Paso 8: Paralelo Lipo batería lleva
Materiales y herramientas utilizadas:
- Estación de soldadura Weller WHS40
- Alambre de soldadura 60/40 1 mm
- Posicionador de soldadura

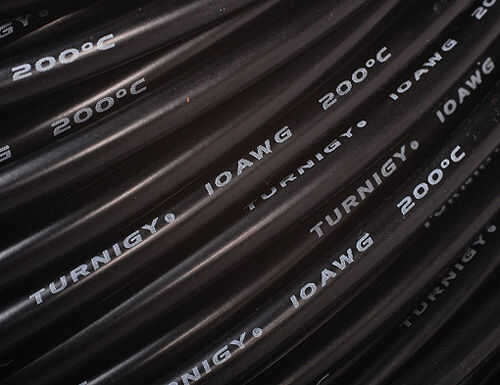

- 10 awg de alambre de silicona (1metre negro)

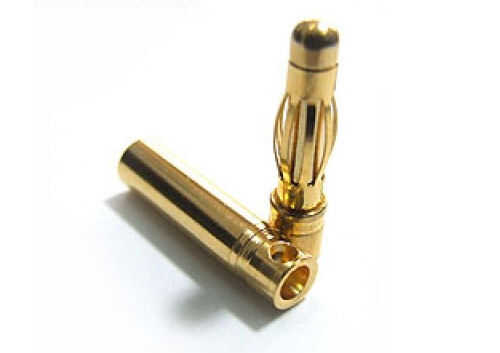

- conectores de bala de 4mm (macho x6, hembra x4)
- Peladores de alambre
- Cortadores de alambre

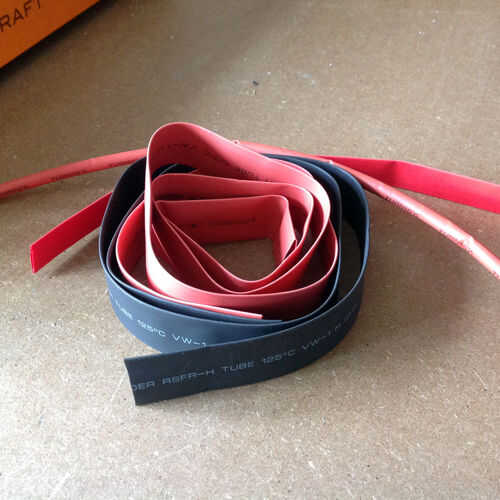

- Encogimiento del calor de 5 mm x 150 mm, 15 mm x 80 mm (rojo y negro)
- Pistola de calor
- Oliva de cobre 15mm (x2)
- Cinta aislante
- Alicates alicates/tubo
- Multímetro

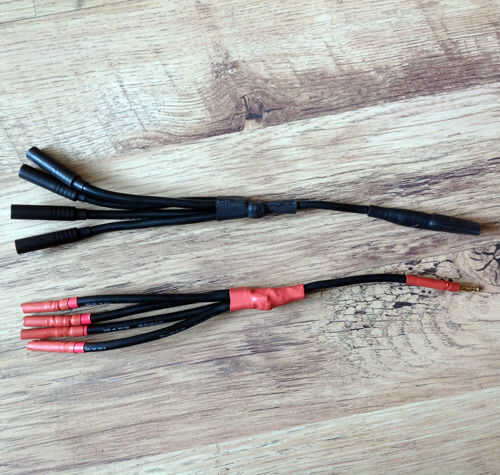

Preparación del cable
Utilicé hilo negro como se puede ver en la foto, pero puede que desee utilizar 500mm rojo de 500mm de color negro para mayor claridad al conectar más tarde.
Corte el cable de silicona de 10awg en 100mm lengths(x5).
Quitar 4mm del aislamiento en un extremo y 15mm en el otro extremo.
Retorcer juntos 4 (todo el mismo color) en el extremo desnudo de 15mm y colocar ontop de trenzado final otra ir la dirección opuesta.
Deslice la aceituna cobre a lo largo de más de la zona torcida y prensar la aceituna firmemente sobre los cables con las pinzas.

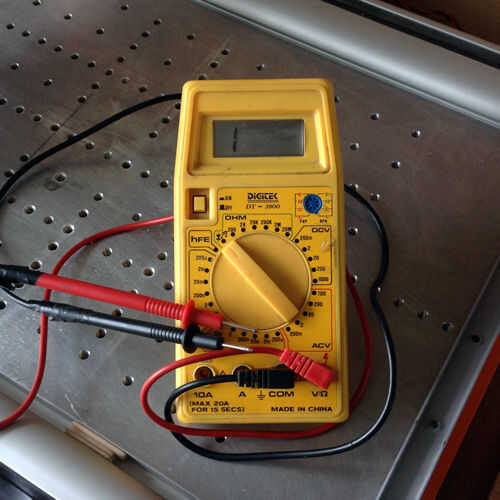

Utilizando un multímetro para la continuidad de la prensada paralelo cables, ajuste el dial de la nota musical (ver foto) y luego mantener una sonda en el extremo del alambre toque la otra sonda a cada uno de los cuatro cables y si oye un tono entonces todo está bien, si no luego prensar más o añadir algunos de soldadura a la Unión hasta que tienes una buena conexión.
Abrigo alguna cinta aislante alrededor de la articulación dentada.
Cortar un trozo de calor retráctil 15 mm x 40 largo (rojo para el positivo y negro para el negativo), deslice sobre el empalme prensado y usar pistola de calor para encogimiento para asegurar y aislar la.
Repita lo anterior para el segundo cable.

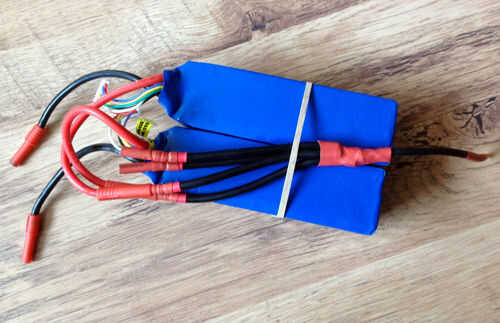

Soldadura lead(Red) positivo
Tuerza el alambre en el un extremo del plomo y la diapositiva en un conector macho de bala

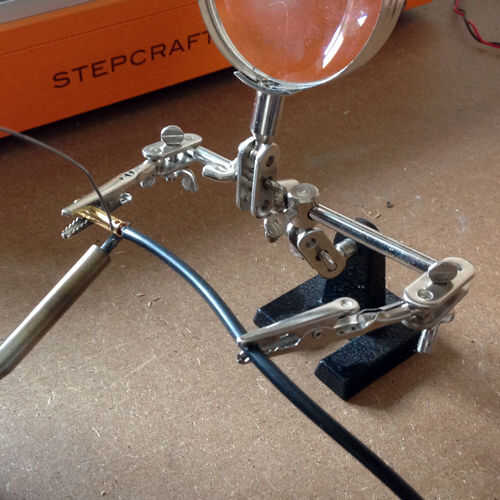

Utilizando la soldadura la plantilla (ver foto), sujete el conector de la bala con el orificio de soldadura pequeño hacia arriba y alambre en posición horizontal.
Configurar la estación de soldadura a una temperatura alta ya que el conector del cable y bala deben calentarse lo suficiente como para derretir la soldadura.
Coloque la punta del soldador en contacto con y bajo la bala conector cerca de donde el alambre 10awg entra y permiten unos minutos para la plancha a calentar las piezas a ser soldadas (no tocar partes muy caliente), manteniendo el soldador en contacto aplicar la soldadura en el conector de la bala a través del diminuto agujero de soldado; la soldadura se derrite para mantener alimentación de la soldadura en hasta que la veas escapar cerca del cable 10 awg ahora quitar soldadura de las piezas y dejar las piezas soldadas se enfríe durante unos minutos, ya que estará muy caliente.
Repita lo anterior con los otros 4 cables con todos los conectores de bala masculino .
Utilice el multímetro para comprobar la integrety del conector soldado.
Cortar 5 piezas de 5 mm x 30 mm rojo termoencogibles, deslice parcialmente cilindrico y el cable 10 awg y usar pistola de calor para encogimiento para asegurar y aislar las juntas.
Soldadura lead(Black) negativo
Tuerza el alambre en el un extremo del plomo y la diapositiva en un conector macho de bala
Utilizando la soldadura la plantilla (ver foto), sujete el conector de la bala con el orificio de soldadura pequeño hacia arriba y alambre en posición horizontal. Configurar la estación de soldadura a una temperatura alta ya que el conector del cable y bala deben calentarse lo suficiente como para derretir la soldadura.
Coloque la punta del soldador en contacto con y bajo la bala conector cerca de donde el alambre 10awg entra y permiten unos minutos para la plancha a calentar las piezas a ser soldadas (no tocar partes muy caliente), manteniendo el soldador en contacto aplicar la soldadura en el conector de la bala a través del diminuto agujero de soldado; la soldadura se derrite para mantener alimentación de la soldadura en hasta que la veas escapar cerca del cable 10 awg ahora quitar soldadura de las piezas y dejar las piezas soldadas se enfríe durante unos minutos, ya que estará muy caliente.
Repita lo anterior con los otros 4 cables con todos los conectores de bala femenino .
Utilice el multímetro para comprobar la integrety del conector soldado.
Cortar 5 piezas de 5 mm x 30 mm de largo negro termo retráctil, deslice parcialmente cilindrico y el cable 10 awg y usar pistola de calor para encogimiento para asegurar y aislar las juntas.

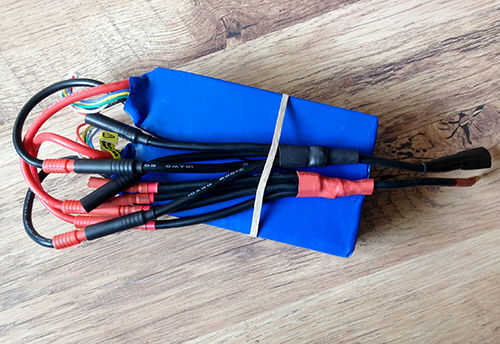

NOTA
Encogimiento del calor de 10mm de uso para proteger cualquier conectores de bala expuesta para eliminar cortocircuito hacia fuera cuando la conexión y desconexión para la carga de la Lipo
