Paso 4: Montaje del Motor de aluminio y montaje del Sub eje pivote
Materiales y herramientas utilizadas:
- Eje pivote
- Montaje de Motor de aluminio
- Espiga de 6mm
- PIN Punch
- Martillo
- Mordaza de mesa
- Flypress
- Rotulador
- Toma M5x10 set prisionero
- llave hexagonal/Allen de 2.5mm
- Calzado de seguridad

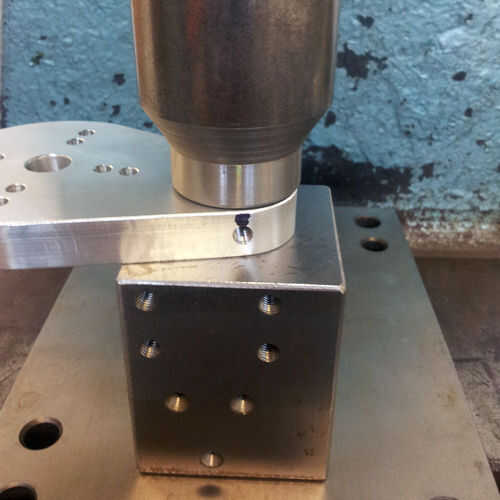

Utilizando un Flypress

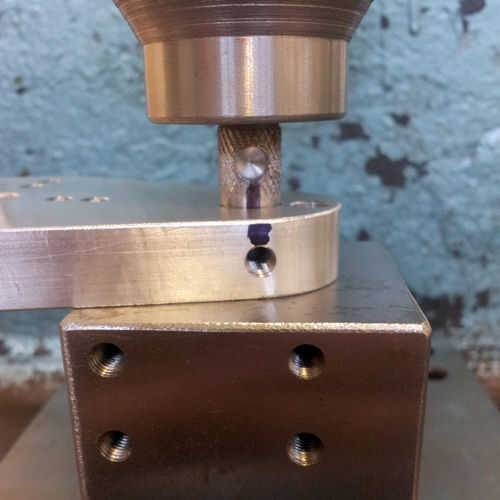

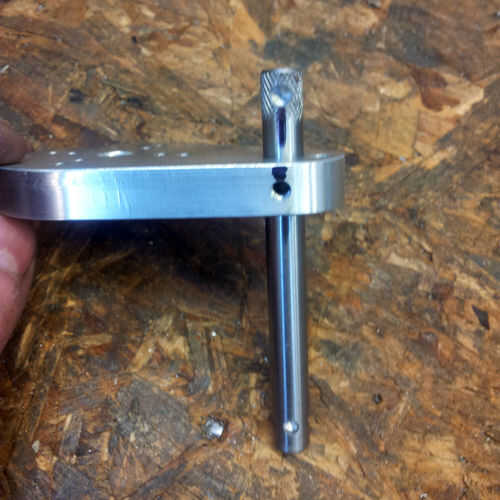

utilizando un rotulador, marca el centro del orificio para tornillo grub en el eje de montaje de Motor y pivot en extremo estriado. (ver foto)

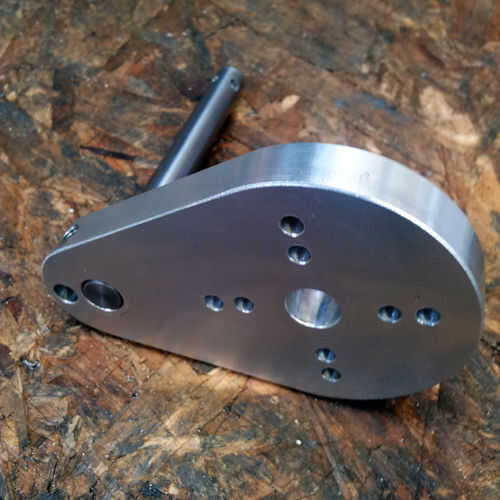

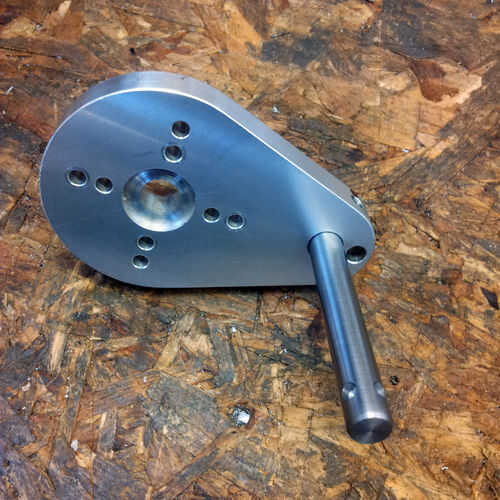

Empujar el eje de pivote a través del agujero de diámetro 10 alineando las marcas, asegura que el eje sobresale en el lado de conterbore 20dia. (ver foto)

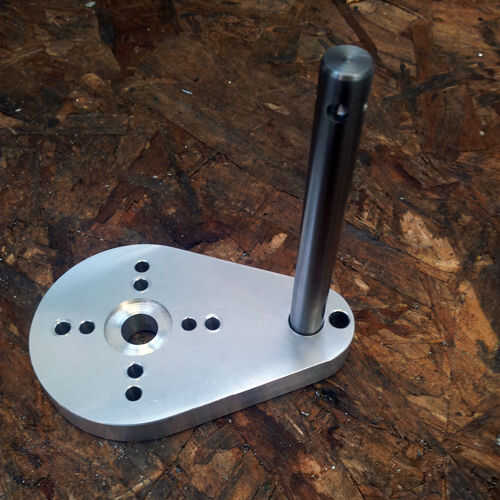

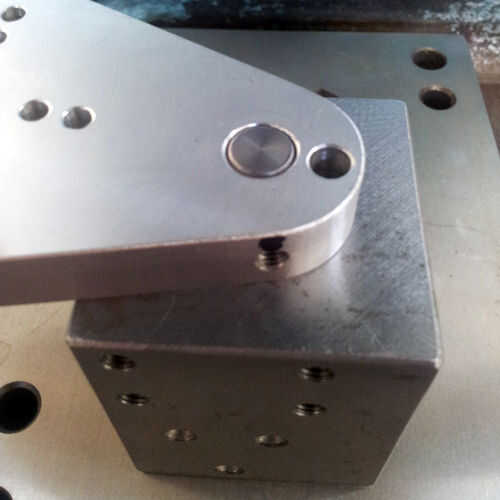

Utilice la plantilla de taladro de eje de pivote para ayudar con la Flypressing el eje de pivote del inicio (ver fotos)

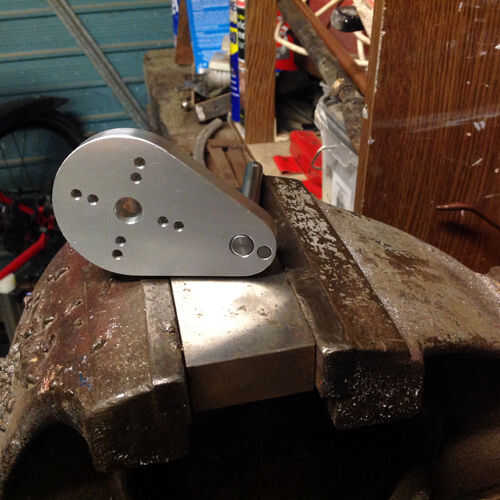

Utiliza un banco

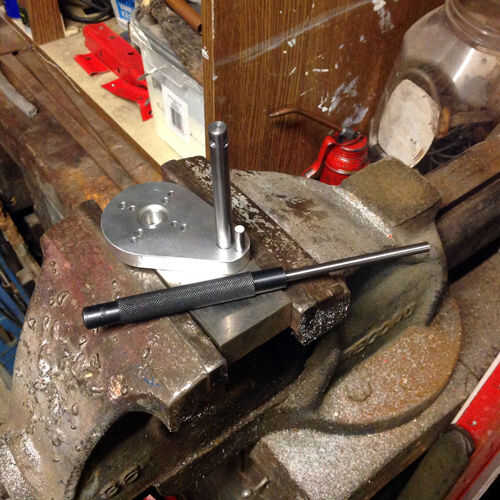

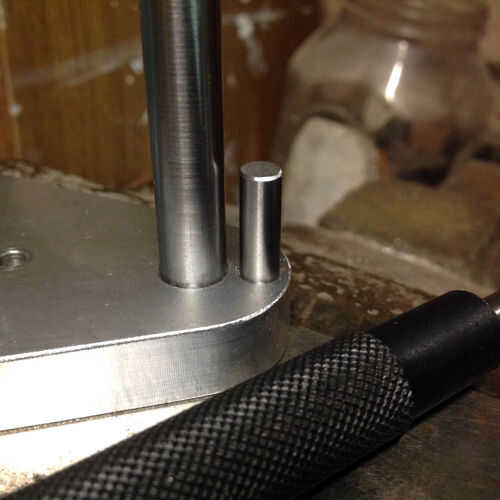

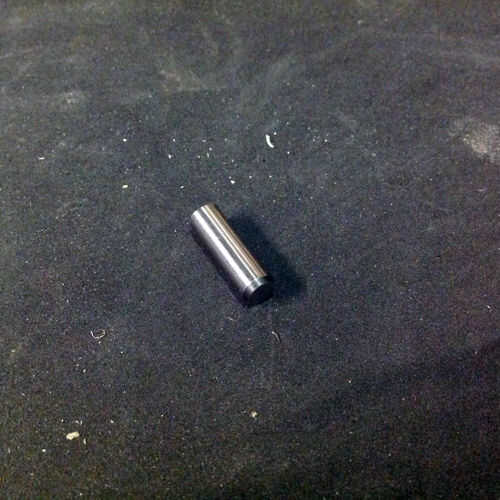

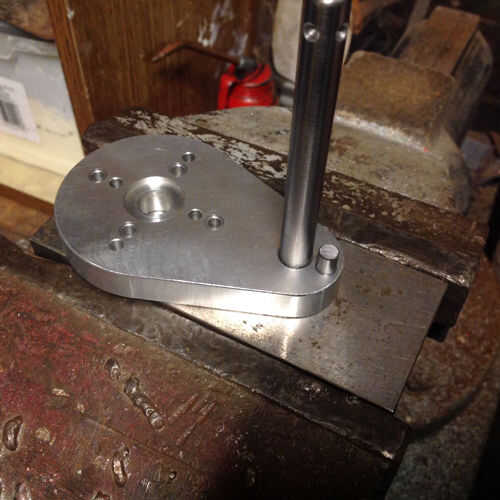

Localizar el pasador largo 6 mm x 19.5 mm 6 Escariado del agujero (ver foto), todo el camino a casa del martillo con perno punzón y martillo. (ver fotos)

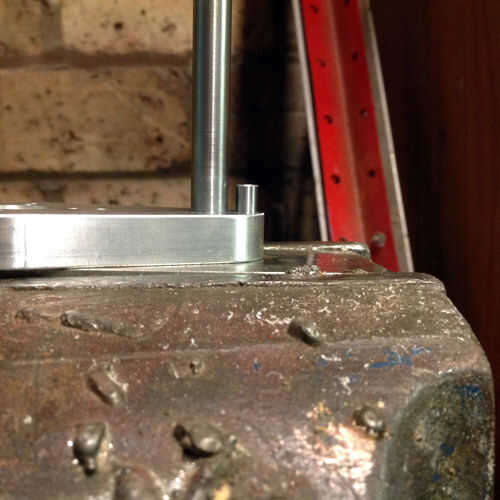

Asegúrese de que el saliente de la espiga es la distancia máxima de 8mm.

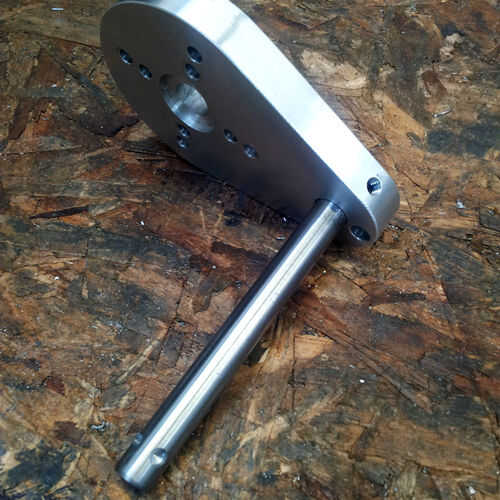

Finalmente enroscar y apretar el tornillo M5x10 sin cabeza utilizando una llave hexagonal/Allen de 2.5mm
