BRICOLAJE de EEG (y ECG) circuito (5 / 12 paso)

Paso 5: Etapa 3-7Hz filtro de paso alto

Como estamos midiendo los datos a través de la piel, nuestros datos también contienen tensión de nuestra respuesta galvánica de la piel a través de nuestra cabeza. Esto será ocultar el cerebro los datos que queremos, y como esta interferencia es principalmente de baja frecuencia, puede ser fácilmente filtrada con un filtro de paso alto (HPF). La compensación de esto es que nosotros también filtrar muchos datos de onda gamma/delta (las ondas cerebrales que son alrededor de 8 Hz y menos), pero si nuestro objetivo principal es la onda alfa/beta de monitoreo, esto no es mucho de un problema.

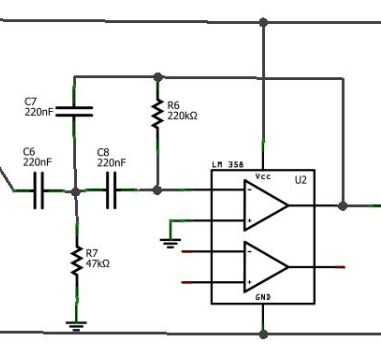

Este filtro es un HPF de 2 polos con una frecuencia de corte de 7.23 Hz. Una frecuencia de corte de 7,23 Hz significa que en esta frecuencia, el circuito de salidas de datos que se reducción a cerca de 71% de su valor original. Como filtro de paso alto, las frecuencias por encima de este límite aproximará a una ganancia de 1, mientras que frecuencias más abajo reducirá continuamente. El filtro que tiene 2 polos significa que en la región por debajo de la frecuencia de corte, la ganancia cae mucho más rápido que un simple circuito de resistencia/condensador. Más concretamente, en este circuito, nuestro diseño bipolar reduce datos por un factor de aproximadamente 56 en el momento en que llegue a 1Hz, mientras que un palo sólo sería reducir por un factor de aproximadamente 7.5.

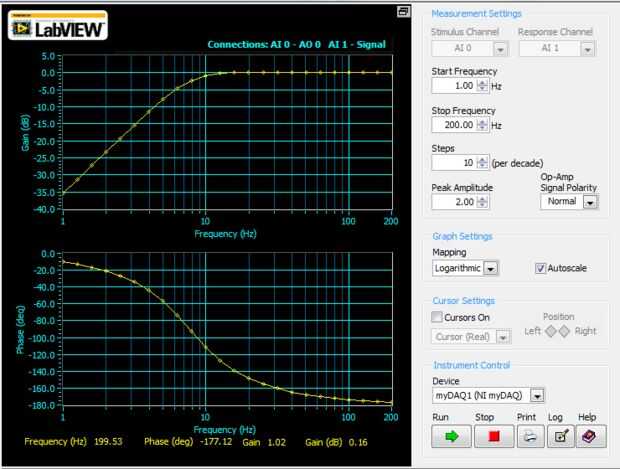

Junto con el diseño del circuito, también he incluido la respuesta de frecuencia de esta sección en particular.
