BRICOLAJE de EEG (y ECG) circuito (11 / 12 paso)

Paso 11: Jugar Pong con el EEG

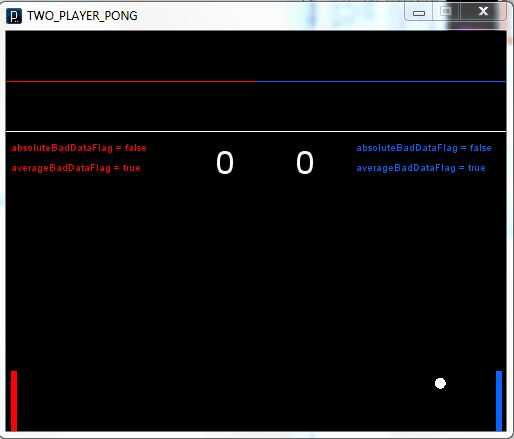

También decidí hacer una rápida demostración juego de algo más divertido que puedes hacer con el circuito de EEG. Usted puede leer la mayoría de esto en el código de procesamiento conectados, pero el concepto general es un juego de pong simple donde el control de las paletas con su concentración de ondas alfa. La forma más fácil de administrar los controles es cerrar los ojos y relajarse para mover la pala para arriba y para abrir los ojos y el enfoque para hacerlo bajar. La configuración del electrodo es la misma que el segmento de código anterior - GND detrás del oído izquierdo y electrodos activos sobre el frontal derecho y lóbulos occipitales.

El código asociado es mucho más aseado que la lectura de datos. Porque el código del juego incorpora la programación orientada a objetos, programadores con experiencia probable encontrar más fácil seguir adelante, mientras que aquellos no han trabajado con objeto orientado a código antes puede tendrá más difícil. Si caes en esta última categoría, altamente sugieren leer este tutorial para familiarizarse con los conceptos básicos.

El circuito utilizado para éste es exactamente igual, excepto que necesita dos, ya que tiene dos jugadores. Para obtener en mediante el cable de audio, conecte uno de los circuitos de forma habitual (se indica en los pasos anteriores) y el otro circuito para el otro canal de audio (la sección central del cable de audio). Puede utilizar un sistema de baterías para ambos circuitos, por lo que deben compartir el mismo suelo.

Código disponible aquí.

Demo video rápido de utilizando contra una pared aquí.
