Plantillas para bricolaje tableros del circuito de soldadura.

Esto es Consejo para cualquier persona que hace o con componentes superficiales del montaje en PCB.

Se basa en el acceso a un cortador del laser, así que si no tienes uno, la mirada ahora...

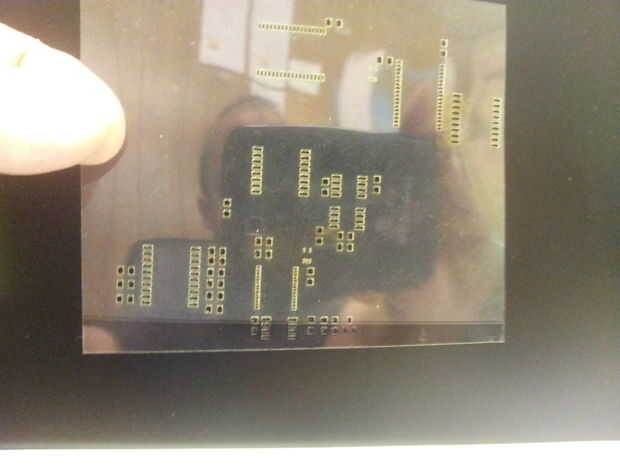

I cortar una plantilla plástica en el laser, alinear con los pads del PCB y luego una capa delgada de pasta de soldadura a través de los orificios de la escobilla de goma.

Peeling a la plantilla dejará un patrón perfecto de las almohadillas con la cantidad correcta de soldadura en cada uno.

He utilizado este proceso acaba con éxito en componentes con un 0,025" tono (0.65 mm) - que es muy pequeño,

El prototipo de las fotos ha sido realizado por mis buenos amigos en Circuitos de espíritu en el Reino Unido, y es un completo plateado a través, de tablero doble cara. con recubrimiento de plata de la inmersión.
