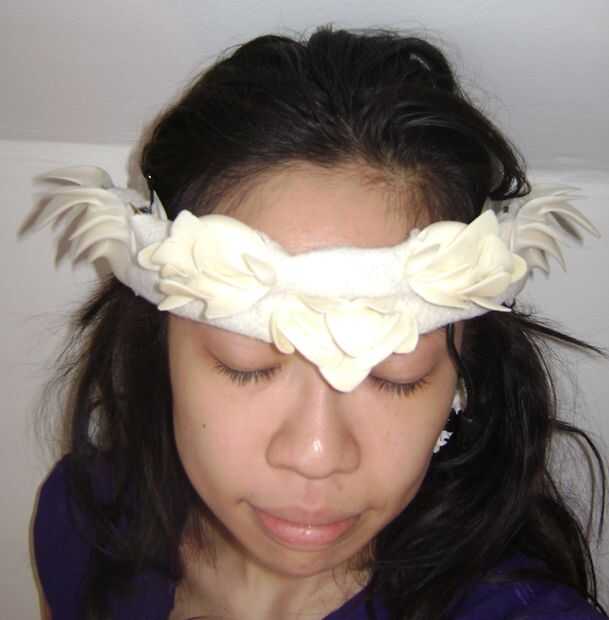

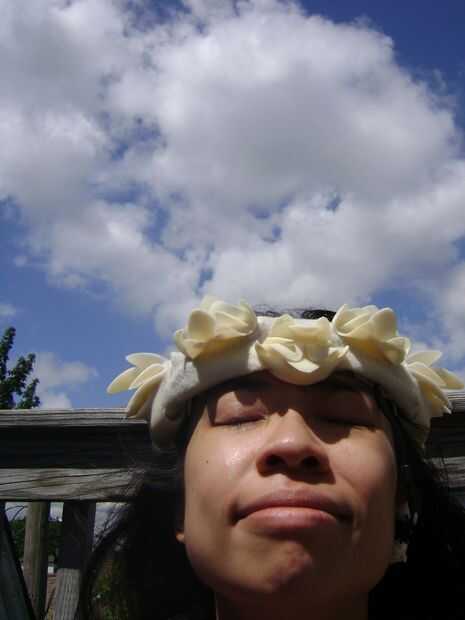

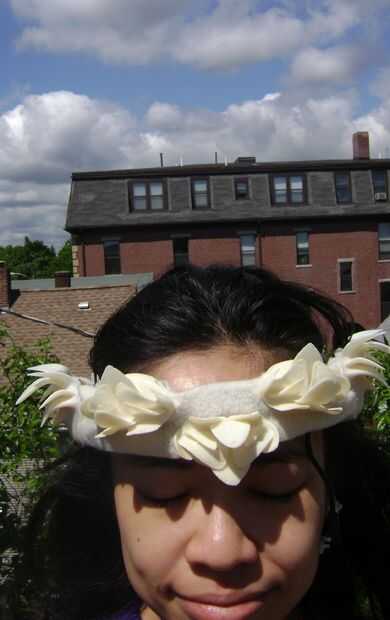

EEG diadema "Coral"

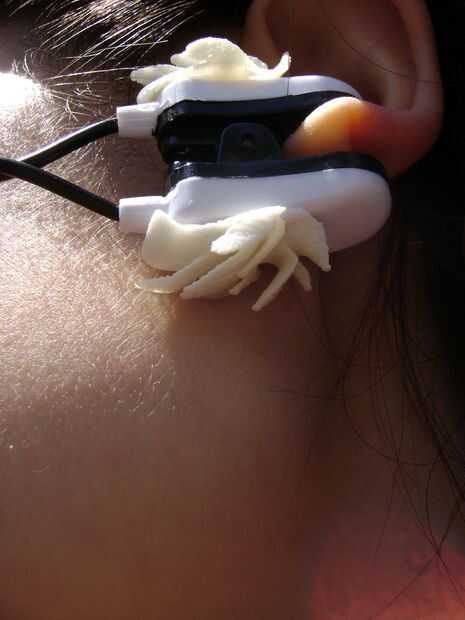

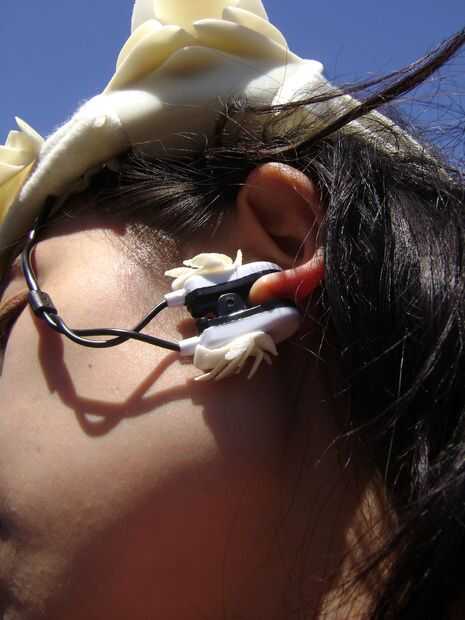

estoy trabajando en una serie de diademas de fantasía electroencefalografía (EEG) para un juego planetario de la ciencia. El tema del juego puede ser la acidificación de los océanos, y estas vendas están adornadas con clips 3D impresos que se parecen a las plantas con flores, anémonas y corales. Un 3D clip sobre cada oreja tiene el circuito de bandas para la cabeza: un Xbee en el oído derecho envía información de forma inalámbrica al equipo que ejecuta el juego, mientras que un procesador de NeuroSky sobre la oreja izquierda procesa datos del cerebro de un electrodo en la frente. El electrodo de la frente está incrustado en la diadema, mientras que un electrodo de puesta a tierra se cuelga de la cinta para sujetarse al oído.

Lista de partes:
Para todos los archivos STL, la unidad de medida es mm.

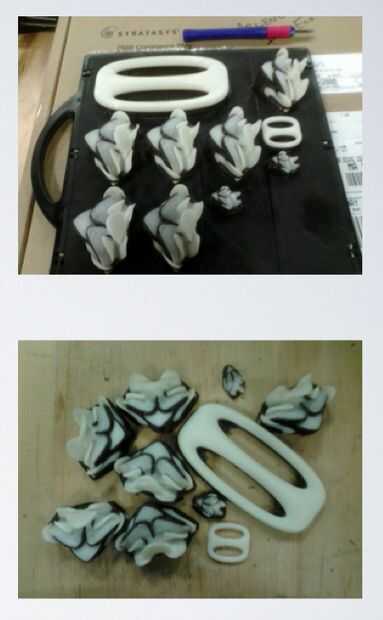

-Dos 3D impreso circuito titulares (archivo STL)
-Una hebilla impreso en 3D (archivo STL)
-Tres clips decorativos impresos en 3D (archivo STL)
-Dos decoraciones de electrodo impreso en 3D (archivo STL)

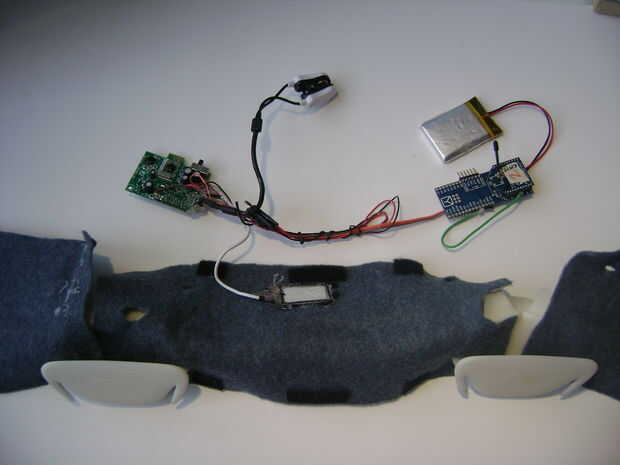

-Circuitos NeuroSky TGAM + electrodos, extraídos de unos auriculares MindFlex Duel
- Xbee serie 1 con cable de antena
- Arduino Fio
- Batería de polímero de Lithuim
-Fieltro
-Velcro adhesivo (para mantener el fieltro doblado sobre los alambres)

Enlaces pertinentes:
-Hackear un juguete EEG (juguete de Star Wars, pero la misma puede lo hacer con un MindFlex)
-Acabo de ver que un hack similar en MindFlex + Fio fue publicado!
- Configuración de Arduino + Xbee (Desplácese hacia abajo en esta página)

Gran parte del desarrollo de estos auriculares llevó a cabo como parte de la clase de "diseño para el bricolaje de la fabricación" impartida por David Mellis en el Media Lab del MIT en primavera de 2012. Información adicional sobre este auricular se puede encontrar en su Página de la clase.

Versiones de DIY para algunos de los modelos anteriores están disponibles en el sitio de Autodesk 123D:
http://www.123dapp.com/FullPreview/index.cfm/ID/666019
http://www.123dapp.com/FullPreview/index.cfm/ID/666097

¡ Disfrute!
