BRICOLAJE de EEG (y ECG) circuito (4 / 12 paso)

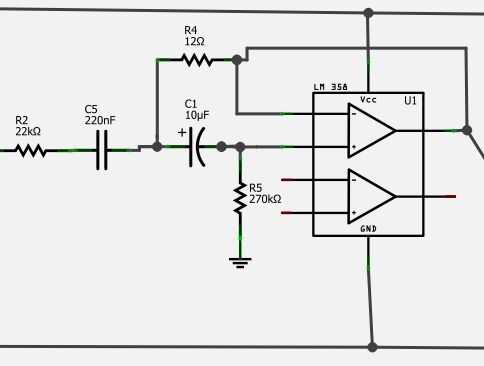

Paso 4: Etapa 2-60 Hz filtro

La mayor fuente de ruido en nuestro sistema se centrarán en 60 Hz, debido a la interferencia de línea de alimentación. Incluso si se utilizan baterías para alimentar el circuito, el circuito todavía experimentará este ruido. Por esta razón, vamos a tener 2 filtros "notch" - filtros que tienen una severa reducción de ganan aproximadamente 1 frecuencia particular. Utilizaremos uno ahora, para cortar tanta interferencia como sea posible antes de aplicar cualquier ganancia más a nuestro circuito y uno al final, para cortar cualquier interferencia más que podemos han recogido.

El filtro es más sensible a los cambios en la resistencia de 12 ohmios. Para asegurarse de que la muesca esté centrada a 60Hz, tomar una lectura (detallada en la última etapa) en el extremo del amplificador de instrumentación y, a continuación, a hacerlo una vez la señal ha pasado por el filtro de la muesca. Debería ver una reducción significativa en la amplitud de la banda de frecuencia de 60Hz (gris claro). Si no está centrada en 60Hz, probar con un resistor de 10 ohmios, o incluso una diferente 12 ohmios, como en que la resistencia puede variar fácilmente por una cantidad considerable.
