¿Alguna vez has querido visualizar su actividad cerebral en tiempo real? ¿Mover un objeto en una pantalla con tu mente? Este tutorial te muestra cómo hacer un gorro de EEG recreativo que convierte las ondas cerebrales en luz, usando un microcontrolador, LEDs y un chip especial que procesa la actividad cerebral. También se muestra cómo utilizar el sombrero para controlar interfaces audiovisuales en el proceso.

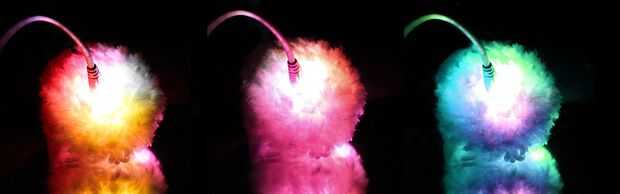

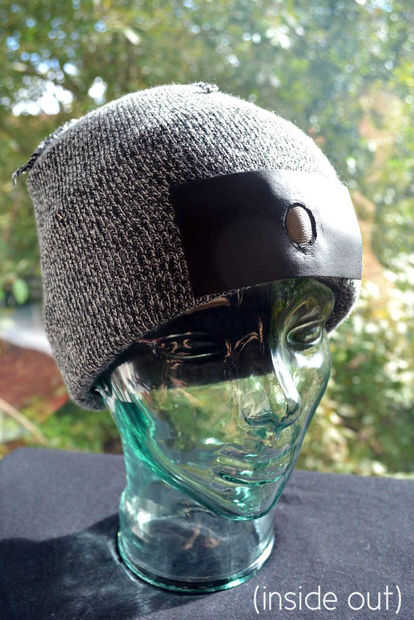

Para hacer este dispositivo de juguete EEG, conecté el módulo ThinkGear ASIC (un chip de Neurosky que los procesos de la actividad cerebral en tiempo real) a un Arduino. El custom firmware de Arduino entonces convierte estas señales del cerebro a la luz de diferentes colores, intensidades y brillo, que cambian según el estado mental del usuario. Neopixel LEDs están integrados en la borla del sombrero, sin embargo si lo prefiere puede colocar LEDs en otros lugares en el sombrero, o en un accesorio (para esto usted necesitará incluir bluetooth). Los pequeños componentes electrónicos están escondidos en el pliegue del sombrero, por lo que se ve y se siente como si solo llevas un gorro cómodo.

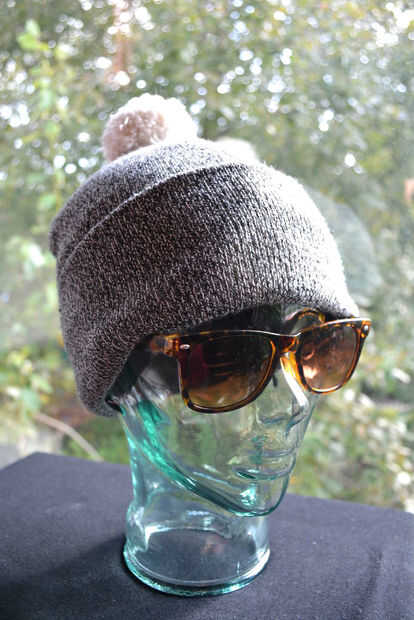

El sombrero terminado:
.. .y aquí está un video de la prueba del sombrero (antes de poner los LEDs en el pompón y aseguran en el sombrero, por lo tanto los cables de suspensión). Encender los subtítulos para explicaciones!
Conexión de la gorrita tejida del procesamiento
El Arduino es fácilmente accesible a través de un conector USB micro escondido el pompón de hat´s. Esto le permite crear vivo interactivo "cerebro arte" con el sombrero, utilizando un lenguaje de programación tales como el procesamiento. Simplemente conecte el micro USB en el pompón al puerto USB de su computer´s e importar la secuencia en tiempo real serial en proceso (o de forma inalámbrica Si haces el sombrero con bluetooth). Luego personalizar tus bocetos de procesamiento para que los niveles de "atención" y "meditación" controlan las variables de bosquejo (como color, opacidad, movimiento, coordenadas, velocidad de rotación, etc.). Para empezar, he incluido en el paso 13 el snipet del código de procesamiento que se necesita. Hay un sinfín de posibilidades: dibujar, escribir palabras, control de manchas móviles, jugar a los juegos. Aquí están dos ejemplos sencillos, pantalla completa en HD para mejor efecto!
Volar un pájaro con sus ondas cerebrales: en este ejemplo, la cantidad en tiempo real de la "atención" controla el vuelo vertical de la Ave. Más concentrado, cuanto mayor sea el pájaro voló. Se necesita cierto entrenamiento para acostumbrarse a él! Usted podría también control, si quieres, la velocidad de las alas de aleteo, o la trayectoria de vuelo, etc.. Guión fue adaptado desde el boceto original de Liana.
Las ondas cerebrales que controla el color de un blob: En este ejemplo, los niveles en tiempo real de "atención" (verde) y "relax" (turquesa) controlan el color de la gota. Guión fue adaptado desde el boceto original de Oggy.
Disfruta construyendo tu sombrero de ondas cerebrales! Si conoces a profesores o aulas que le encantaría hacer un sombrero de EEG, por favor comparta este proyecto!
Si escribes sobre este proyecto, muchas gracias por compartir y por favor, enlace a este tutorial de instructables.
