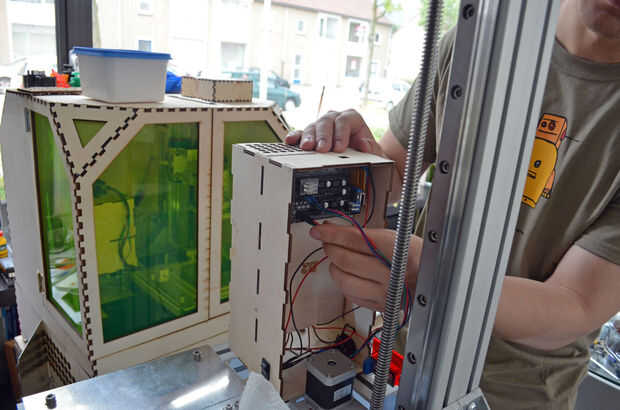

Atum3D V1 3D DLP impresora kit montaje y calibración de (22 / 28 paso)

Paso 22: Calibrar la impresora

Para este paso necesitarás:

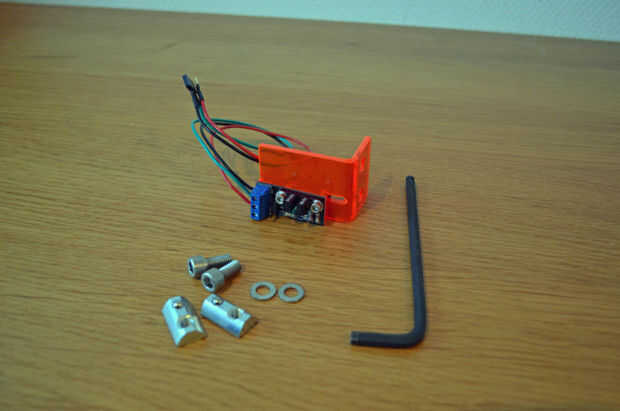

  1. Un juego de llaves Allen
  2. Papel de copia normal
  3. Pluma (sin lápiz, ya que dejará una contaminación de grafito)
  4. Regla
  5. Tijeras o bisturí
  6. Guantes
  7. Gafas de sol
  8. Nivel de burbuja o transportador.

Configuración de la impresora X, Y resolución.

Ya es hora de pensar en sus necesidades de impresión. Usted debe decidir si desea imprimir en su mayoría pequeños objetos o utilice la máxima área de impresión de la impresora e imprimir cosas muy grandes. Si tus intereses se encuentran en joyería o en fabricación de modelo de pequeña escala, recomendamos un x, y resolución de 50 micrones o menos.

Si desea imprimir modelos más grandes, por ejemplo piezas para RC avión, floreros, juguetes y recomendamos para configurar las x, y resolución a cerca de 80 micrones. Si está solo pensando en impresión grande puede establecer para las máxima 100 micrones x y resolución. El más grande su resolución (100microns) mayor será su área de impresión. También se puede tomar en cuenta que con un área de impresión mayor tarda más en curar una capa resultando en tiempos más impresión.

Me gustaría ofrecer una nota de precaución aquí: aunque probamos muy duro reducir las fuerzas de liberación todavía son muy importantes. Básicamente cualquier cosa que usted imprima actúa como una ventosa en la superficie de la capa de liberación. Si el objeto es más grande, la fuerza para tirar de la ventana de construcción de la cuenca será mayor también. Qué tan grande esta fuerza también depende de la forma del objeto, la fuerza más grande es generada por un círculo hueco, esto es, básicamente, por qué las ventosas que se utilizar para colocar tu TomTom a su ventana de coche también son circulares. Lanza con mucha fuerza puede causar resinas de baja viscosidad a splash!

Por favor iniciar la impresión pequeña para que pueda obtener un ambiente adecuado para su máquina.

X, y resolución se determina por la distancia entre la lente y la ventana de compilación. Más cerca, por favor tu ventana de compilación a la lente, menor será la imagen, por lo tanto mayor será la resolución.

Esto significa la máxima x, tamaño y realmente no se determina por el tamaño de la plataforma de la construcción como con otras técnicas de impresión 3D. Se determina por el tamaño de la imagen proyectada.

El proyector (Beamer) proyecta una imagen que está compuesta por píxeles. Se trata de un número fijo de píxeles, 1920 en la dirección x y 1200 píxeles en la dirección y. Compruebe cómo las ventanas junto con el hardware del equipo reconoce al proyector. En algunos ordenadores sólo reconoce el proyector como 1920x1080p en la mayoría casos te debe obtener 1920 x 1200 para su máximo construir área será 192x120mm en 100microns x, y

Ahora ¿cómo averiguar la resolución? Simple:

Es el tamaño de la imagen dividido por la cantidad de píxeles. Así que si proyectas una imagen de 192mm en la dirección x y 108mm en la dirección y su tamaño de píxel es 100microns o 0,1 mm x, y.

Como 192mm / 1920pix = 0,1 mm (100microns)

Conecte al proyector a windows y comprobar la resolución del proyector. Ahora piensa en tu resolución ideal y cortar un rectángulo de papel de copia en blanco de tamaño adecuado.

Primer ejemplo

Por ejemplo quiero imprimir en 80 micrones (buen acabado superficial para partes funcionales más grandes), mi computadora reconoce el proyector 1920 x 1200 (tengo una PC muy reciente).

Yo debo cortar un rectángulo que es 153,6 mm (x) de largo y 96mm de ancho (y).

1920pix (x) * 0. 08 mm = 153,6 mm (x)

1200pix (y) * 0. 08 mm = 96,0 mm (y)

Segundo ejemplo

Quiero imprimir en 50microns porque estoy en joyas o piezas mecánicas finas.

Mi PC reconoce el proyector que 1920 x 1200 pix (x, y)

Voy a tener que cortar un rectángulo de aproximadamente 96x60mm.

1920pix (x) * 0,05 mm = 96,0 mm (x)

1200pix (y) * 0,05 mm = 60,0 mm (y)

No lo hace. tiene que cortar este trozo de papel con una precisión de 0.01 mm, incluso si son de 5 mm esto no influirá en la precisión final. Vamos a hacer una impresión de calibración para calibrar realmente la impresora, esta es sólo su global bruto configurar.

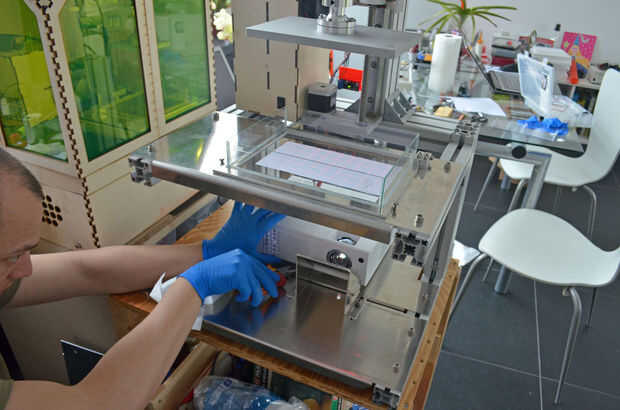

Guantes, para evitar a la transferencia de grasa del cuerpo en el lavabo y otros componentes sensibles.

Llevar unas gafas de sol para evitar mirar fijamente directamente en el proyector.

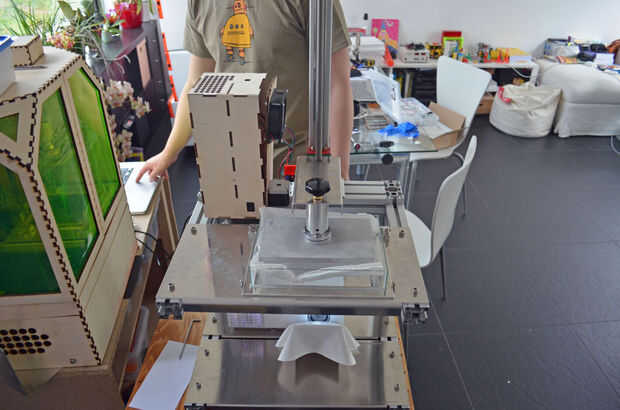

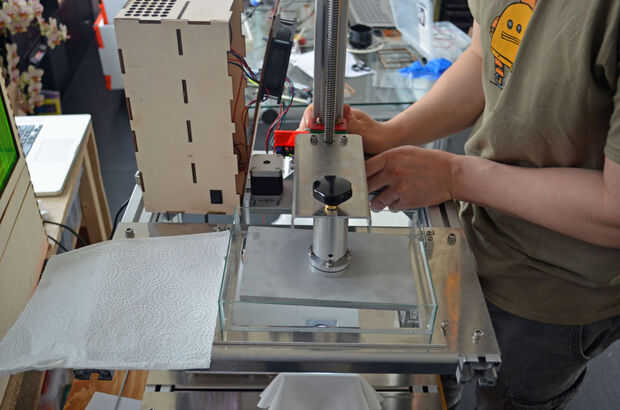

Antes de empezar a subir la plataforma de construcción y fuera del camino, asegúrese de que la plataforma de la construcción que es auto puede girar libremente la articulación en la bola y resbalar libremente hacia arriba y hacia abajo en el soporte.

Asegúrese de que la impresora se coloca sobre una superficie plana.

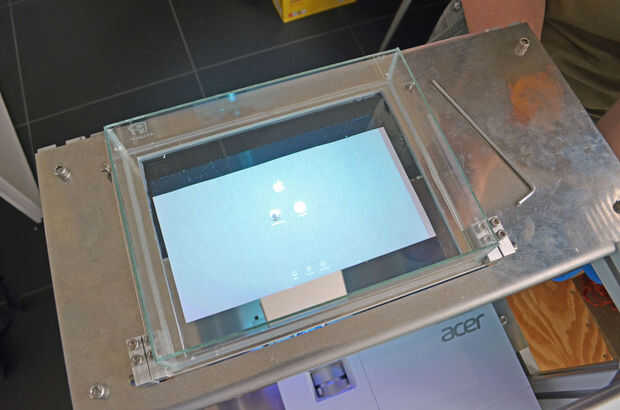

Coloque la guía de papel (el rectángulo sólo recortar) en la cuenca, esto es, también, por qué utilizamos papel normal porque el papel es relativamente suave la posibilidad de rayar el recubrimiento es menor. Sin embargo, el papel es más duro que el recubrimiento de teflón para que no rocen el papel con el revestimiento con cualquier cantidad de fuerza.

Encienda el proyector y el proyector se centran en el pedazo de papel en la cuenca.

Si tu imagen es más grande que el trozo de papel, afloje los dos brazos que sostienen su plataforma de cuenca en su lugar y su plataforma de cuenca un poco más hacia el proyector. Si tu área de impresión proyectada es demasiado pequeño, elevar la plataforma del proyector del proyector. Reorientar a su proyector en la guía de papel y verificar el tamaño de la imagen.

También en este paso no hay para que coincida con el tamaño de la imagen al papel guía 100% perfectamente.

Alinee la impresora

Nivel de la plataforma de cuenca con su nivel de espíritu. Dependiendo de la aplicación puede utilizar un nivel más preciso para configurar su máquina. La manera más fácil a nivel de su cuenca es fijar uno de los brazos firmemente y aflojar el otro. Ahora mueva el brazo suelto arriba o abajo del nivel de su cuenca. Si quieres ser muy particular sobre su nivelación puede colocar cuñas entre la parte delantera o la parte posterior de la placa de la cuenca y los brazos a nivel de la dirección y.

Una vez que estés satisfecho con el ajuste de la plataforma de montaje del lavabo es el momento de establecer la posición del eje z.

Lentamente bajar la plataforma de la construcción hasta que quede a unos 5mm de la posición mínima sobre el eje z.

Use su guía de papel como espaciador entre la ventana de compilación y la plataforma de la construcción. Mientras hacía este Asegúrese de que su eje está bien posicionado para que la plataforma de construcción baja cuidadosamente en la cuenca. Cuidadosamente puede mover el eje hacia la izquierda o derecha sobre la viga horizontal. Si su eje z alcanza su límite antes de la construcción plataforma pone en contacto con la cuenca debe mover la viga horizontal hacia abajo. Asegúrese de que usted monte su baja horizontal suficiente para que su plataforma de construcción puede Deslice unos 5mm hacia arriba en el titular contados a partir de la posición más baja.

Una vez que su plataforma de construcción está correctamente colocada en la cuenca puede apretar los tornillos en las esquinas que conecta su eje z con el rayo horizontal.

Ahora podemos nivelar el eje z.

Empezar por la nivelación del eje z alrededor de su eje (inclinación derecha izquierda). Afloje un lado de la viga horizontal. Un lado debe ser lo suficientemente suelto para moverse libremente, el otro lado, debe asegurar que todas las estancias en el lugar.

Mover el lado flojo arriba o abajo a nivel del eje z alrededor del eje y.

Una vez que esté satisfecho con su nivelación apriete el extremo suelto lo suficiente para que el rayo no puede moverse hacia arriba y hacia abajo pero lo suficientemente suelta para permitir que algunas Novas rotación netas en el tornillo que une la esquina de la canalización vertical vertical. Hacer esto para ambos tornillos que conectan la viga horizontal a las tabicas verticales. Ahora el nivel z alrededor del eje x (inclinación hacia delante). Una vez que esté satisfecho con su nivelación Apriete todos los tornillos en el bastidor y vuelva a verificar su nivelación.
