Atum3D V1 3D DLP impresora kit montaje y calibración de (18 / 28 paso)

Paso 18: Montar la cuenca

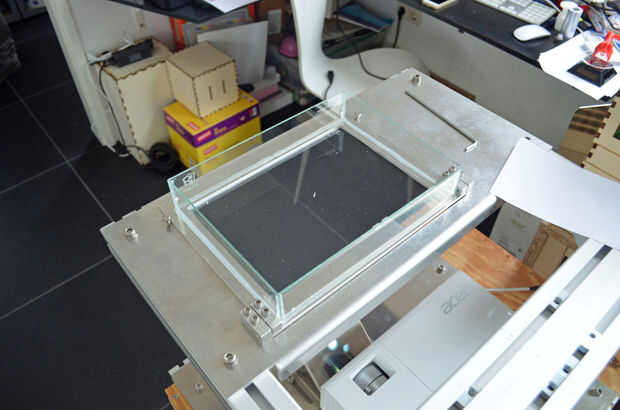

Ahora el eje está en posición se puede montar el lavabo de la placa de la cuenca. La cuenca es con bisagras a la placa lo que le permite la inclinación.

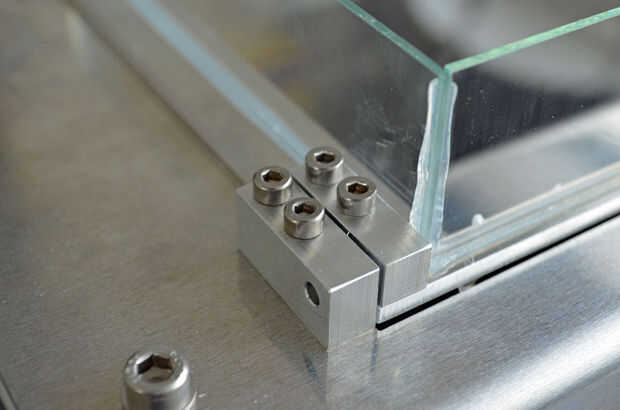

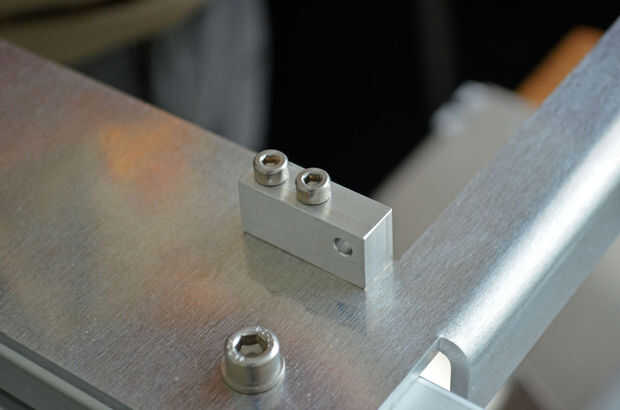

Hay cuatro bloques de pivote proporcionadas. Los bloques ligeramente más grandes (30x14x10mm) van en la placa de cuenca con los 4 pernos de culata M4x18. Los bloques más pequeños (30x10x10mm) ir en la cuenca con 4 pernos de culata M4x14.

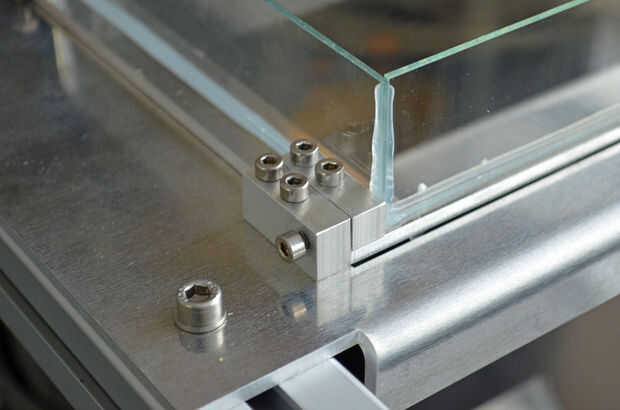

Utilice un tornillo de culata M4x18 a través del bloque más grande en la placa de cuenca en el bloque más pequeño en la cuenca en cada lado. No apriete demasiado estos tornillos ya que esto evitará que la cuenca de inclinación. La cuenca debe caer detrás de una posición inclinada por gravedad solamente, así que asegúrate de que funciona correctamente.

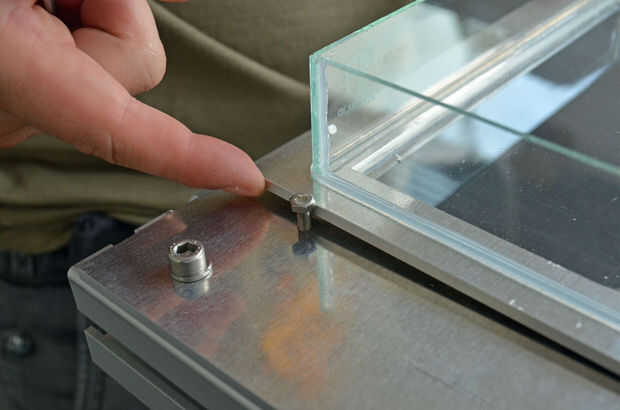

Instale dos tornillos DIN933 M4x18 en los delanteros dos agujeros roscados en la placa de la cuenca. Estos son los límites mecánicos de la inclinación de la cuenca. Configurar estos para que la cuenca se puede inclinar hasta unos 2mm medidos en la parte delantera de la cuenca.
