Si usted está buscando un artículo de cómo construir una impresora 3D para $300, puede encontrar a todo tipo de ellos con una búsqueda rápida de web. Este Instructable definitivamente no es para usted.
Si usted está buscando un how-to en la construcción de una máquina que imprime en 1000 mm/sec, este Instructable no es para ti. MOS, como MegaMax antes que él, fue construido con un énfasis en la calidad de impresión, no de velocidad. No lo he probado la velocidad de impresión máxima, pero SoM fue diseñado para imprimir en aproximadamente 50 mm/seg y lo hace maravillosamente.
Si necesita una lista completa de materiales con precios y proveedores listan e ilustran, instrucciones de montaje paso a paso, este Instructable no es para ti. Habrá un montón de imágenes que muestran cómo construí mi máquina y voy a describir algunas cosas en detalle, pero usted tendrá que conseguir un montón de información de las fotos, leyendo las referencias que te enlazo y haciendo preguntas.
Este Instructable es para personas que no quieren "baratas" que lo único positivo (?) puede decir acerca de su impresora. Se trata de cómo construir una impresora de la manera correcta. Definitivamente no es el único camino correcto, y definitivamente no es la forma más barata. SoM me costo unos $1100 a construir e incluye muchas partes usadas y libres.
Aquí es cómo las cosas suelen ir cuando quiero hacer una impresión: puse el archivo en una tarjeta SD de gcode, enchufe en la máquina, limpiar la cama con acetona e imprimir. No hay ninguna cama de nivelación, cero, ninguna configuración tweaking u otro servicio de niñera durante la impresión. Vengo cuando hacerlo y retire la impresión acabada de la cama. Puedo hacer eso una y otra vez, y puedo poner la máquina en mi coche, tendido a su lado, conducir por la ciudad, llevarlo a cabo, verticalmente y hacerlo todo otra vez sin hacer cualquier ajuste.
Si tipo de fiabilidad suena como lo que quieres y estás dispuesto a pagar un poco más y dedicar esfuerzos para conseguirlo, este Instructable es para usted. ¿Casi confiable? Por supuesto, todavía hay un montón de cosas que pueden salir mal, así que todavía tiene fallas ocasionales de impresión. Por eso yo lo llamo una impresora "casi confiable".

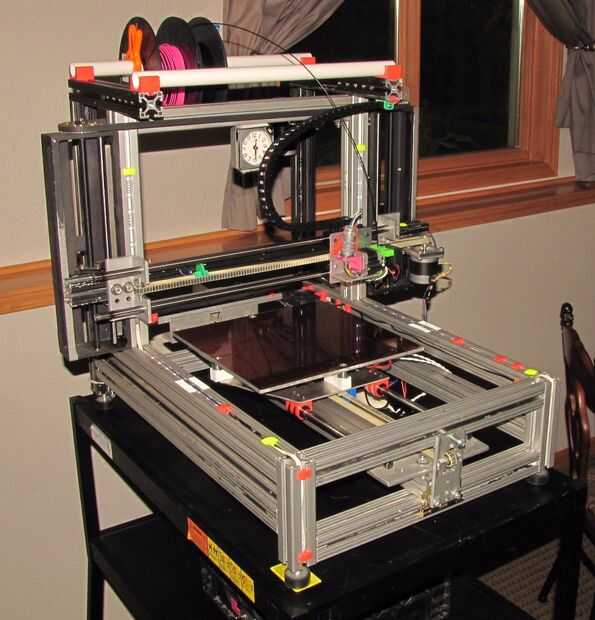

Construí mi primera impresora 3D, MegaMax, usando piezas sobrantes de la máquina durante un período de cerca de 2 años. Lo construí mismo porque cuando empezamos el proyecto, la mayor dotación de construir podría llegar en una máquina a un precio razonable era cerca de 5 "x 5" x 5" o algo así y quería hacer más grandes lleno de impresiones tamaño cráneos humanos con datos extraídos de las exploraciones del CT, por ejemplo. Decidí construir un 12 "x 12" x 12 "impresión envolvente. MegaMax produce impresiones de alta calidad, pero como he trabajado en él y resolver muchos problemas en un par de años tengo algunas ideas para mejoras y decidió que era hora de una reconstrucción todo lo que había aprendido usando.

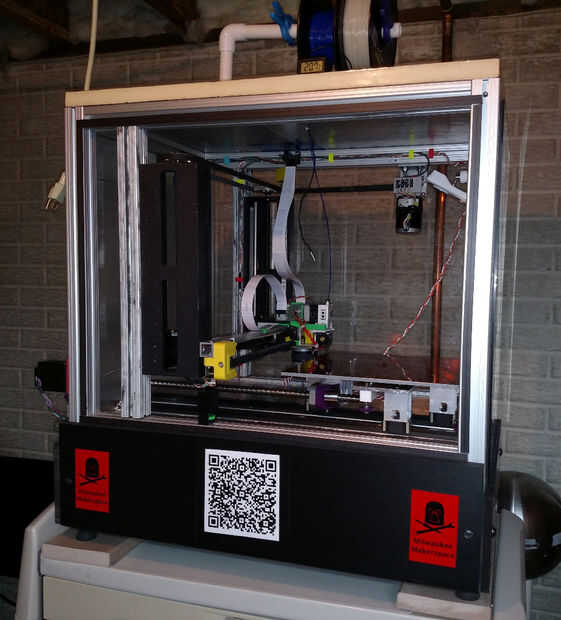

Este Instructable es acerca de la reconstrucción, y aunque probablemente no podrás duplicar exactamente mi máquina, espero que proporcionarán algunas ideas que puede utilizar en su máquina. Quería que la nueva máquina para ser autónomo, más pequeño y aislado de la electrónica de la cámara de impresión cálida. También quería que la calidad de impresión y fiabilidad empujó al máximo. SoM es el resultado. Yo ya tenia una gran inversión en tiempo, esfuerzo, dinero y materiales en MegaMax, por lo que SoM fue construido en la misma configuración (cama en movimiento en el eje y, eje x por tornillos de eje z), reutilizando muchos de las partes. Si yo estuviera construyendo una máquina con la misma impresión envolvente desde cero hoy, probablemente utilizaría un diseño coreXY para que la relativamente pesada imprime cama se mueve sólo en el eje Z.
SoM es una impresora cartesiana con la cama de impresión en el eje Y, pero la mayoría de las ideas presentadas se aplica a otras arquitecturas.
Especificaciones básicas de SoM:
- Tamaño: 30" alto x 22" de ancho x 39" de largo
- Peso: unos 60 kg, creo.
- Envolvente de construcción: 305 x 317 x 270 mm
- Eje x: drive, guía linear completamente compatible, 100 oz en paso a paso con controlador DSP y 32V alimentación de la correa
- Eje: tornillo de la bola unidad, guías lineales totalmente compatibles, 425 oz en paso a paso con controlador DSP y 32V alimentación
- Eje Z: doble 1/2" tornillos acme con soporte completo de 5/8" redondo carriles de guía, cinturón impulsada por una 150 oz en paso a paso
- Extrusora: BullDog XL
- Caliente-fin: E3D v6
- Cama de impresión: 1/4 "x 12" x 12,5 " herramientas placa de aluminio recubierta de cinta del kapton 5mil, calefactor 450W
- Controlador: SmoothieBoard con el gráfico interfaz LCD
- Típica configuración de impresión: aceleración 1000 m m/seg ^ 2, desviación de la ensambladura 0.03, velocidad 50 mm/seg, capa espesor 200 um
