Atum3D V1 3D DLP impresora kit montaje y calibración de (6 / 28 paso)

Paso 6: Montar el cerebro parte 5 de 5

Llevar la parte de madera con el ventilador montado en su posición.

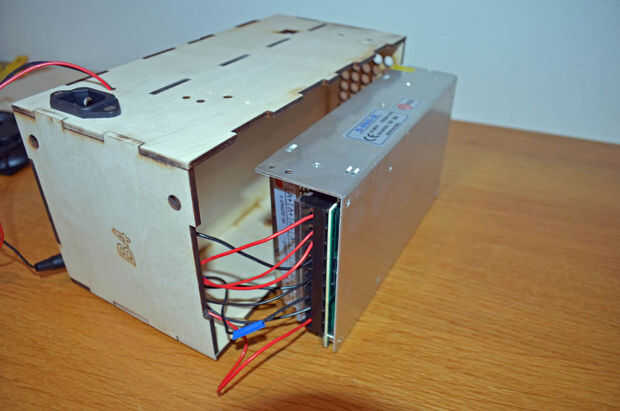

Convierten la alimentación en su lado y poner todos los cables dentro del cerebro mientras se mueve la energía de la fuente en posición.

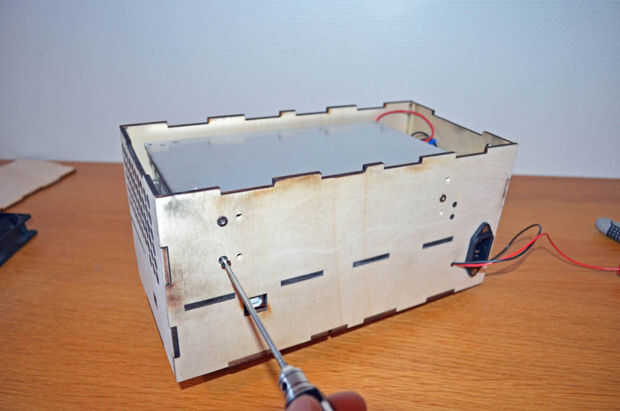

Introduzca tres tornillos M3x8 avellanados en los agujeros correspondientes con los orificios de montaje de la fuente de alimentación. Levante la fuente de alimentación un poco y apretar los tres tornillos para mantenerlo en su lugar.

Vuelva a revisar todos los cables están dentro del cerebro y ningún cable atascado o dañado en el proceso.

Tener los paneles laterales del cerebro en posición y use una banda elástica para mantener unida a la Asamblea.

Importante: No utilice pegamento para los paneles laterales. Usted necesitará abrir el cerebro para conectar el motor y el sensor de inicio a las rampas en un paso posterior.

La electrónica se hace (al menos por ahora).
