Atum3D V1 3D DLP impresora kit montaje y calibración de (20 / 28 paso)

Paso 20: Montar el buildplatform

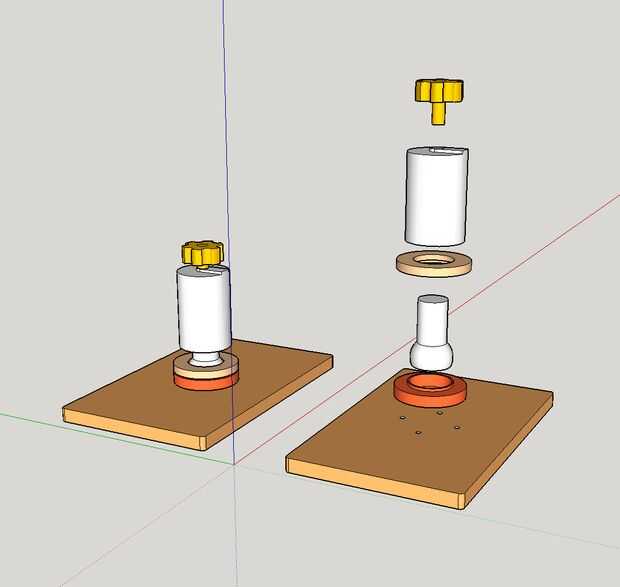

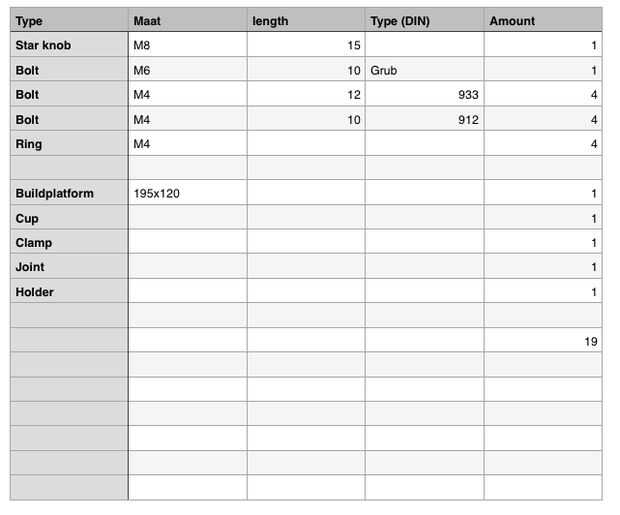

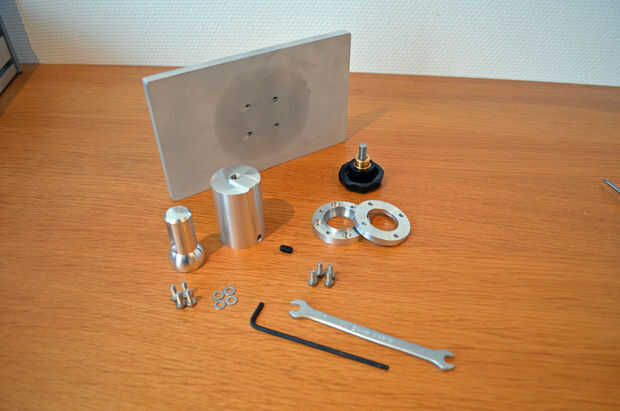

Desembale los partes de todas la construcción de la plataforma y comenzar con la plataforma de construcción sí mismo. Es muy importante limpiar la superficie de la plataforma. Deben estar libre de grasa, aceite, suciedad y otros residuos para asegurarse de que la primera capa de su impresión se conectará a la plataforma.

Su plataforma de construcción se embala por separado y debe ser tocado con las manos o vienen en contacto con nada que no esté limpio y libre de grasa. Puede utilizar una mezcla 50-50 de agua y Cillit Bang para limpiar la superficie otra vez si usted ensucia para arriba. Lo hacen frotando con una mano enguantada o con un pincel limpio nuevo. Friegue la superficie varias veces y enjuague la plataforma limpia. No debería ser capaz de ver cualquier manchas de grasa.

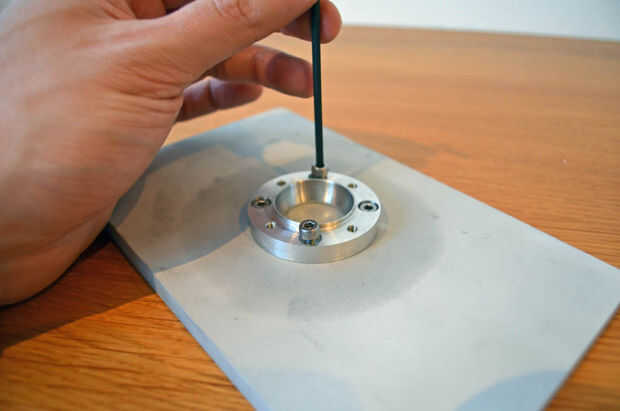

Continuar con un montaje del anillo de la taza (con 9 hoyos) a la plataforma. Use cuatro pernos de culata M4x10 para hacerlo. Ya que estos se montan en un hilo de rosca de aluminio por favor, no apriete demasiado estos tornillos.

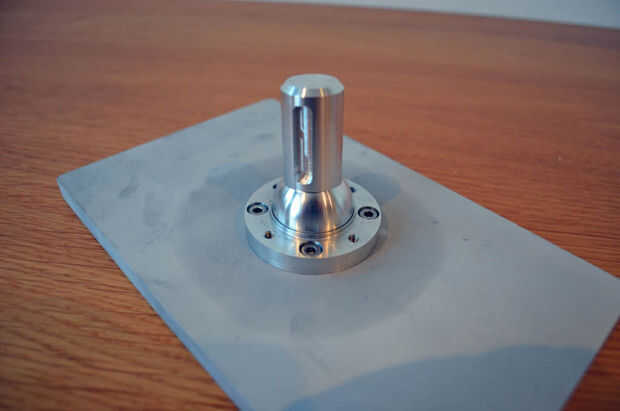

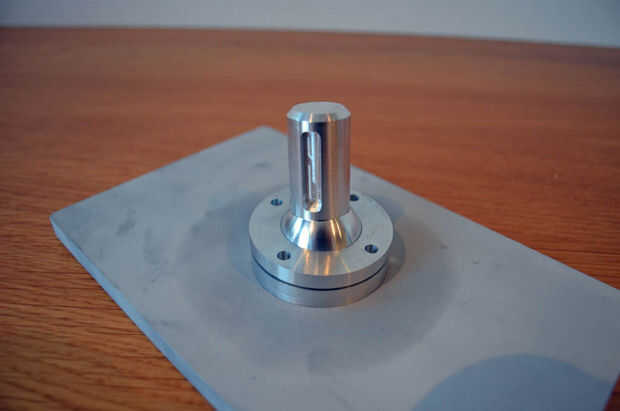

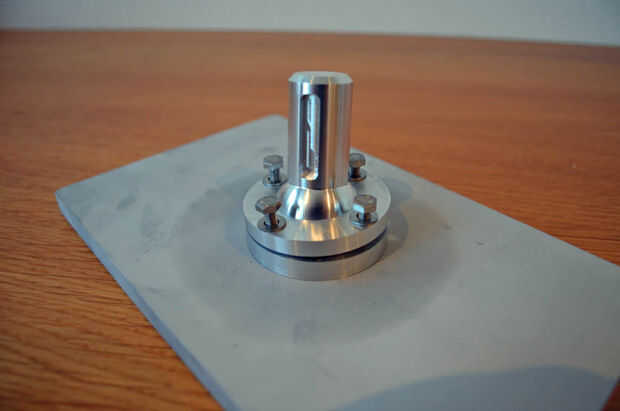

Ahora puede insertar la articulación esférica en el anillo de montaje Copa y añada la abrazadera de aluminio segundo, 5 agujeros en la parte superior. Utilizar un conjunto de cuatro anillos de M4 y los tornillos M4x12 DIN933 para mantener las piezas juntas. No apriete los tornillos completamente todavía.

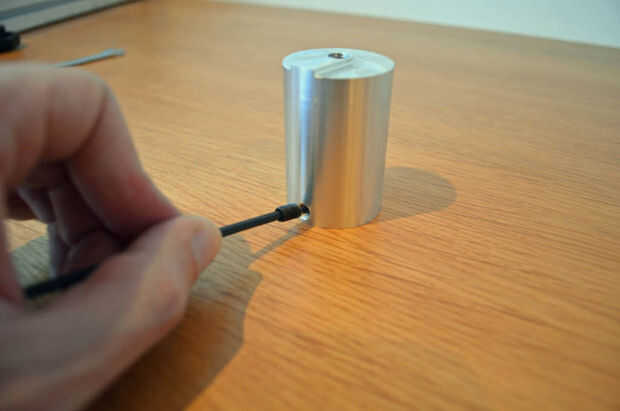

Inserte el tornillo M6x10 sin cabeza al titular por un par de vueltas y poner encima de la rótula. Ahora dan el tornillo sin cabeza un par de vueltas extra para hacer la estancia de piezas juntos pero aún moverse libremente.

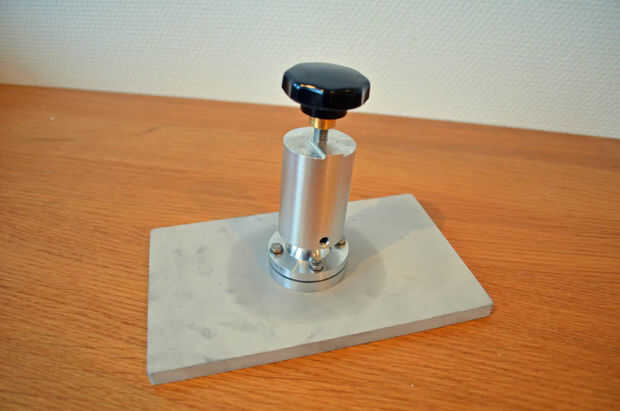

Inserte el botón de estrella M8x15 el titular hasta el final de la Asamblea de la plataforma de construcción. Asegúrese de que todas las partes solo pueden moverse libremente. La plataforma debe ser capaz de orbitar en todas las direcciones y la articulación y titular debe deslizarse. Puede dañar su máquina cuando las piezas están bien apretadas durante las próximas etapas de montaje.
