Abrir fuente Solarpad Kit Solar USB cargador

Por favor haga clic abajo para visitar nuestra página de proyecto de Kickstarter para Solarpad!

http://www.Kickstarter.com/projects/249225636/sola...

"Por último, un correcto Cargador Solar para excursionistas y ciclistas" - culto de Mac

¿ Can un compacto USB solar cargador cargar un teléfono y una batería externa al mismo tiempo en cerca de 3 horas? Sí! Se trata de un manual de instrucciones del Hardware de fuente abierta sobre cómo construir el Solarpad Kit cargador USB solar, que incluye el panel solar de Solarpad y batería de poder central USB.

Síguenos en twitter, como nosotros en Facebooky suscribirse!

¿Por qué abrir fuente de Hardware?

El mercado se ha saturado de baja calidad y pobre de carga de USB solar realizando productos y cada año las grandes empresas están vendiendo los mismos productos con muy poca mejoría. Por lo tanto, Solarcycle ha desarrollado su cargador USB solar abierto para empoderar a los clientes con la capacidad de construir su propio cargador solar USB y probar que un mejor cargador solar que supera a cualquier otra cosa en el mercado es possible.3 D archivos, archivos Gerber, esquemas y planos de piezas se pueden descargar desde www.solarcyclepower.com

Esta obra está licenciada bajo una licencia Creative Commons Atribución-CompartirIgual 4.0 internacional.

¿Qué es especial acerca de Solarpad?

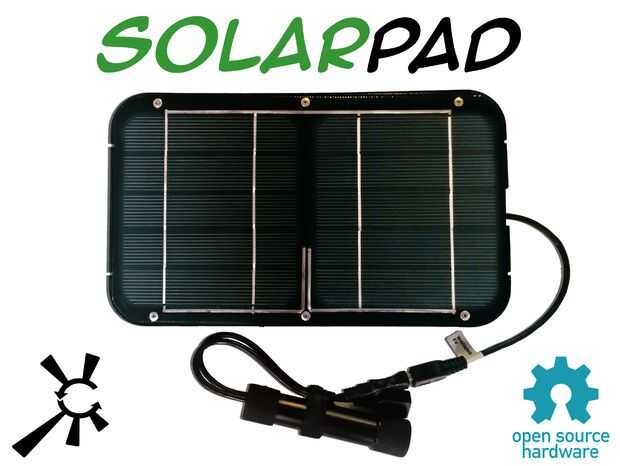

Nuestro Kit de Solarpad establece un nuevo estándar para un robusto, ligero, compacto, potente, resistente al agua y fácil de usar USB cargador solar que puede tener un teléfono inteligente cargado todo el día! Conectar Solarpad a la entrada de la batería núcleo de poder entonces usar el cable que vino con su teléfono inteligente y conéctelo a la salida del núcleo de poder. Solar carga la batería de poder central y cargar su teléfono de esta batería al mismo tiempo! Hemos diseñado el Kit de Solarpad sin un botón de encendido para que usted simplemente enchufa y funciona automáticamente! Si un teléfono tiene un conector único, un extremo de su cable de carga siempre tiene un enchufe compatible con USB estándar. Cables adicionales no son necesarios porque son incorporado. Utilice el Kit de Solarpad en tu próxima aventura! No te dejará impotente.

El Solarpad Kit está diseñado para sobrevivir a la vida de tu teléfono inteligente! Solarpad utiliza un personalizado de alta calidad, Suntactics panel solar, que tiene una película de fluoropolímero con la mejor transmisión de luz, corte de precisión y fichas de alta eficiencia de células solares y un sustrato de alta resistencia. El panel se une a una vivienda, que tiene las correas de la hebilla y la rosca de trípode 1/4-20 en su lugar. Nuestra batería de poder central utiliza una alta eficiencia, controlador de carga de alta potencia de Maxim y la carcasa está sellada con epoxi de alta resistencia, que evita que el agua se filtre en. Además, el núcleo de poder utiliza la misma batería que se utiliza en el coche eléctrico de Tesla, que es la mejor batería de su clase. Incluso los cables USB incorporados consisten en alambre de calibre más grueso, que permite que la electricidad fluya más eficientemente. El Kit de Solarpad está diseñado para exprimir la mayor cantidad de energía posible de los rayos del sol en su teléfono inteligente. No hay atajos que comprometen potencia o eficiencia se toman, período.

Especificaciones del Panel Solar Solarpad:
* Tamaño: W 6,5 X L 10.9 pulgadas H X 0.6 pulgadas

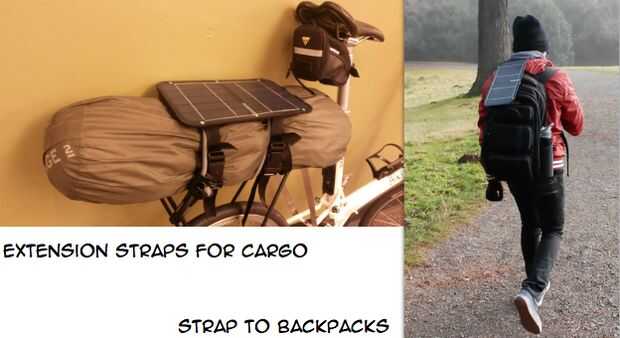

* Correa Material: Polipropileno * longitud de la correa: 1,5 pies

* Estilo cierre: Hebilla de liberación laterales de plástico

* Longitud de Cable: 10,0 pulgadas * Peso: 270g (9,52 oz)

* Material del cuerpo: plástico

* Salida - hembra USB 2.0 tipo A conector

* Nominal salida - corriente: 1000mA | Voltaje: 5 voltios

* Voltaje de circuito abierto Max: 6 voltios

* Tipo de célula: Monocristalino * eficiencia de la célula: 18.8%

* Compatible con Core batería solamente

Especificaciones de la batería núcleo USB:
* Tiempo a plena carga núcleo de poder a 5V 1A: 3 horas

* Capacidad: 3350mAh / 3.6V * tipo: Ion de litio 18650

* Diámetro: 1.2 pulgadas * longitud: 4,2 pulgadas

* Longitud de Cable: 7.0 pulgadas * Peso: 100g (3,53 oz)

* Entrada - hombre USB 2.0 tipo A conector

* Entrada - corriente: 450 a 1300mA | Voltaje: 5 a 6 voltios

* Salida - hembra USB 2.0 tipo A conector

* Salida - corriente: 500mA | Voltaje: 5 voltios

* Cuerpo Material: Tubo de aluminio con tapas de plástico

* Batería bajo uso típico: 5 años

* Ofrece hasta 140% iPhone carga o 70% carga de Galaxy S4

* Compatible con iPhone, Android, Windows Phone y otros

Circuito de eficiencia hasta el momento: dividiendo las cargas de iPhone # por la relación del núcleo de poder capacidad para iPhone [1.4/(3350/1448)] de capacidad nominal, la eficiencia total del sistema es más o menos cerca de 61%, que significa aproximadamente el 61% de la energía que proviene de la energía almacenada en el núcleo de poder llega a la batería del teléfono. Tenga en cuenta que la energía está pasando por muchos circuitos de regulación en núcleo de poder y en el teléfono, así que la energía se pierde en cada paso de regulación antes de llegar a la batería del teléfono. Estas pruebas se realizaron con el teléfono en y la pantalla de apagado, así que tal vez un mejor cálculo es con el teléfono cerrado. Otras pruebas de verificación de la capacidad de la batería y la carga corriente con registradores de datos de metro actual y tomando el integral de las curvas de datos hará que este cálculo más preciso. También, el refinamiento del circuito y mejor gestión del calor puede conducir a calificaciones de mejora de la eficiencia. Sin embargo, incluso en el 61% de eficiencia, núcleo de poder todavía realiza mejor que cualquier batería de tamaño similar en el mercado.

Este Instructable se divide en 9 secciones:

  1. Materiales, herramientas y archivos necesarios
  2. Solarpad Asamblea
  3. Ensamblaje de la batería de poder central
  4. Conjunto de Cable de núcleo de poder
  5. Etapa de epoxy
  6. Prueba Final de la base de poder (Cómo funciona el circuito)
  7. Montaje Final de la base de poder
  8. Solarpad Kit montaje Final
  9. Seguridad y solución de problemas

ADVERTENCIA: tenga cuidado cuando manipule cualquier batería de iones de litio debido a cortocircuitar la batería puede causar quemaduras. Siempre use gafas de seguridad. Por favor recomienda usar batería y circuito de componentes debido a la mayor 2000mA batería máxima corriente de carga involucradas.

Conformidad de la FCC: no necesaria ya que las frecuencias de circuito son inferiores a 1,7 MHz

Tiempo de finalización estimado: 2 a 3 horas
