Atum3D V1 3D DLP impresora kit montaje y calibración de (5 / 28 paso)

Paso 5: Montar el cerebro parte 4 de 5

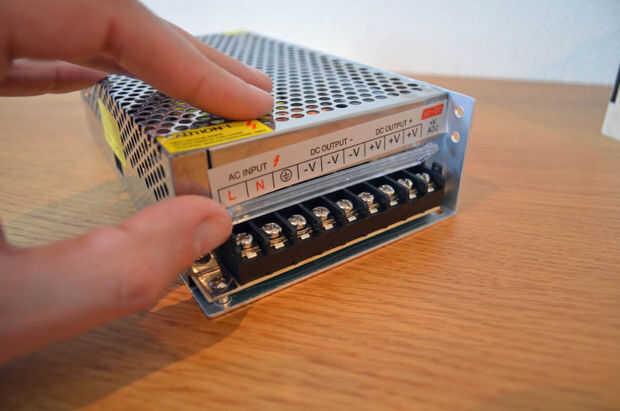

Descomprima la fuente de alimentación y compruebe si el voltaje de entrada está establecido correctamente para región (220 / 110V). Si el voltaje de entrada de la fuente de alimentación no está establecido correctamente para su región se dañarán cuando el poder se pone en el dispositivo. Puede ajustar la tensión con el interruptor en el lado de la fuente de alimentación.

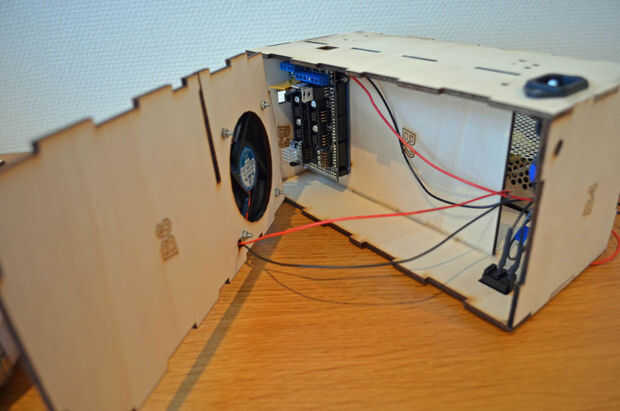

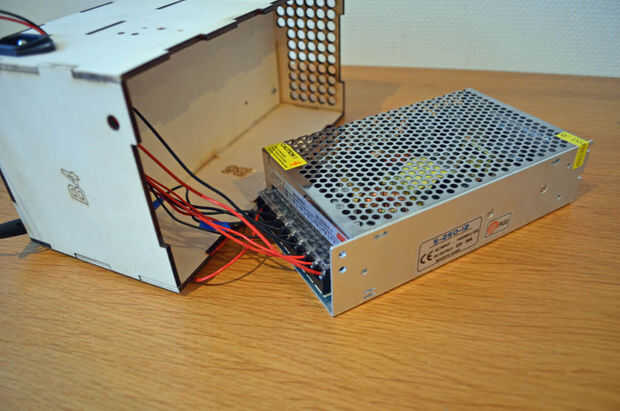

Poner el cerebro en una tabla con la entrada de energía hacia arriba y hacia usted. Coloque la fuente de alimentación junto a él en el lado derecho del cerebro con las lengüetas de conexión hacia arriba y hacia usted.

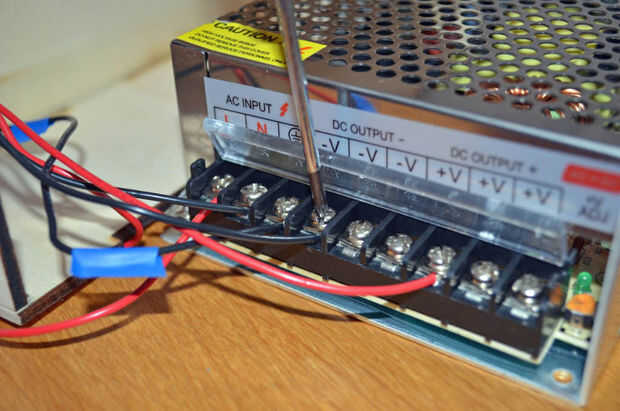

Haga las conexiones como se muestra en las imágenes y asegúrese de que todos los cables pasan por la parte inferior del cerebro. Los cables con los conectores pasará por el panel de madera con la entrada de energía.

Antes de hacer la conexión a la alimentación que le recomendamos que para hacer una correcta conexión de la lata.

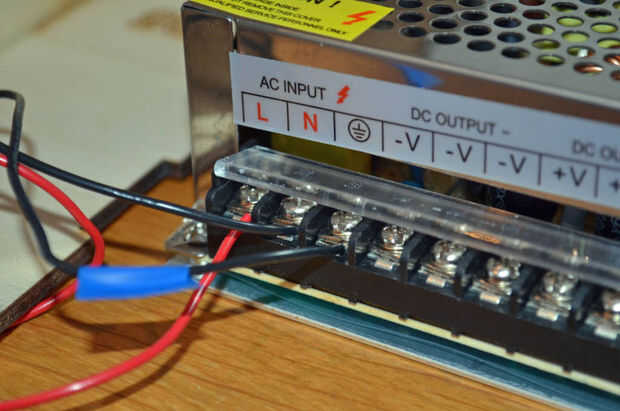

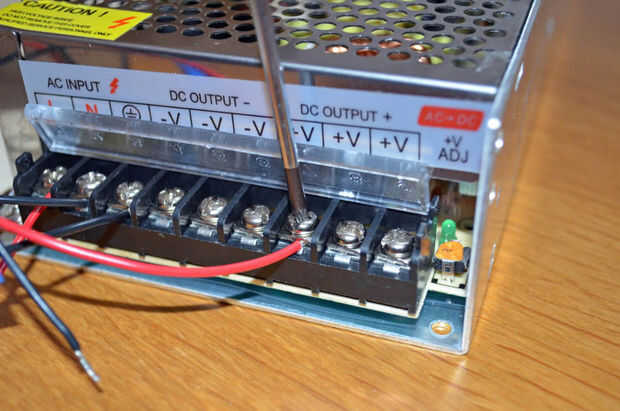

De izquierda a derecha:

  • -Cable "vivo" rojo de la entrada de energía
    -Cable "neutro" negro del interruptor ON-OFF
  • -"Alambre de tierra verde" de la entrada de energía (en las fotos es un negro conectado etiquetas azul)
  • -Cable negro «neutral» de la Arduino-
  • -Cable "neutro" negro del ventilador del cerebro
  • -Cable "neutro" negro con el conector macho
  • -Rojo cable "vivo" de Arduino
  • -Cable "vivo" rojo del ventilador del cerebro
  • -Rojo cable "vivo" con el conector hembra
