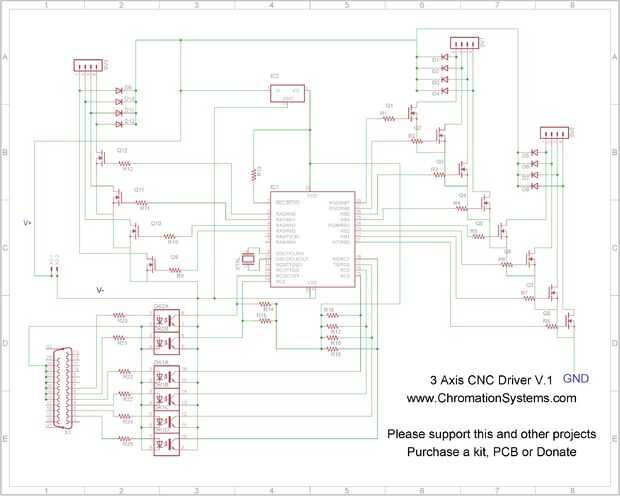

Controlador de puerto paralelo 3 ejes CNC, motores PAP unipolares, Opto-aislado


Controla a 3 motores paso a paso unipolares, para uso con máquinas CNC. Controlador simple con cierre automático de la bobina, para asegurar una operación eficiente.  Opto-aislada para la protección de los soportes de P.C. más paralelo
Puerto basado software del CNC, como el KCAM.

Soporta hasta 20 vatios por fase. O 2 amperios por fase.

Kits completos con todas las piezas necesarias para recrear este Instructable pueden adquirirse en la página web

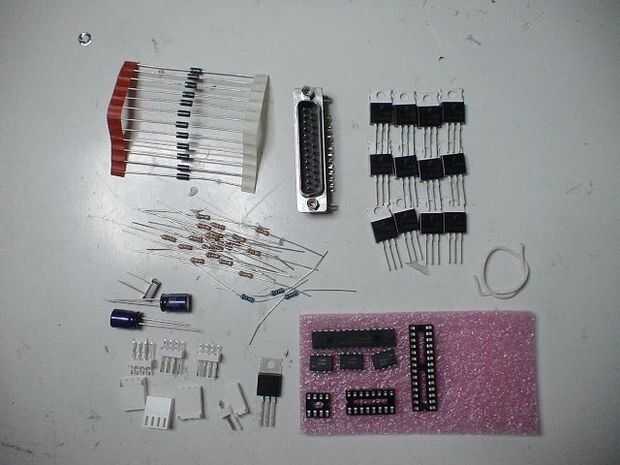

Haz un Completo Kit de CNC 3 ejes con Driver, motores, resistores de la energía, toda la electrónica y el cable necesario, excepto una fuente de alimentación.

3 ejes CNC Driver Kit, montaje y pruebas pueden añadirse.

Tableros del circuito impreso están disponibles con envío gratuito

y microcontroladores PIC programados pueden adquirirse

o el un combinado PCB y microcontrolador PIC programado

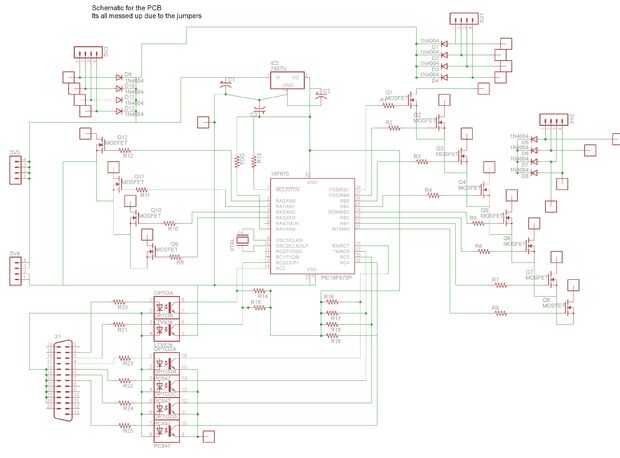

Incluido en el ZIP de abajo son los archivos para el lado del cobre, la capa superior lateral, hoja de datos y los archivos del taladro.

El código fuente está escrito en la Asamblea y puede adquirirse aquí

Quienes comprar Kits o programar PIC recibirá el código fuente gratis.

* ACTUALIZACIÓN: Agregado los archivos HEX que usan el PIC16F876A en lugar del 16F870.

Descargo de responsabilidad: A pesar de que se trata de opto-aislado todavía hay un peligro para el puerto paralelo si se produce un cortocircuito. Recrear este proyecto bajo su propio riesgo.
