3D printed CNC mill (15 / 31 paso)

Paso 15: Trabajo cubierta

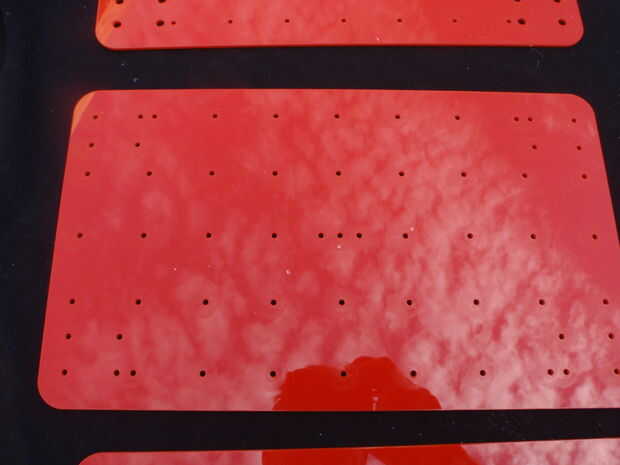

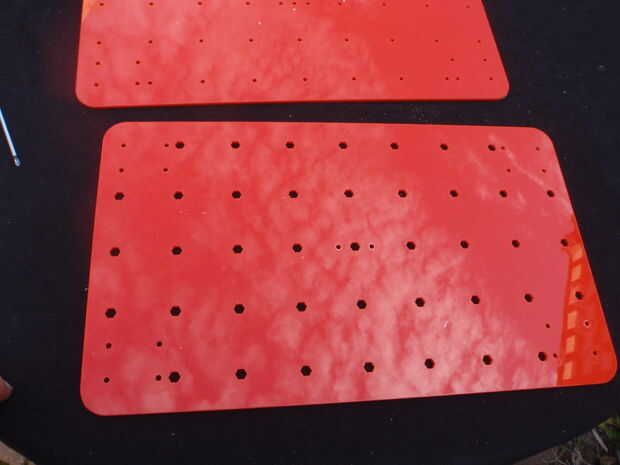

El trabajo de la cubierta lo un poco difícil de montar, tres capas tienen que ser pegadas y tienen todos los agujeros de perno alinear perfectamente.

  • Se necesita X39 tuercas de M3, X20 tornillos M3x30mm, X4 lineal con montajes, super pegamento, X2 12mmx400mm brillante de la barra.

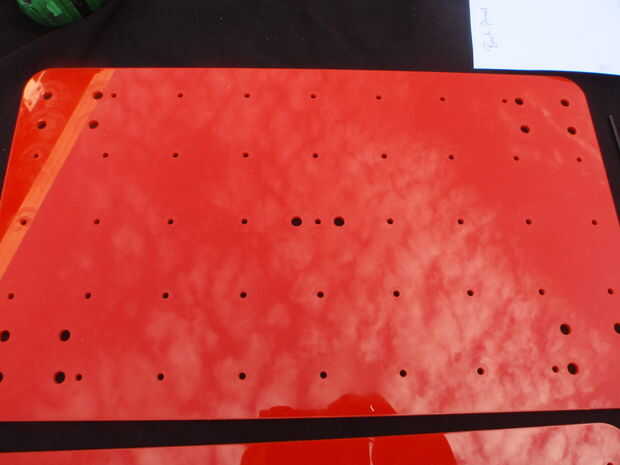

  • Me pareció más fácil de trabajar desde la base hasta la cima.

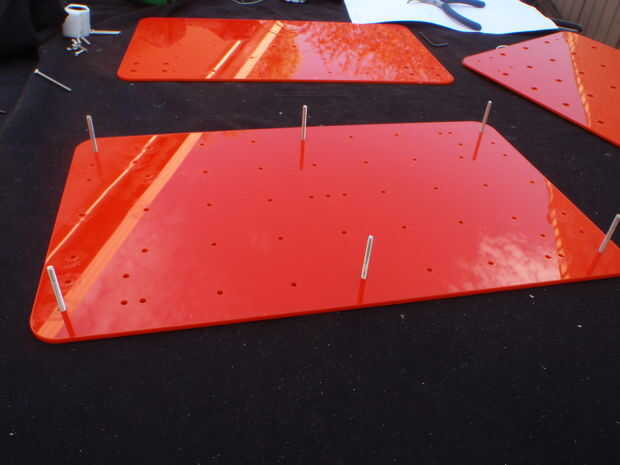

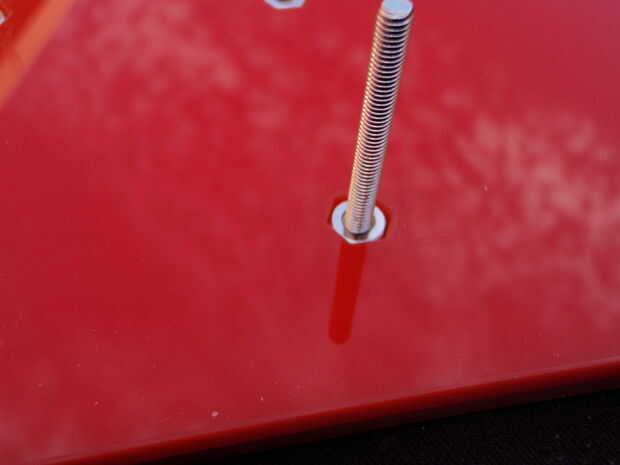

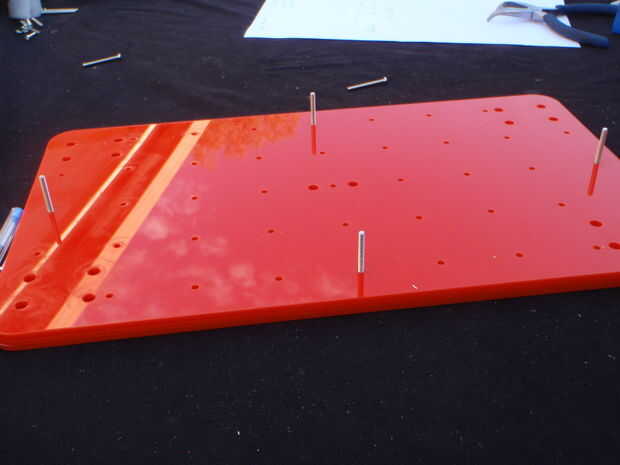

  • Ajuste X4or 6 pernos de 30mm a través de la sábana bajera con los hilos hacia arriba en el centro de cada lado. (Estos tornillos alinearán las tres placas y se eliminará más tarde)

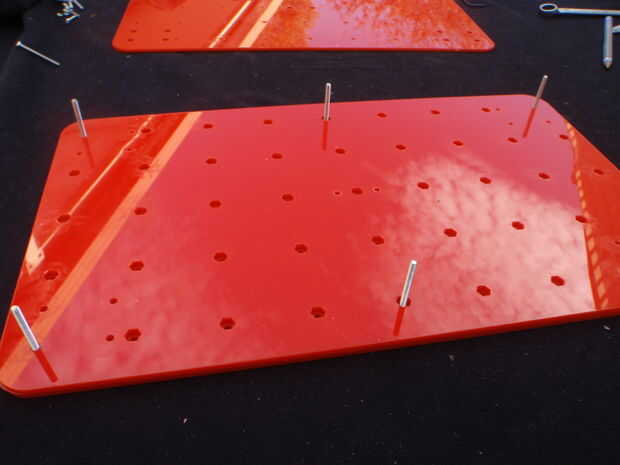

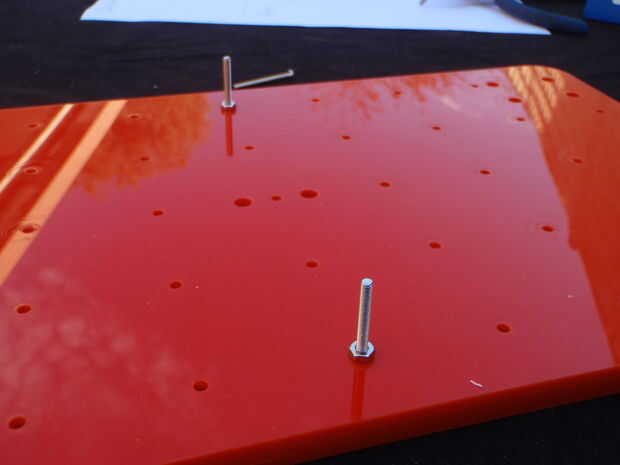

  • Caben cuatro tuercas en los pernos y la placa del centro de la gota en la parte superior sin ninguÌ n pegamento y apretar los pernos.
  • Cuando estás feliz que están alineados correctamente, quite la placa de centro sin quitar los pernos.

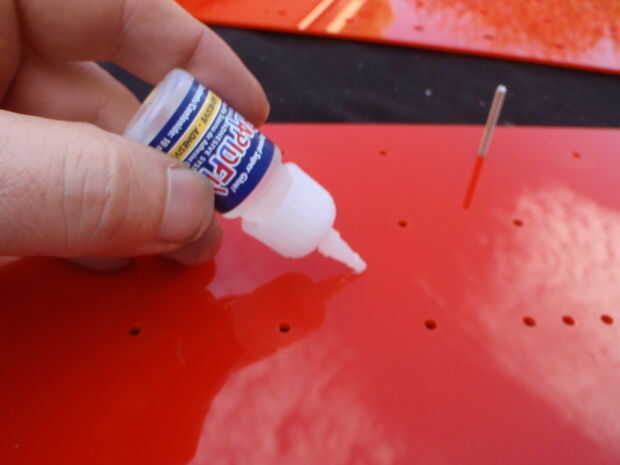

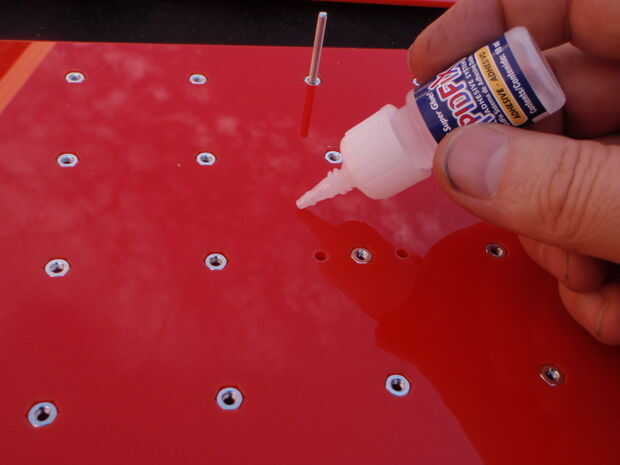

  • Ahora se puede transmitir el pegamento en la placa inferior y la placa de centro cayó de nuevo en.

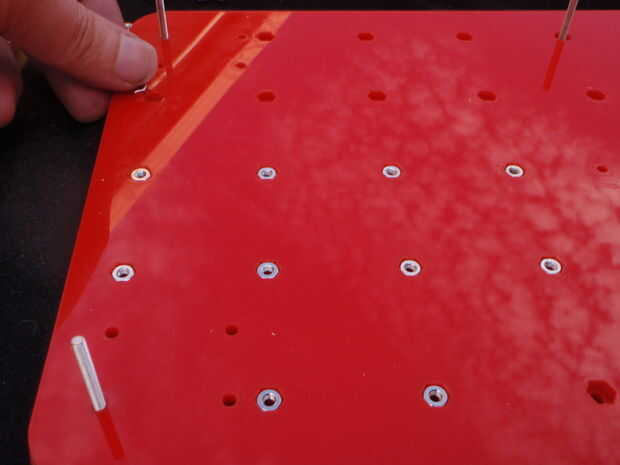

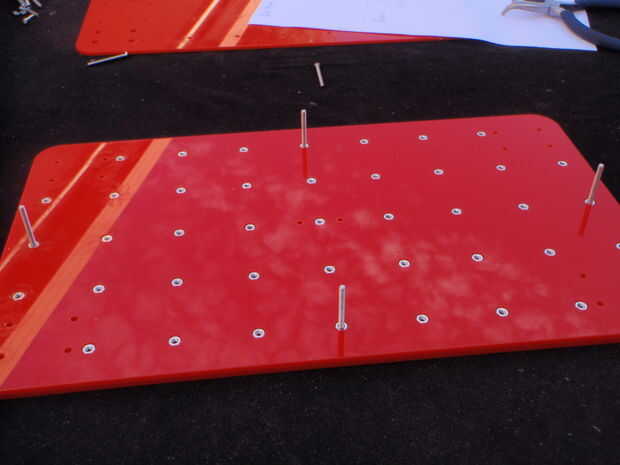

  • El resto de las tuercas puedan montarse allí agujeros hexagonales.
  • Puede transmitir más pegamento en la placa del centro.

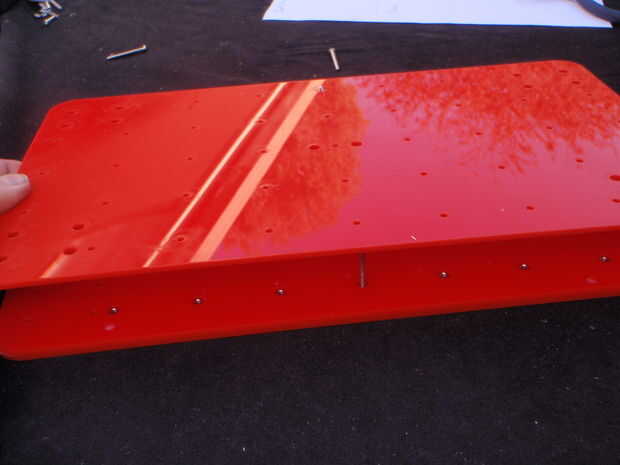

  • Ahora la placa superior se puede caer en la posición y 4 que tuercas de más usan para fijar las placas de tres juntos mientras el pegamento seca

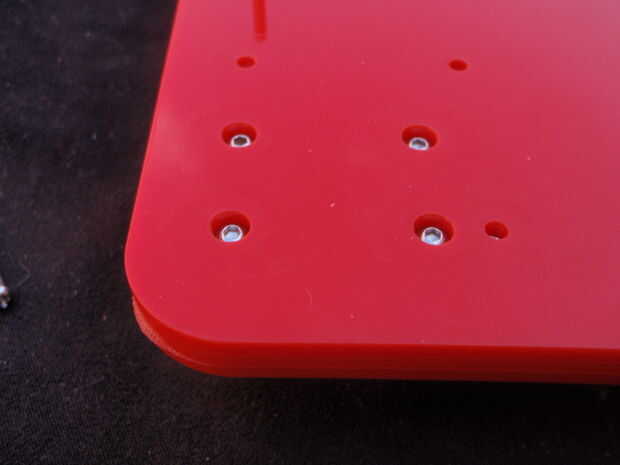

  • Dejar secar sobre una superficie plana

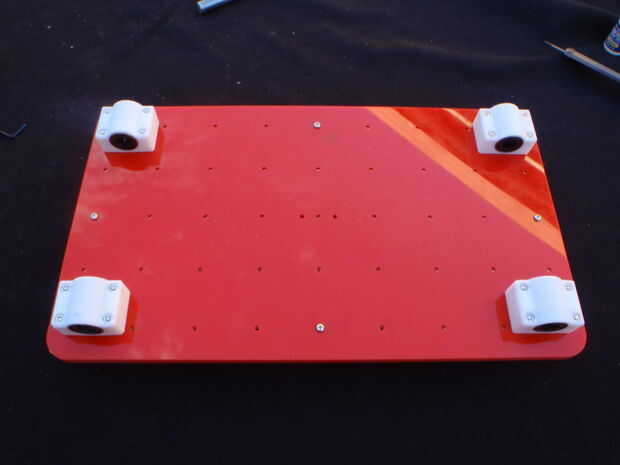

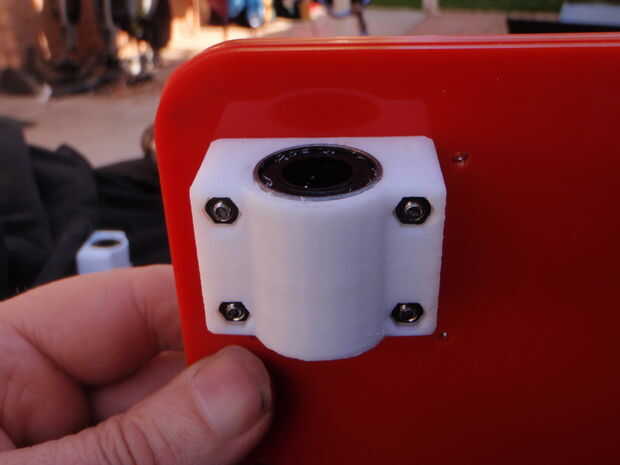

  • Una vez seco el 4 rodamientos lineales pueden ser equipados con pernos 30mm

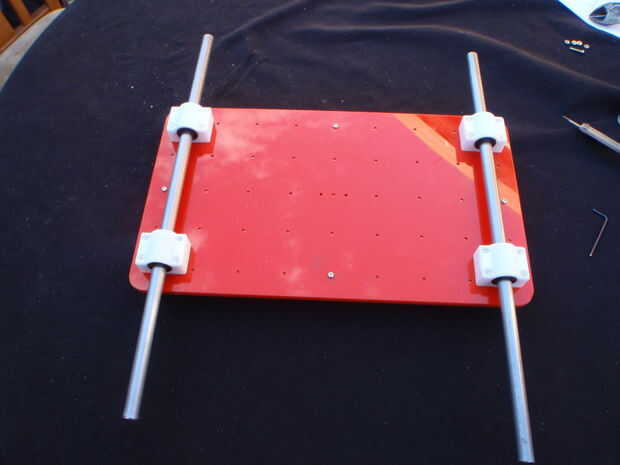

  • Ajuste el X2 varilla de 12 mm antes de apretar los soportes como esto alineará los rodamientos.
  • Ahora pueden quitar las varillas.
  • Ahora puede imprimir algunas abrazaderas y utilizar pernos 30mm y flynuts para atar a la cama de trabajo
