Paso 8: Diapositiva de la herramienta
La diapositiva de la herramienta es una de las más grandes impresiones, así que cuidado hay que tener que la impresora está caliente y en un entorno libre de proyecto antes de empezar. Imprimí esta parte con el lado plano hacia abajo y parecía funcionar bien.

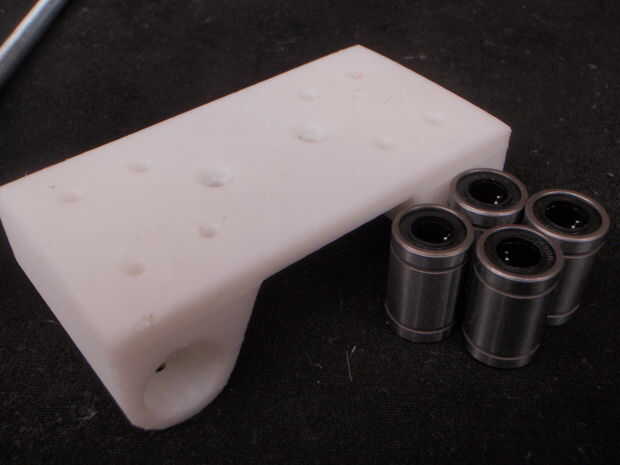

- Asegúrese de que la balsa se elimine totalmente el interior de los agujeros grandes, ya que los rodamientos son un ajuste apretado y se atascará si hay balsa en el camino

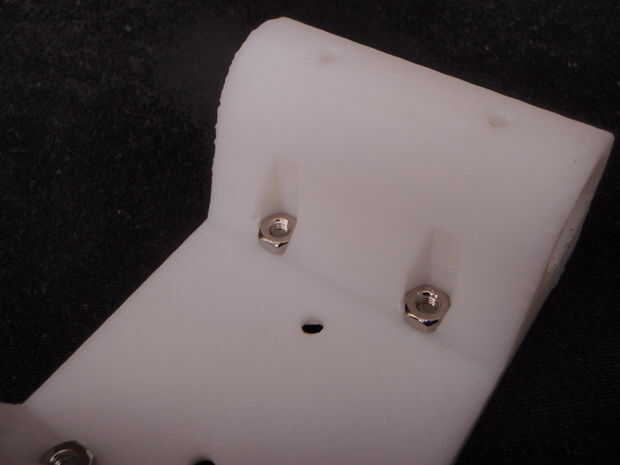

- Hay 4 tuercas situadas bajo los rodamientos lineales, para proporcionar un punto de montaje de herramientas diferentes o más grandes. podría montar un dremill allí si querías.

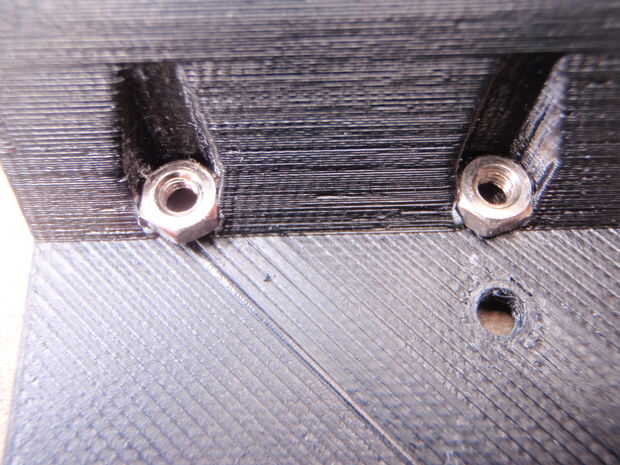

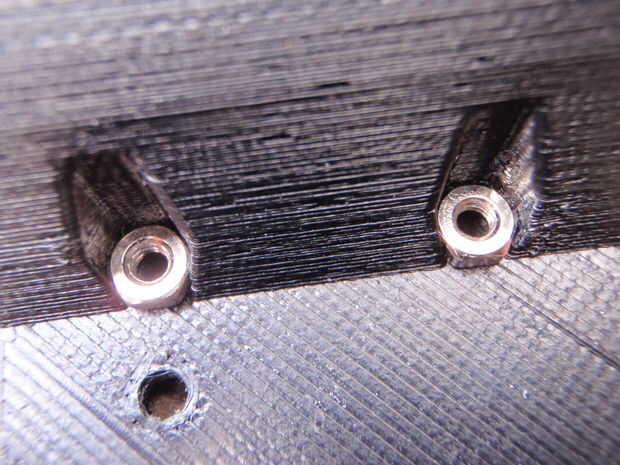

- Ver la posición de las cuatro tuercas cerca la tuerca antibacklash, si son no había montado correctamente lo causa una alineación de la miss y la diapositiva de la herramienta se atascará cuando está cabido con el eje z. (ver fotos)

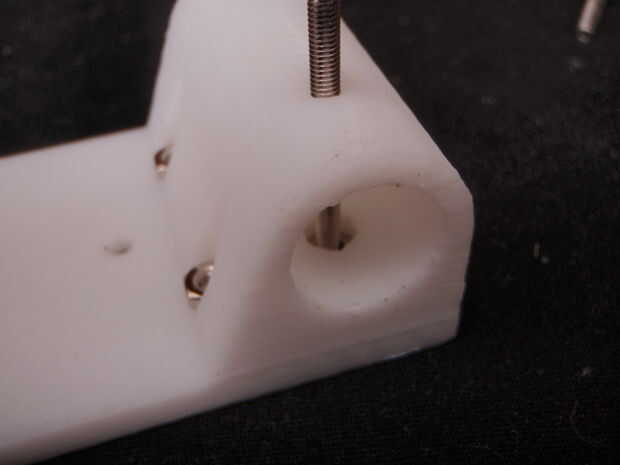

- Ajuste las 8 tuercas primero con un tornillo largo para mantener rectas las tuercas.

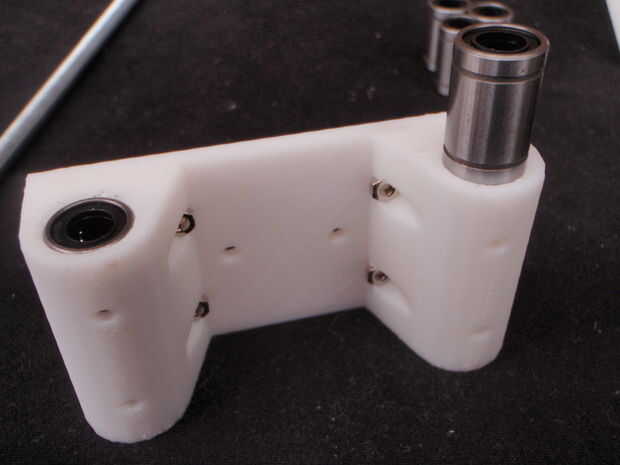

- 4 rodamientos pueden ser entonces presionados.

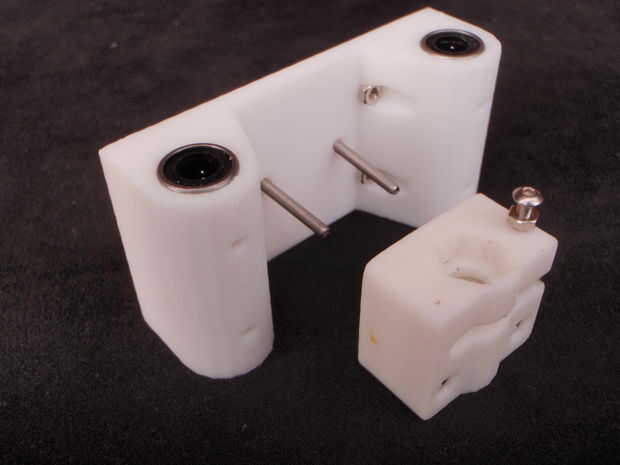

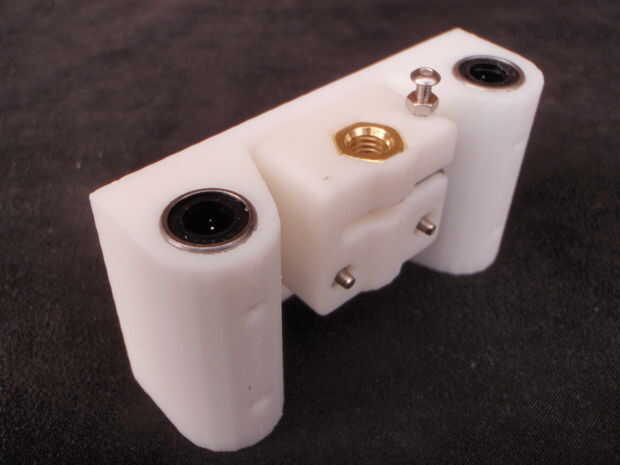

- Uno de la reacción anti tuercas entonces también se pueden instalar
- Una versión revisada de la herramienta slide (herramienta offset los agujeros del lateral), tiene la contra tuerca de reacción montados un poco más para ofrecer viajes un poco más
