3D printed CNC mill (18 / 31 paso)

Paso 18: Montaje de la cubierta de trabajo

La plataforma de trabajo es muy fácil de montar y le toma sólo un par de minutos. Las dos varillas de 12mm que deba estar limpia libre de cualquier fresas y lubricado con aceite liviano, WD40 o similar.

  • Se necesita X4 separadores de 30 mm, X1 motor de pasos, X1, enganche, X4 pernos de 15 mm de M3, X4 arandelas M3 X 2 M3 25 mm pernos X2 12mmx400mm brillante de la barra
  • Viento la tuerca anti-backlash a cerca del centro del tornillo.

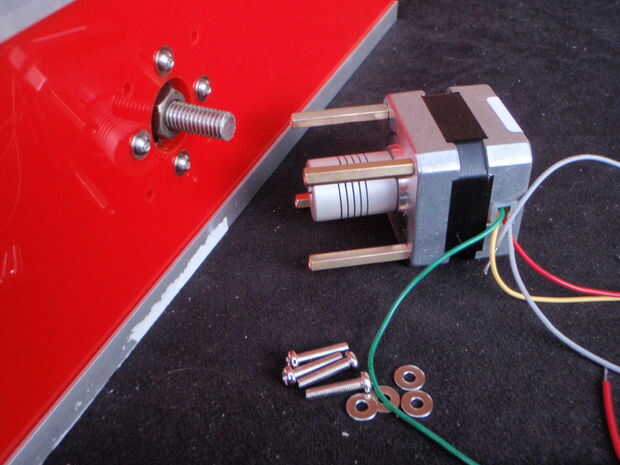

  • El motor paso a paso puede equiparse con cuatro separadores de 30mm y el acoplamiento.
  • Ahora se puede colocar el motor a la espalda o placa frontal. (su elección) con los cuatro pernos de 15mm y las arandelas.
  • Las cuatro abrazaderas de varilla de 12mm deben ser todos los dedos.

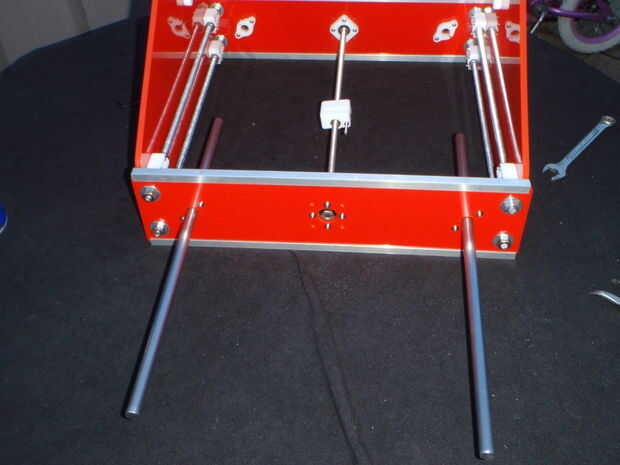

  • Las dos barras brillantes 400mm pueden ser deslizadas en mitad de la parte delantera de la máquina.
  • Asegúrese de que la contra tuerca de reacción quede hacia arriba.

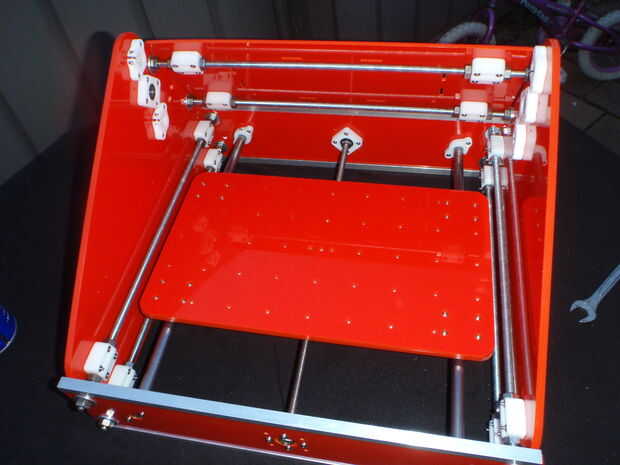

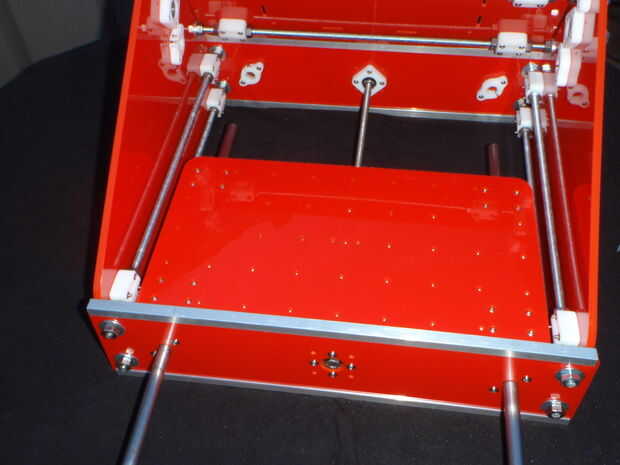

  • La plataforma de trabajo puede entonces colocarse cuidadosamente y las varillas deslizó sin embargo los cuatro rodamientos lineales y en la parte trasera.
  • Ejecutar la cubierta de trabajo hacia adelante y hacia atrás varias veces para comprobar para el enlace y apretar los cuatro sujetadores de varillas de 12mm.
  • Usando dos 25 mm tornillos de la cubierta de trabajo un fijarse a la contra tuerca de reacción.
