Paso 19: Ajuste el tornillo para el eje Y

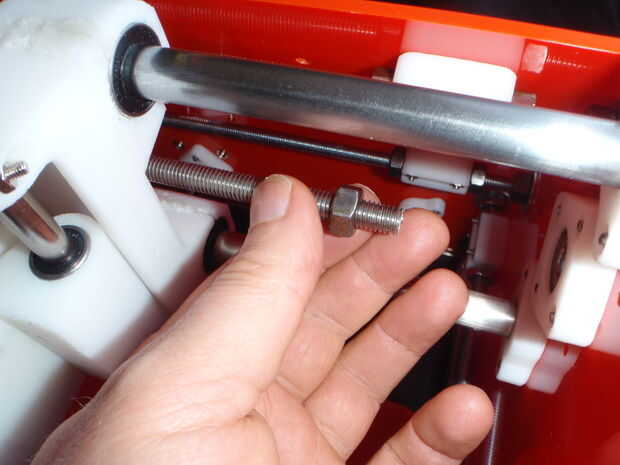

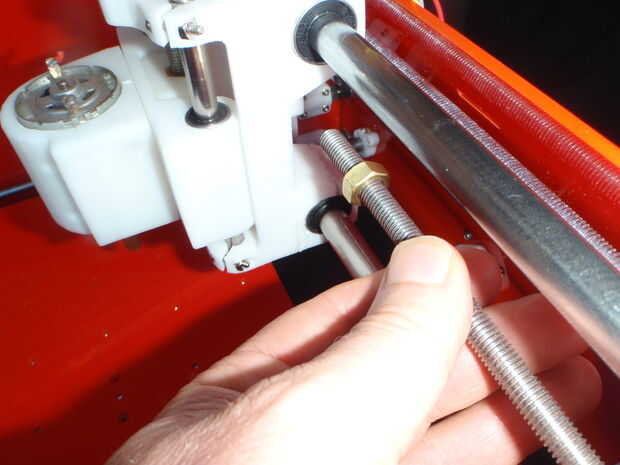

Este paso es similar a la última, pero si encaja el eje Y montado completamente, como he hecho aquí usted tendrá que ajustar el tornillo con todo en el camino. Merece la pena conseguir el contragolpe contra tuerca funcionando correctamente, como se muestra en el paso 6 y marcar la posición de las tuercas antes de empezar.
- Necesita X2 12mmx400mm brillante de la barra, X1 M8x420mm inoxidable roscado barra, X4 tuercas M8, X4 M3x30mm separadores, X4 M3x15mm pernos, X4 arandelas M3, X1 motor paso a paso, X1 de acoplamiento.

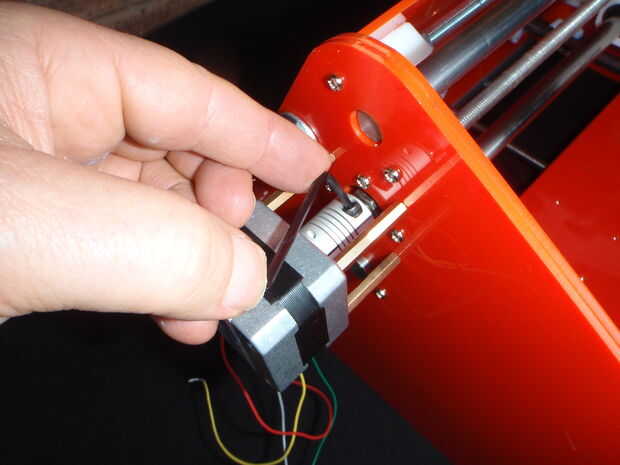

- El motor paso a paso puede equiparse con cuatro separadores de 30mm y el acoplamiento.
- Las cuatro abrazaderas de varilla de 12mm deben ser todos los dedos.

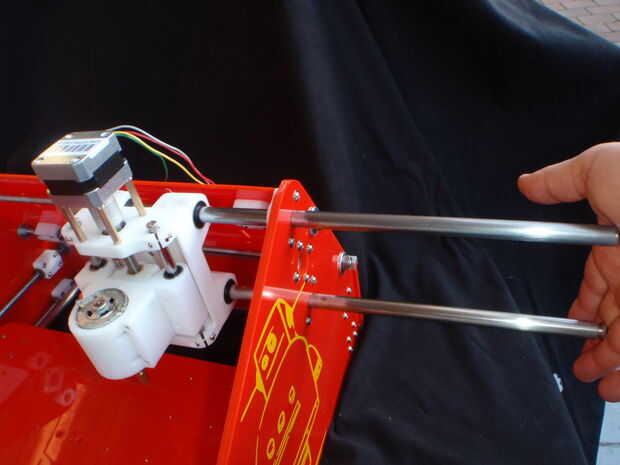

- Las dos barras brillantes 400mm pueden ser deslizadas en manera de la parte del lado de la máquina y el eje Z se deslizó con cuidado sobre.

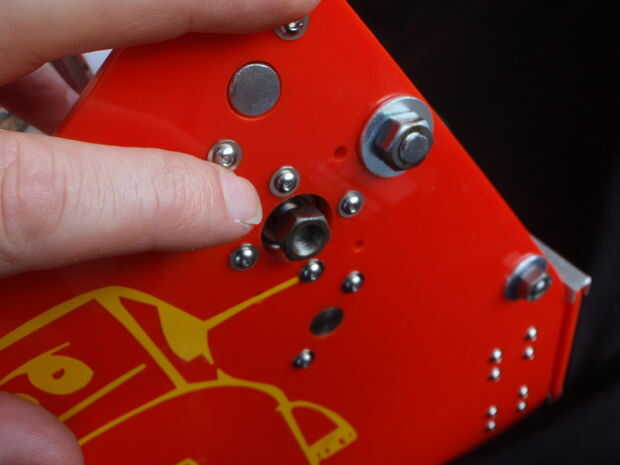

Las varillas se pueden deslizar entonces a través a otro panel y apretaron los sujetadores de varillas de 12mm
Usted puede encontrar que el eje Y se une y no desliza tan bien como la cubierta de trabajo, esto es porque la impresión es un poco deformado y tiene tensión en los cojinetes. Encontré que la impresión se relajará después de algunos días y que también le ayudará calor o sol.

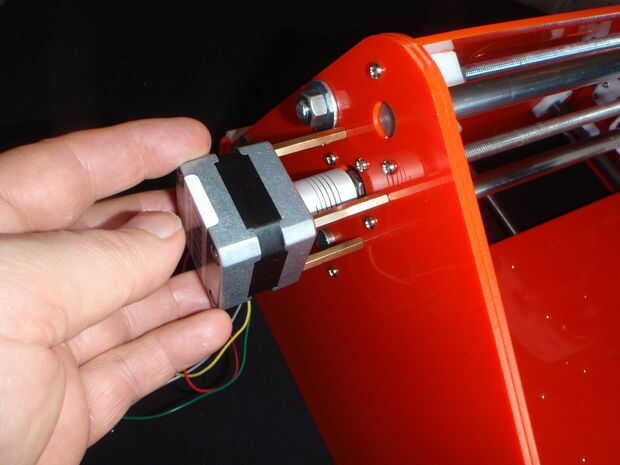

Ahora, el motor se puede colocar en la placa de izquierda o derecha. (su elección) con los cuatro pernos de 15mm y las arandelas.
