3D printed CNC mill (13 / 31 paso)

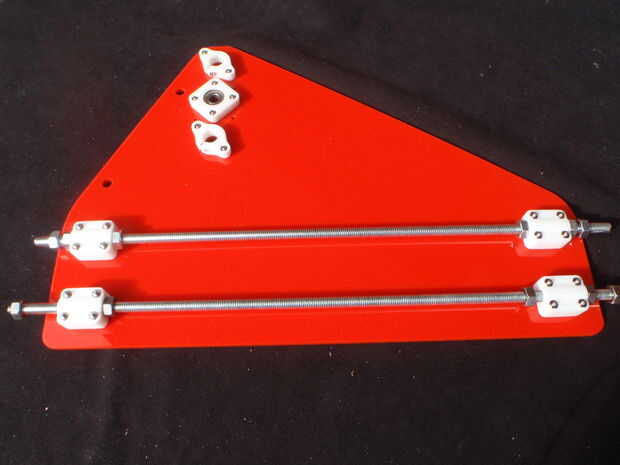

Paso 13: Placas laterales

La placa lateral son lo mismo que la placa de extremo de montar solo recuerda hay a la izquierda y a la derecha por lo que son una imagen especular uno del otro. Hay dos versiones diferentes de la placa del lado corta y alto. La versión alto es para construir un molino que tiene más espacio entre la herramienta y la cubierta, decir si quieres tallar las tapas caja o material gruesas o si desea utilizar una herramienta de dremill en vez del motor pequeño. Si usted quiere hacer su molino, como se muestra en este instructable utilizar los lados cortos. Si haces de 3 mm se necesitan cuatro.

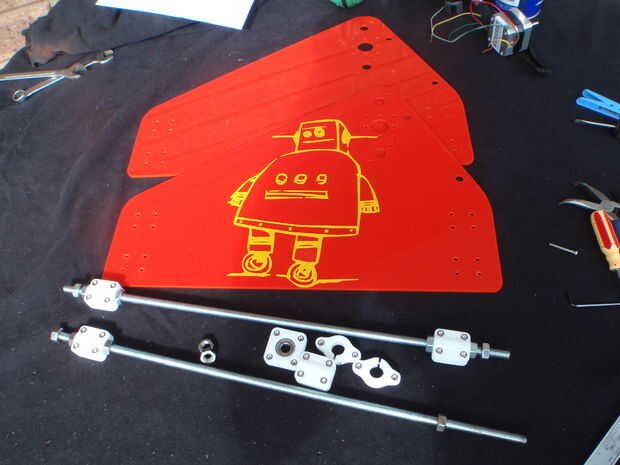

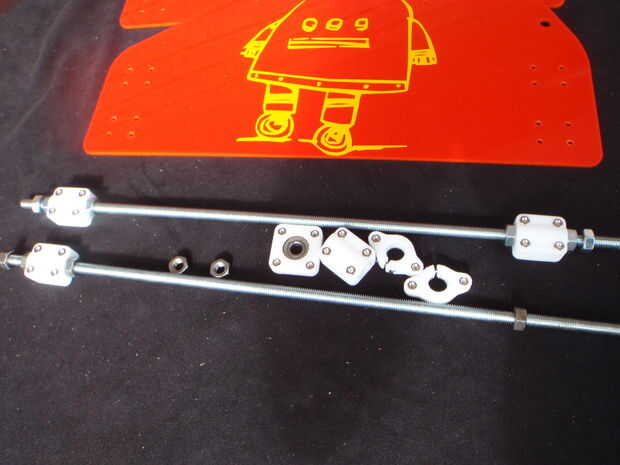

  • Cada placa lateral requiere X8 tornillos M3x15, X 16 M3x25 pernos X24 M3 arandelas, X2 sostenedores de barra de 12 mm, X4 8 mm roscada Portacañas, X1 titular, X2 430 mm, varilla M8 largo roscado, X12 del cojinete tuercas M8

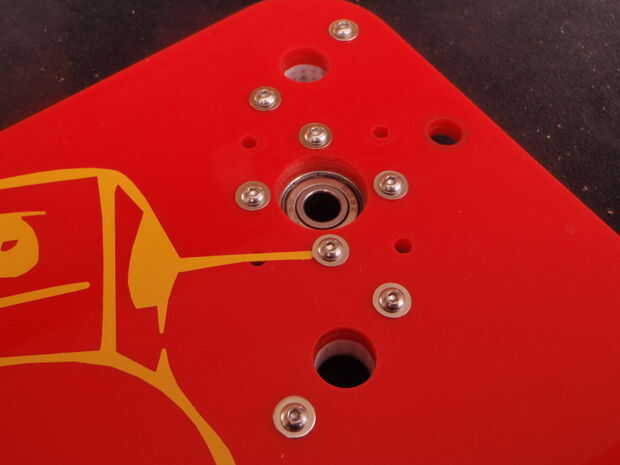

  • Atornille los pernos 8 con arandelas en soporte de cojinete y el barra titulares para comenzar con.

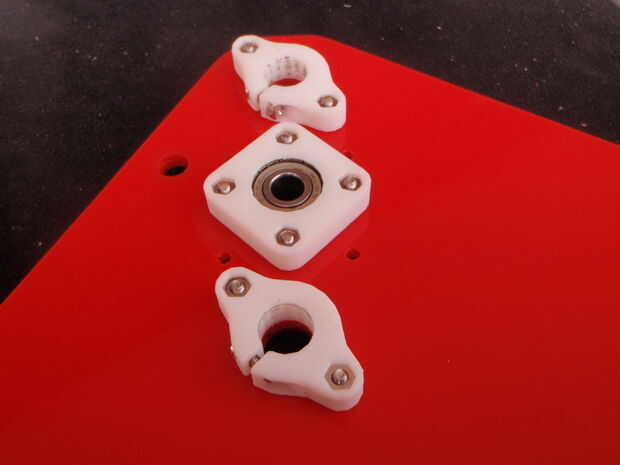

  • Asegúrese de que ambos sostenedores de barra están orientados para obtener un destornillador en las abrazaderas más adelante en la construcción.

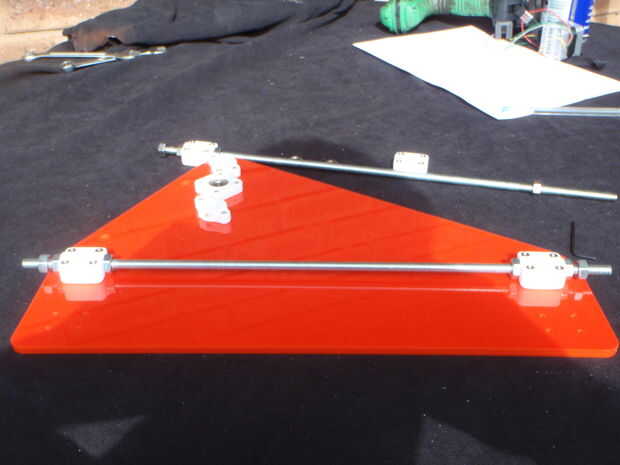

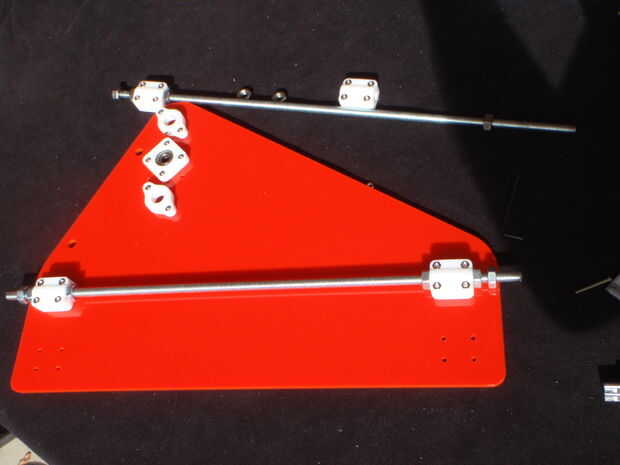

  • 2 tuercas en cada extremo de la varilla roscada del tornillo y luego deslice el soporte de varilla de 8 mm en.
  • Tornillo 2 más tuercas en cada extremo de las varillas roscadas.

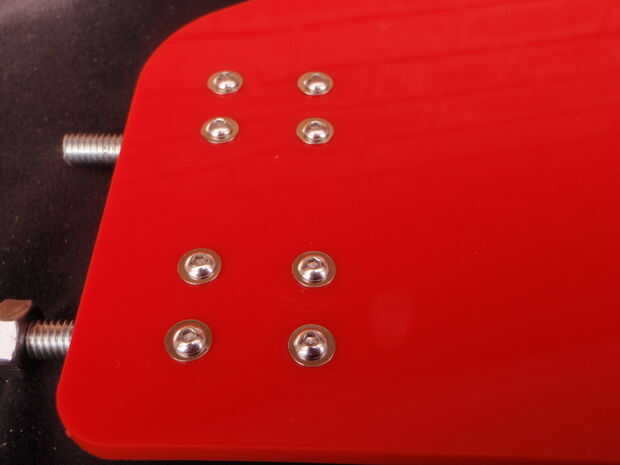

  • El soporte de varilla de 8mm puede ahora fijarse a los lados con 16 M3 25mm pernos y arandelas.
  • Sentarse al borde de la placa lateral sobre una superficie plana y apriete todos los pernos uniformemente de la M3.

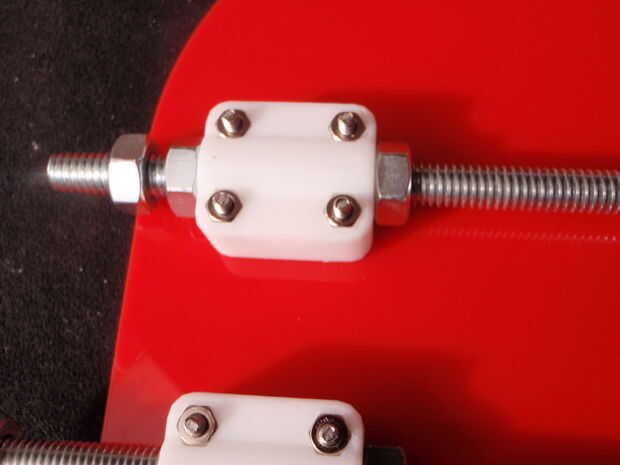

  • La varilla roscada debe ser centrada en la placa lateral, y luego cuatro aprieta la tuerca al lado del soporte de la barra puede ser uniformemente.
  • Cuidados deben tenerse para que los lados no tienen tensión sobre ellos después de apretar las tuercas. Asegúrese de que las partes permanecen rectas mientras la esté atornillando.
  • Ahora repita el proceso en la otra placa de lado, reloj justo orientación de los soportes de barra, necesita ser capaz de obtener un destornillador en los tornillos de la abrazadera.
