3D printed CNC mill (22 / 31 paso)

Paso 22: Cableado los motores paso a paso

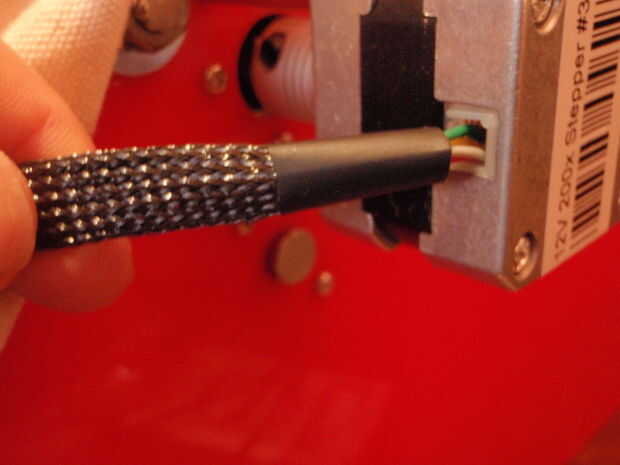

Los motores paso a paso son próximos. Uso del encogimiento del calor para asegurar que los cables están bien aislados como si usted tiene un tipo que podría dañar los conductores fácil, o causar una falla que podría ser difícil de localizar más adelante. No conecte o desconecte los motores paso a paso el driver easy con el poder en, dañarán los conductores.

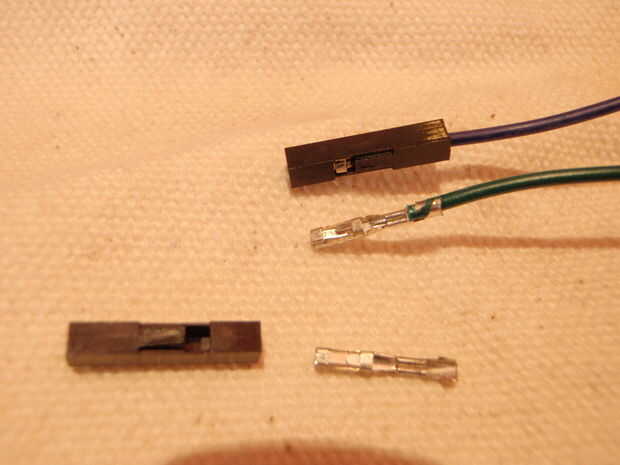

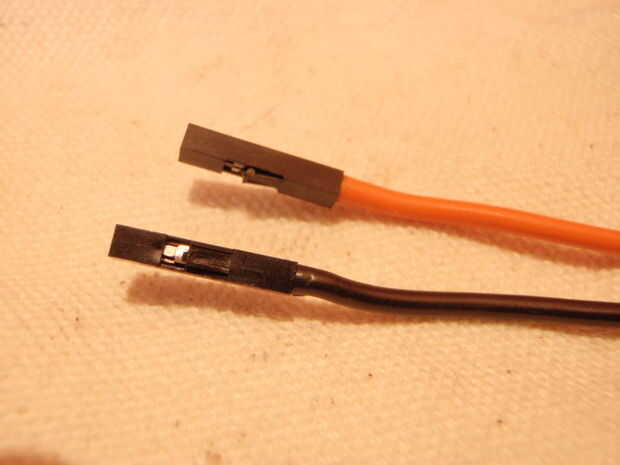

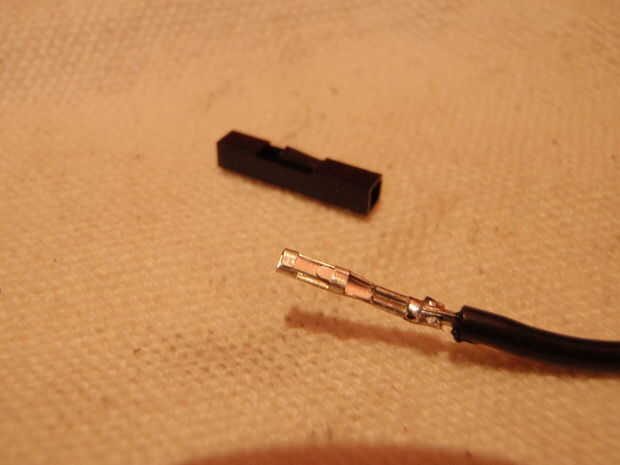

  • Se necesitan conectores de dupont, del encogimiento del calor, abrazaderas y guía de cable del acoplamiento.

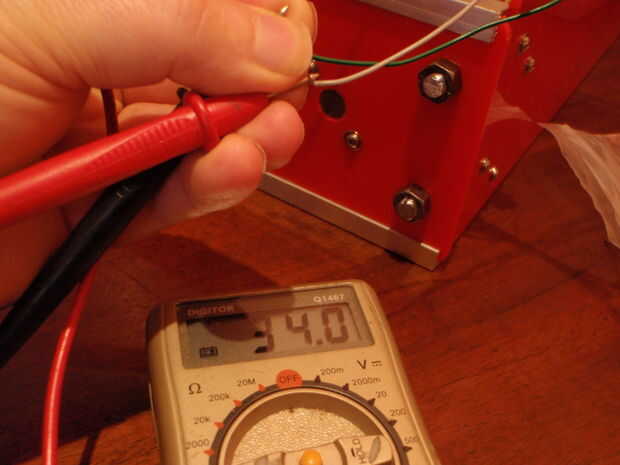

  • Utilice un medidor de ohmios para identificar las dos bobinas dentro del motor, debe obtener una resistencia en 2 pares de bobina de los cables A y B de la bobina

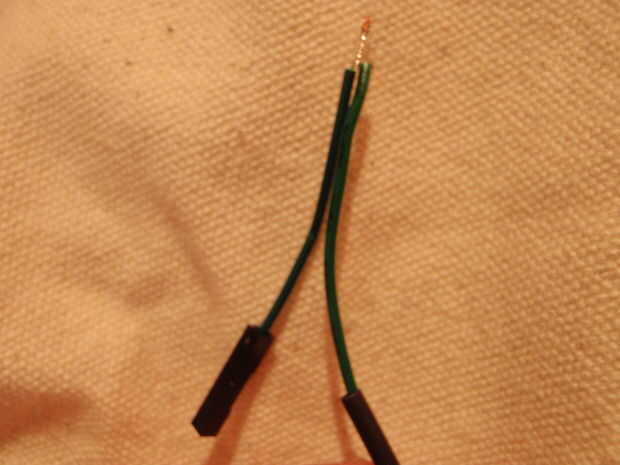

  • Soldado los mismo cables de coloreados a cada bobina como facilita el seguimiento de las cosas. Cuenta con bobina A bobina B verde conectores y conectores de dupont azul

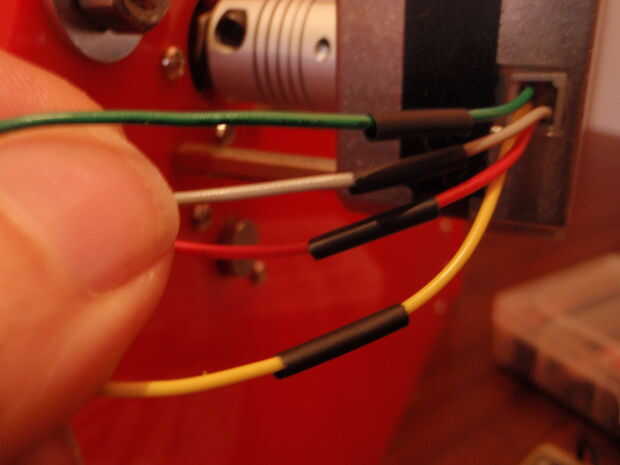

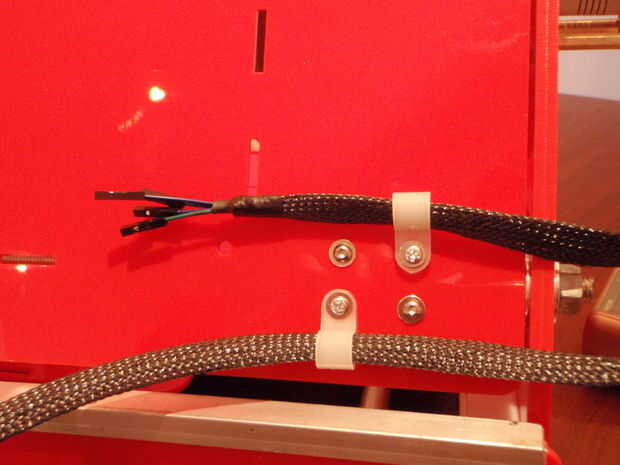

  • Primero Deslice algún encogimiento de calor a cada cable del motor paso a paso y cortar suficientemente el cable de conexión de dupont para que alcanzará el controlador que se monte en la parte posterior de la máquina.

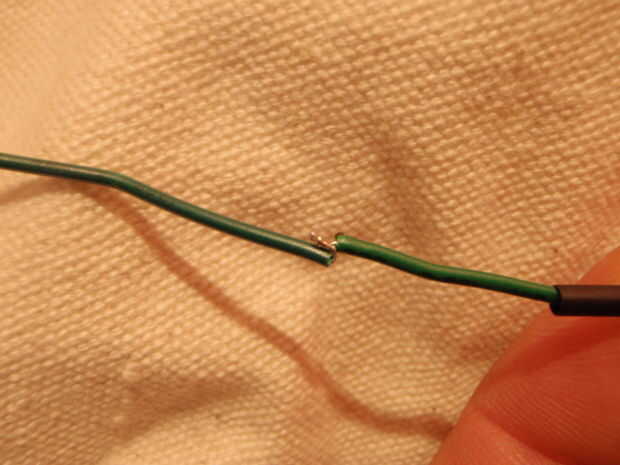

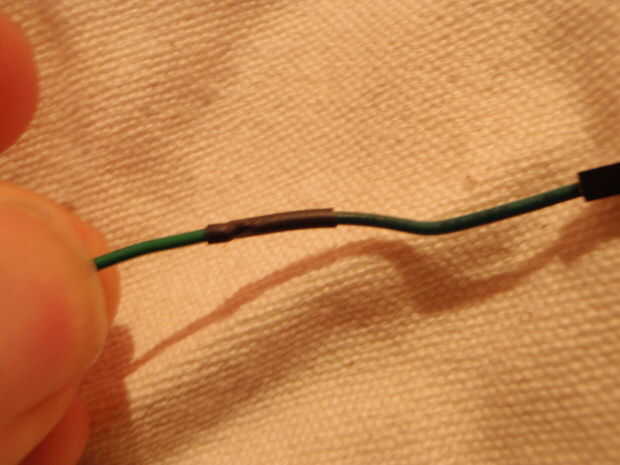

  • Tira de los cables y soldar, deslice del encogimiento del calor y el calor con un encendedor o un soldador para completar la combinación
