Paso 20: Montaje de la electrónica
La electrónica de montaje directo, con la excepción de uno de los tornillos en el arduino tiene que tener parte de la cabeza presentó, como el orificio es demasiado al que montar los pasadores de la cabecera a la Junta. Si sus tablas de fácil driver vienen sin los pernos tienes 9 pernos de soldadura como se muestra.
- Se necesita separadores de nylon larga de 6mm de M3 X 6, 10 X 20mm que m3 pernos y tuercas, 4 X 16mm que pernos M3 y 12 tuercas.

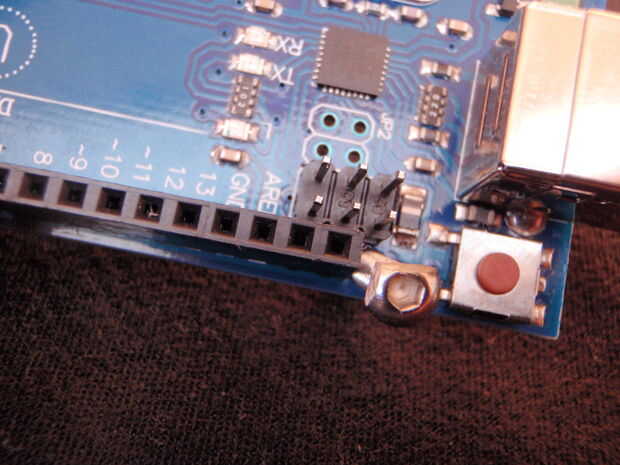

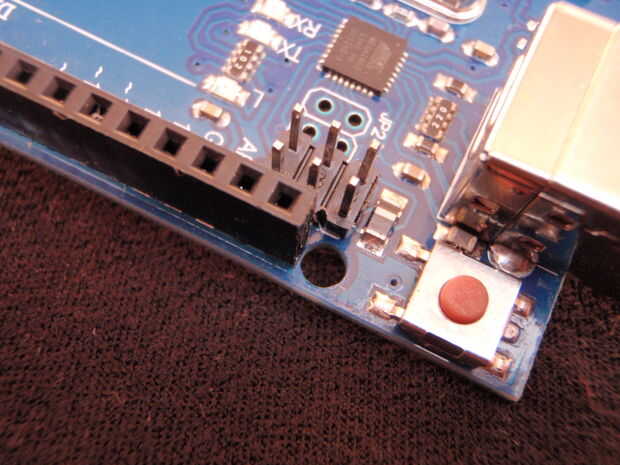

- Limar la cabeza de uno de los pernos de 20mm por lo que cabe completamente en el orificio que está cerca de los pernos de la cabecera.

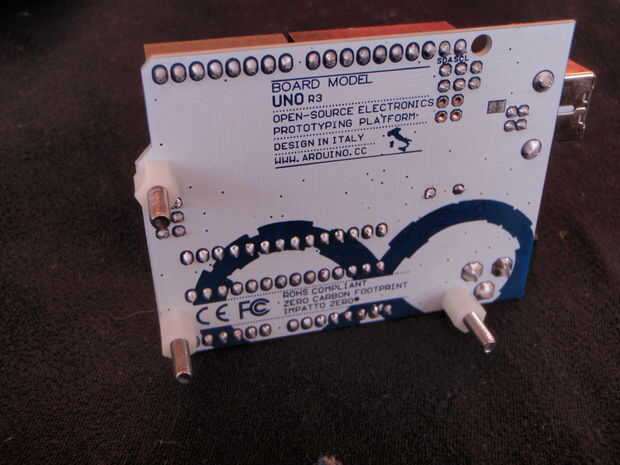

- Cuatro de los pernos de 20mm puede montarse en el ardunio con tuercas de 3mm, atornilladas en la parte inferior. (No separadores de nylon como se muestra en la foto)

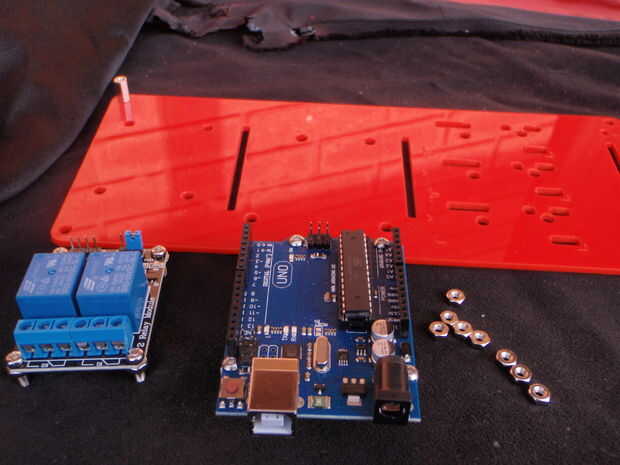

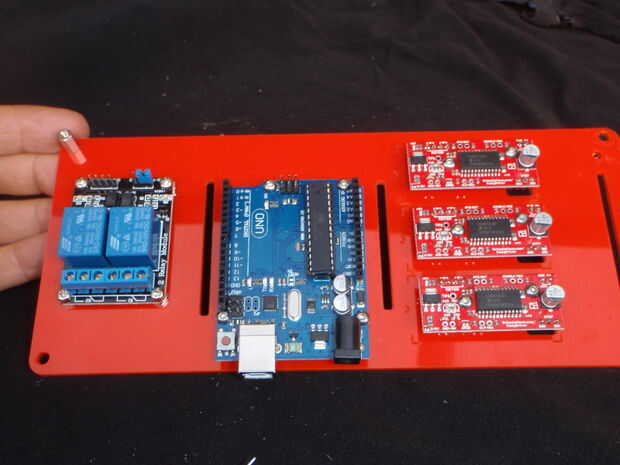

- Arduino puede ahora fijarse a la Junta de electrónica plástica con 4 tuercas.

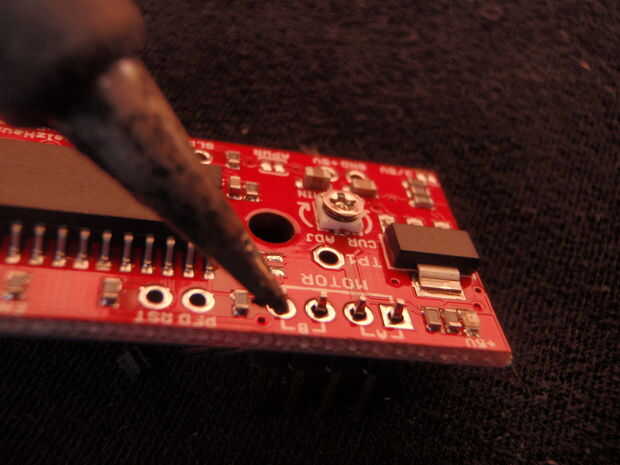

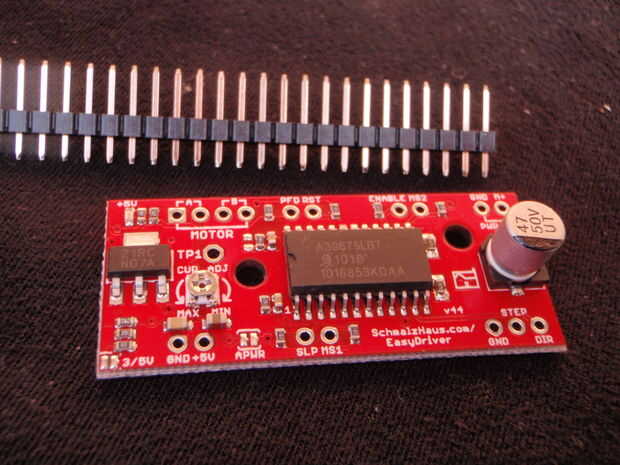

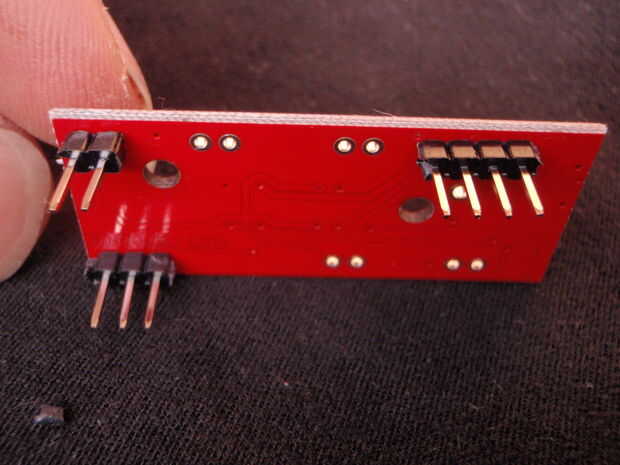

- Si el controlador fácil salió con patillas que pueden soldar en la parte posterior de la Junta.

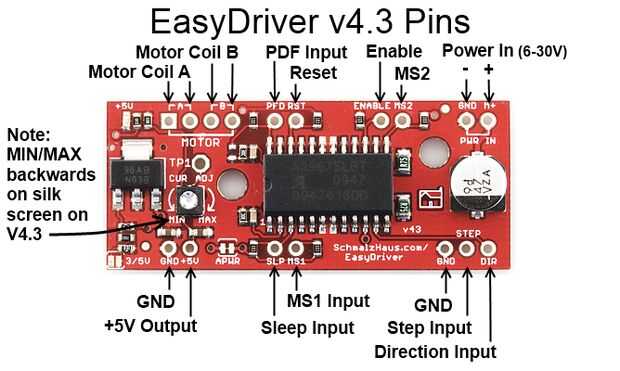

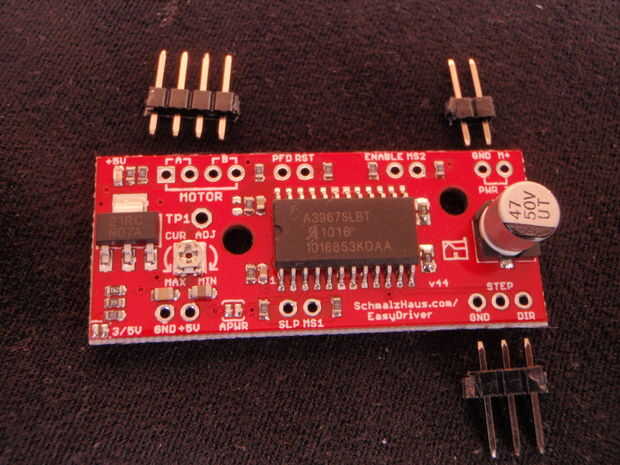

- Sólo la soldadura de pernos en el pin marcado poder en - +, GRD, paso entrada, entrada de la dirección, bobina de motor A y bobina motor B

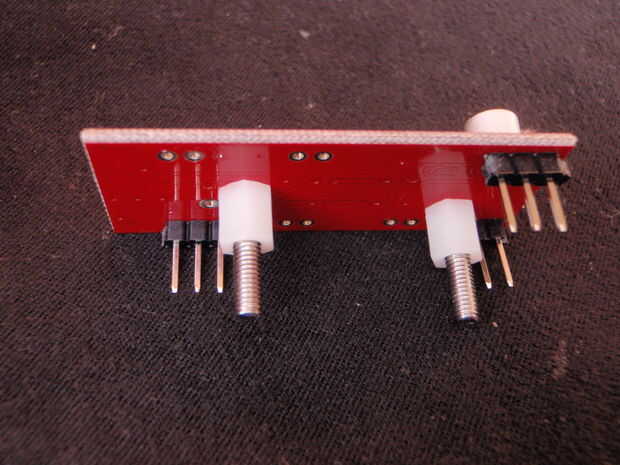

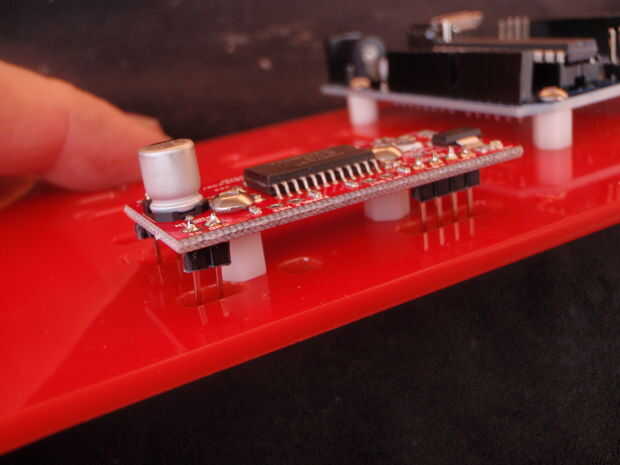

- Los controladores fácil 3 ahora pueden ser atornillados con pernos de 20 mm de M3, separadores de nylon de 6 mm y tuercas.

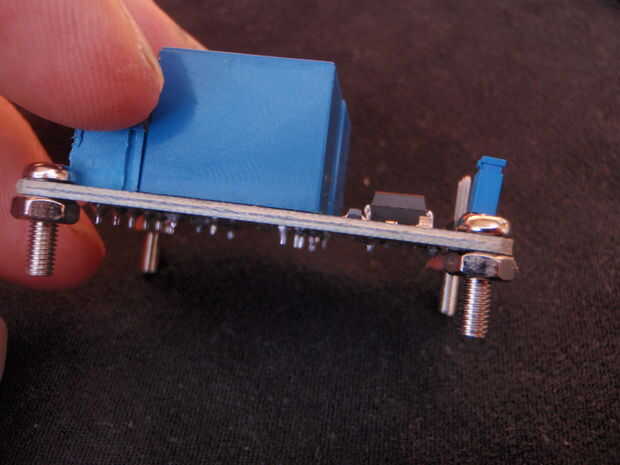

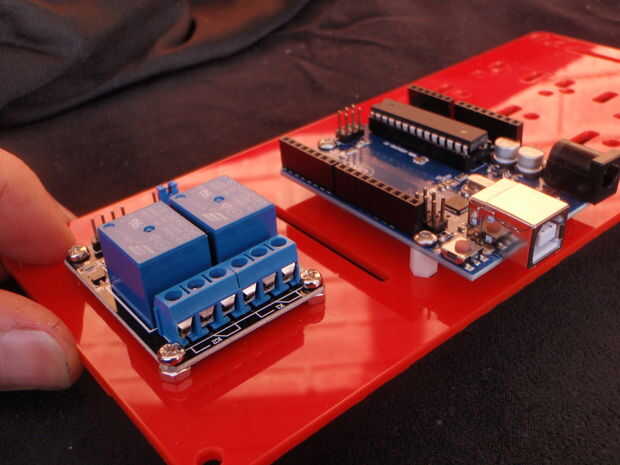

- El relé también puede ser atornillado con pernos de 16 mm de M3, utilice 4 tuercas en la parte inferior del relé como espacios para dar espacio a la parte posterior de la placa de circuito
