3D printed CNC mill (25 / 31 paso)

Paso 25: Configurar el control de corriente de conductor fácil por alexcphoto

Algunos fabricantes tienen un problemas un poco para los motores paso a paso para ejecutar confiablemente, Alex ha escrito amablemente hasta cómo establecer la corriente para sus motores

A-Ha... Vale. Encontré las matemáticas
y es esencialmente el mismo que con un sello de paso. Qué puede haber lanzado me un bucle for es que creo que los controladores fácil que llegué directo de Hong Kong en ebay tienen resistencias de sentido de bajo grado que no pueden ser el valor que deben ser... de hecho creo que estos son resistores estándar sólo sensación resistores (resistencias de sentido se suponen que ser super exacto pero cuesta un pelo más)

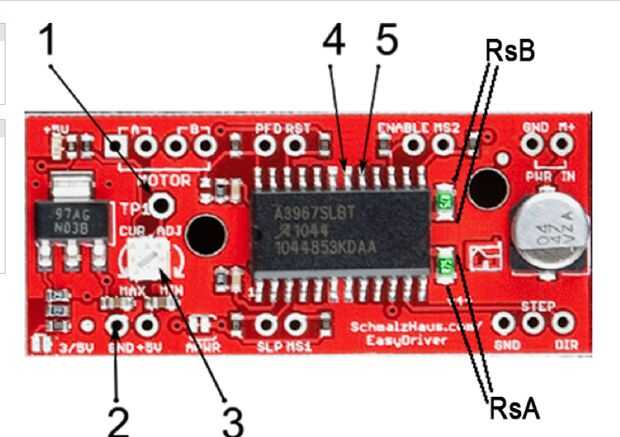

Aquí está cómo funciona. Medir la resistencia entre los pines marcados 4 y 5 (también se puede medir RsA es el mismo rastro, en diferentes lugares de la tabla) la clave es que desea que el valor de esa resistencia.

Este es su sentido resistencia valor (aka) Rs mina medida en 0,8 ohm (según por lo menos dos otros tutoriales este debe ser 1,5 ohmios)

A continuación mientras se enciende el tablero, y los motores están conectados, coloque la sonda de tierra de su voltímetro de contacto 2 y el + sonda en contacto con 1.

Ahora al girar el bote que la lectura en el voltímetro debe cambiar, esta lectura es el voltaje de referencia (AKA) Vref la última variable que necesite sea su corriente máxima Imax (mis motores son 0.4A)

Ahora para algunos simples de matemáticas. (8/rs) * Imax = Vref (ahora enchufo mis números) (8/0.8)*0.4 = 4

Así que si quiero mi limitador de corriente se establece en 400mA (0.4A) debo girar el bote hasta el Vref = 4volts.
