3D printed CNC mill (11 / 31 paso)

Paso 11: Instalar el motor de huso

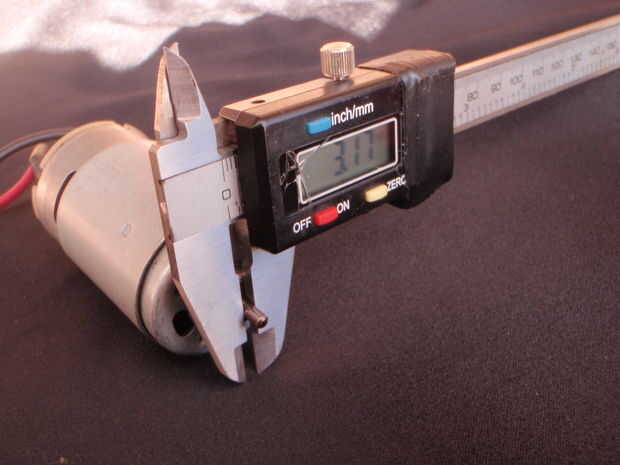

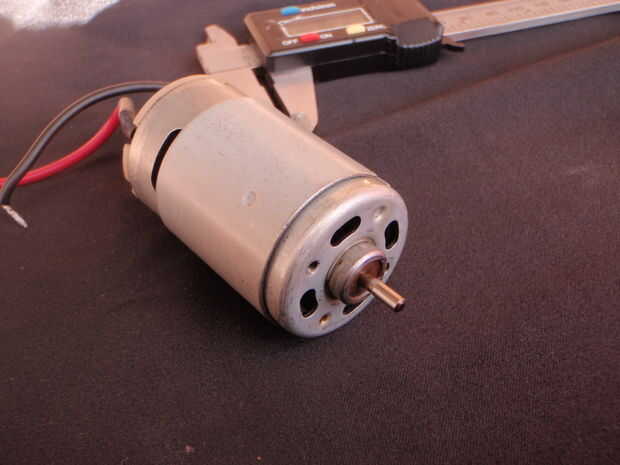

El motor tiene un tamaño de eje de 3,17 mm y 36mm de diámetro. Son bastante comunes y pueden compactarse forman un viejo taladro inalámbrico o comprado nuevo por menos de $20.00 normalmente cabría el motor después de que el eje Z se incorpora a la máquina, su muestra en el Banco para mayor claridad.

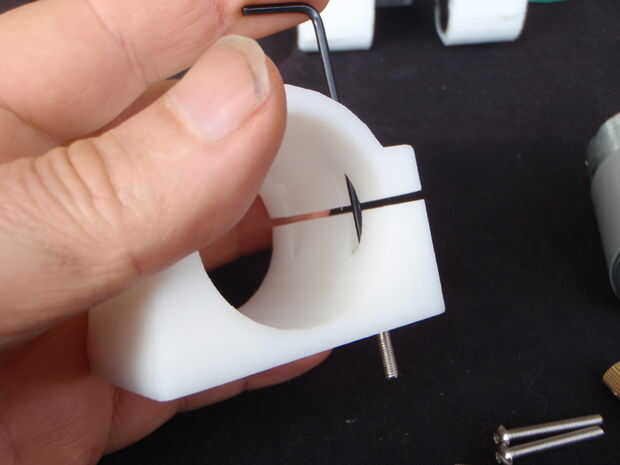

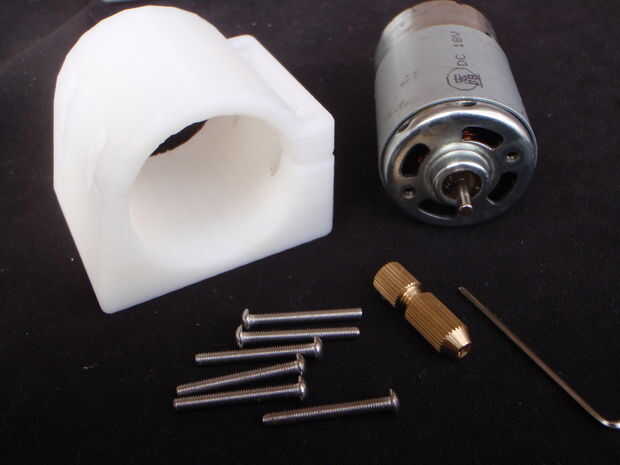

  • Ajuste el M3 cuatro pernos de 20mm en el Monte primero, como no se puede colocar después de que el motor esté en su lugar.

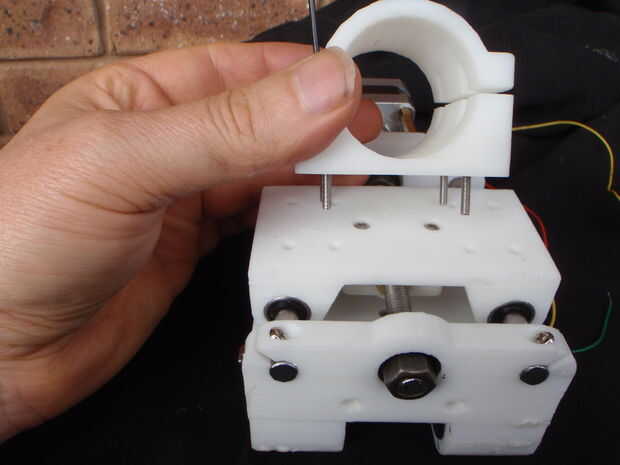

  • La montura puede fijarse entonces a la diapositiva de la herramienta.

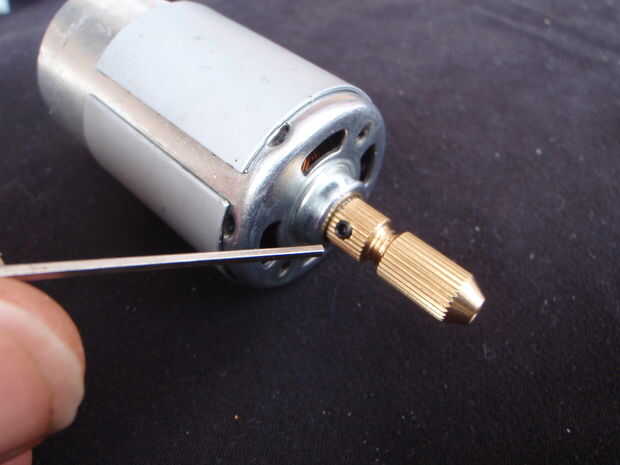

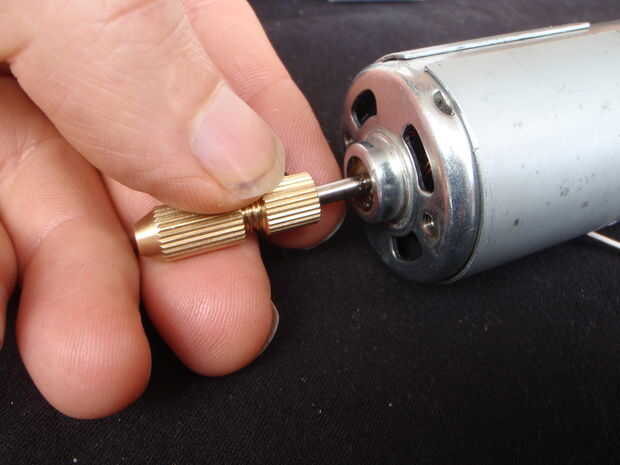

  • El mandril se puede montar el motor y aprieta la llave Allen.
  • El motor viene con una funda de metal debe permanecer en el motor.

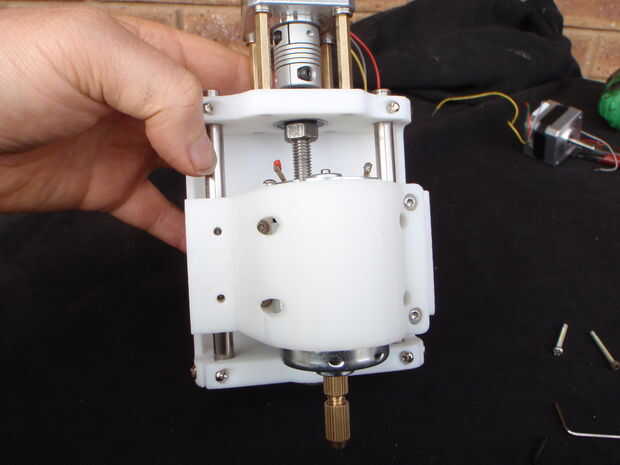

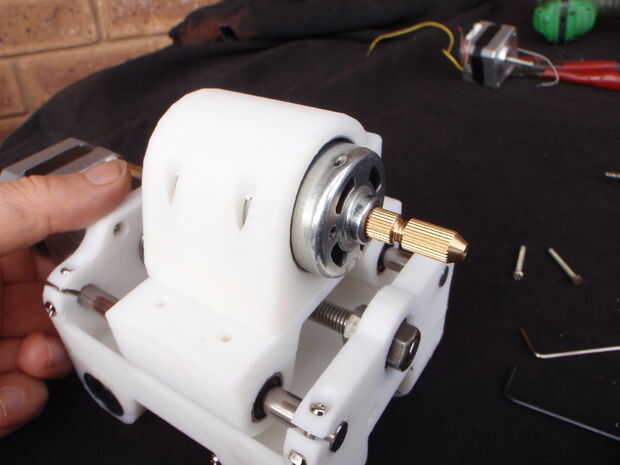

  • El motor puede ser deslizado en el montaje y la altura ajustada y apretada.

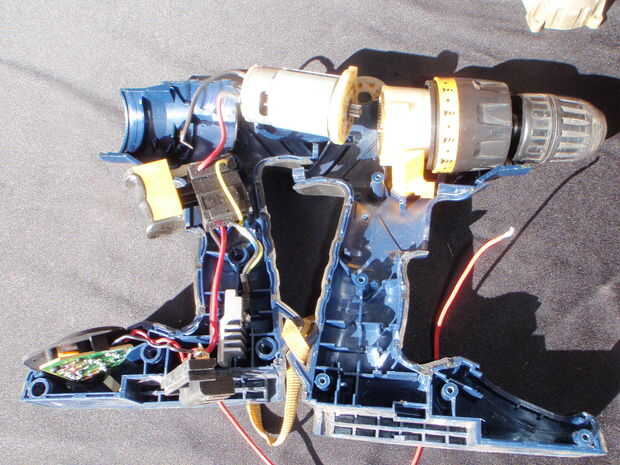

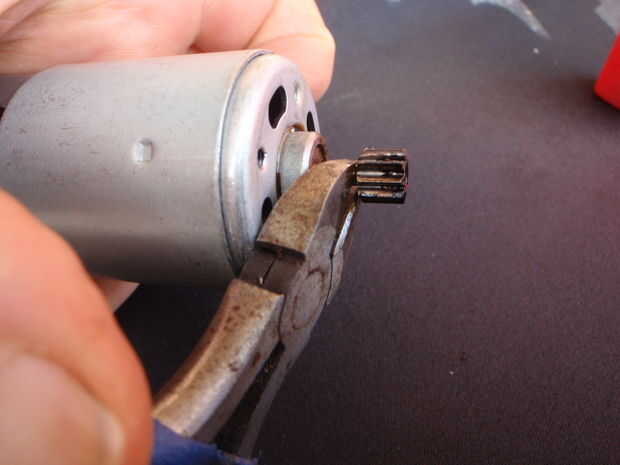

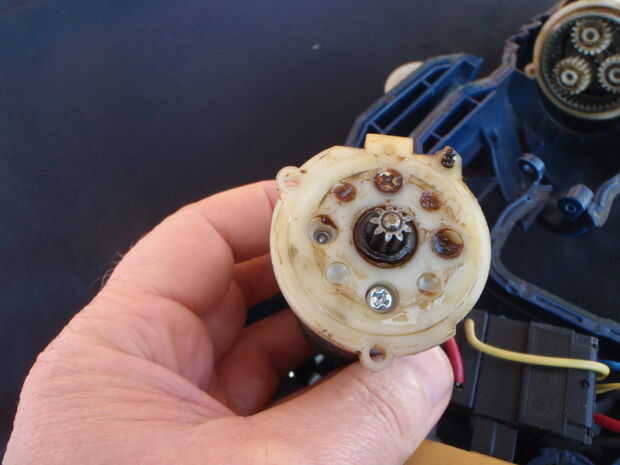

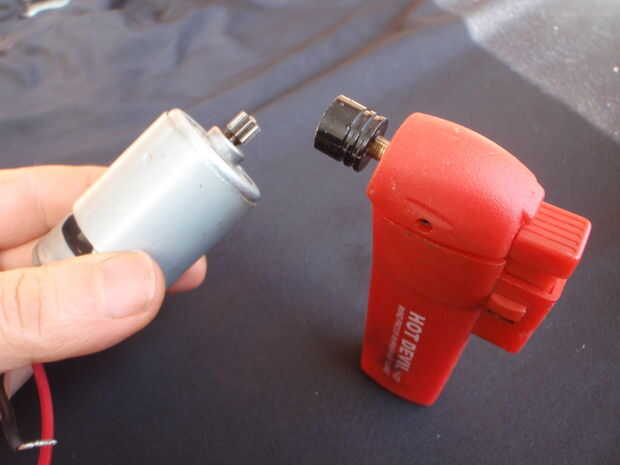

  • Si utiliza un motor de un taladro inalámbrico que el engranaje puede eliminarse aplicando calor a la marcha.

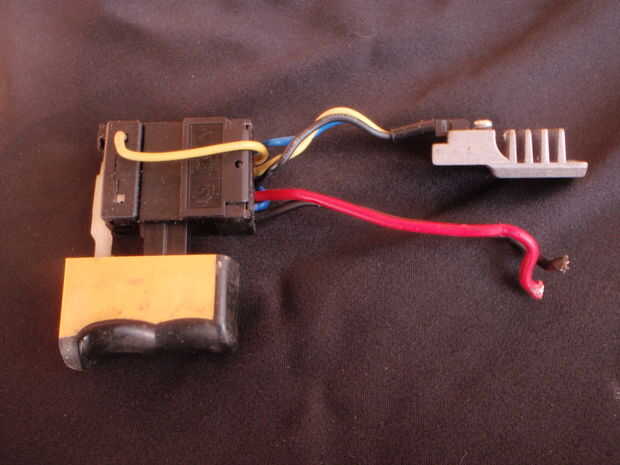

  • También hay un controlador de velocidad poco práctico en un taladro inalámbrico, que puede utilizar para cambiar las RPM del husillo si quieres.
  • Asegúrese de que el motor no está excesivamente desgastado y tiene una tensión nominal de al menos los 12volts y 12000 rpm
