Paso 7: 555 Timer: ciclo de trabajo de modo Astable

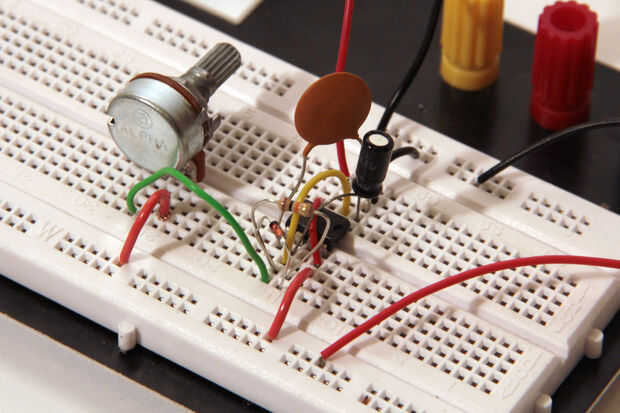

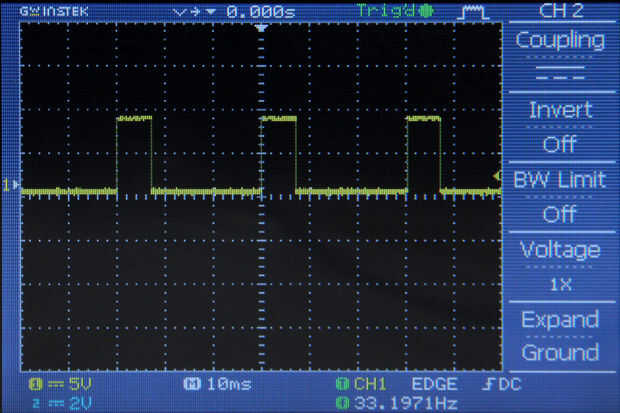

El ciclo de deber de una onda de pulso es la relación entre el tiempo que se pasa de alto a la duración total del alto y bajo estado. Se calcularon estas duraciones en el paso 5, y podemos combinarlos para calcular el ciclo de deber del 555:
ciclo de trabajo = (tiempo alta) / (duración total del tiempo de Estados altos y bajos)
sustituir las ecuaciones del paso 5 para obtener:
ciclo de trabajo = (0.7* (RA + RB) * C) / (0.7* (RA+ 2 * RB) * C)
Esto simplifica a:
duty cycle = (RA+ RB) / (RA + 2*RB)

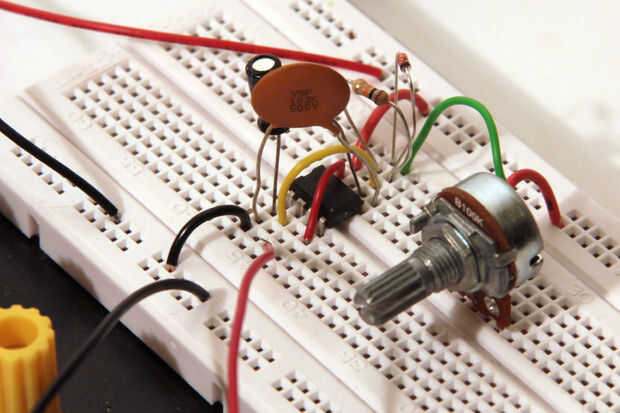

En la ecuación anterior, cuando RA es mucho mayor que RB (puede omitir los términos RB ) terminas con un ciclo de trabajo ~ = 1 y cuando RB es mucho mayor que RA (puede omitir los términos RA ) se obtiene un ciclo de trabajo = ~ 1/2. Así los límites del ciclo de deber con el circuito que se muestra en la fig 2 son 50% a 100%. Si desea obtener un ciclo de trabajo que fue menos del 50%, usted tiene que utilizar un circuito como el mostrado en la figura 1. En este circuito un diodo puentes RB durante la fase de carga de los 555 (mientras que la salida está en alta). ¿Cómo esto afecta la duración de la alta y bajo las fases de la salida?
La duración de la salida baja se mantiene:
t = 0,7 * RB* C segundos

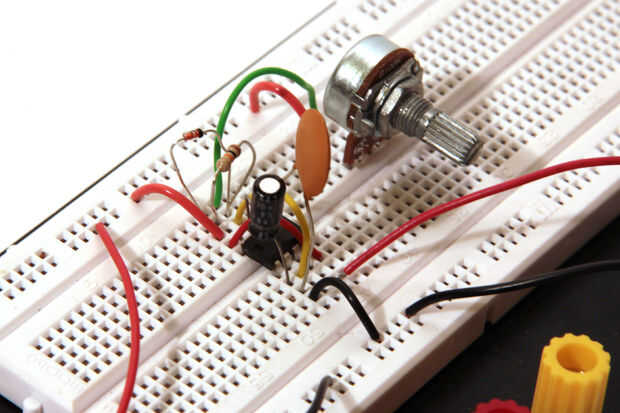

Esto sucede cuando el condensador se descarga, por lo que hay flujo de corriente desde el condensador, a través de RB (en el hacia arriba dirección en la Fig. 1) y en el pin de descarga del 555. Esta es la dirección opuesta del flujo de corriente que el diodo se acepta, así no corriente atraviesa el diodo. Durante este tiempo, el circuito en la figura 1 es equivalente al circuito en la figura 2.
Cambiar la duración de alto rendimiento, en particular la contribución de RB desaparece porque es ser circundada por el diodo. En este caso el condensador se está cargando por lo que hay flujo de corriente desde la fuente de alimentación Vcc, a través de RA (en la dirección hacia abajo en el esquema) y el diodo al condensador. Corriente no fluirá a través de RB porque la ruta a través del diodo es el camino de la resistencia de arrendamiento; el diodo está actuando esencialmente como un alambre a través de RB.
Anteriormente fue la duración de alto rendimiento:
t = 0.7* (RA+ RB) * C segundos
no podemos simplemente quitamos RB de la ecuación porque necesitamos dar cuenta de una leve tensión (aproximadamente 0.7V para diodos de silicio) a través del diodo. Calcula la forma general de la duración de alto rendimiento en el paso 5. Yo he reproducido a continuación:
t =-(RA+ RB) * C * ln [1/3 * Vcc / (Vcc - V0)]
debemos restar la caída de voltaje de diodo (Vd) de ambas instancias de Vcc en esta ecuación y extraer la contribución de RB
t = -RA* C * ln [(1/3 * Vcc-Vd) / (Vcc - Vd - V0)]
como en el paso 4, el voltaje inicial V0 equivale a 1/3Vcc
t = -RA* C * ln [(1/3 * Vcc - Vd) / (Vcc - Vd-1/3Vcc)]
t = -RA* C * ln [(1/3 * Vcc - Vd) / (2/3 * Vcc - Vd)]
t = -RA* C * ln [(Vcc - 3 * Vd) / (2 * Vcc - 3 * Vd)]
así que la duración de la salida alta es ahora
t = RA* C * ln [(2 * Vcc - 3 * Vd) /(Vcc - 3 * Vd)]
Observe cómo no hay ninguna dependencia de RB . Observe también cómo la caída de tensión en el diodo y la tensión de alimentación tiene un efecto en la ecuación.
Es bueno señalar que también puede utilizar el modo monoestable con un disparador externo para crear una señal PWM de ciclos de trabajo entre 0 y 100%. Explicó cómo hacerlo al final del paso 4. Más información sobre PWM con el 555 temporizador puede encontrarse en la hoja de datos.
