Calculadora de Temporizador 555 para RaspberryPi, Arduino o un PC Linux

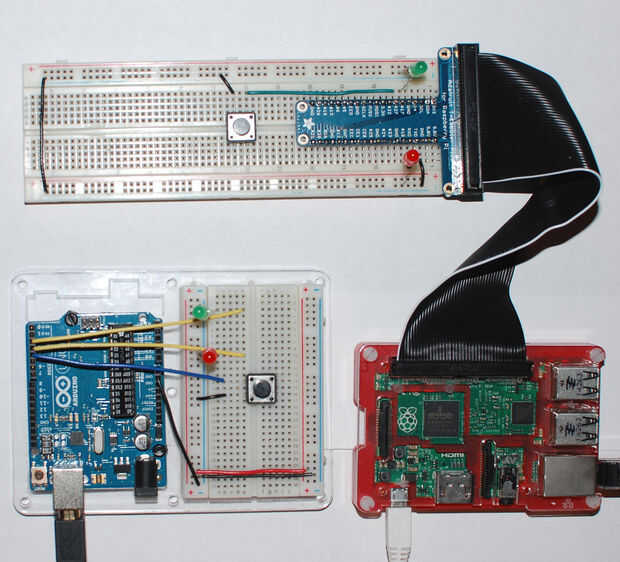

Este instructable es una calculadora para determinar los valores de resistor y capacitor a usar circuitos Temporizador 555 en común. He incluido versiones para el RaspberryPi y haría el Arduino con circuitos simples a parpadear dos LED como el 555. La versión para Linux PC sólo muestra los valores impresos.

Surgió la Idea de este comentario en este instructable donde construí un emulador de hardware para un 555 con un Arduino.

Me ocurrió una cosa: por qué una versión, en el Arduino, donde los tipos de componentes y los valores simplemente se programan en el software y así no tienen que existir como sólido objetos. Puedes seleccionar el tipo de circuito, introduzca los valores de la R + C componentes y uso un pin externo o software activar la señal de la fuente.

Pasos 1 y 2 son el programa y el circuito para el RaspberryPi, usted necesitará:

  • RaspberryPi - cualquier modelo
  • Protoboard
  • Interruptor de botón
  • LED rojo
  • LED verde
  • 2 resistencias de 470-560 ohmios
  • Los cables de puente o 22 sólida conexión cable de calibre *

* Puede utilizar cables de jumper de hombres y mujeres, pero uno de los zapateros de Pi de esta pagina de Adafruit hará mucho más fácil: http://www.adafruit.com/search?q=cobbler

.

Pasos 3 y 4 son el programa y el circuito para el Arduino, usted necesitará:

  • Arduino - utilizo un Uno
  • Protoboard
  • Interruptor de botón
  • LED rojo
  • LED verde
  • 2 resistencias de 470-560 ohmios
  • Los cables de puente o 22 sólida conexión cable de calibre

.

Paso 5 es el programa para un PC Linux, que es todo lo que necesitas.

Paso 6 explica cómo ejecutar el programa.
