Construir un generador de tonos - mejorar su encaje los circuitos mediante la adición de un temporizador 555 IC

en este artículo, aprenderás cómo mejorar tu colección de bloques de circuitos de presión mediante la adición de un temporizador 555 IC. Usted aprenderá las funciones de los pins en el chip 555. Aprenderás que cuando el 555 en modo astable, la salida del pin 3 es un flujo continuo de pulsos que se llama una onda cuadrada que se puede escuchar en un altavoz como un tono. Finalmente aprenderá cómo construir un circuito modo astable del 555.

Actualmente no hay conjuntos de circuitos de presión que tienen el temporizador 555 IC. Por lo tanto, usted necesitará comprar un temporizador 555 IC de electrónica aliada o su proveedor de electrónica favorita. Si no tienes la presión circuitos extremos SC-750 set puede adquirir el bloque de presión circuitos ocho pines zócalo del IC de C & S ventas. Añadiendo que estos dos componentes de su conjunto de bloques de circuitos de presión permitirá crear docenas de circuitos en torno a la IC Temporizador 555. El primer circuito que le mostrará cómo construir, es un generador de onda cuadrada simple. Fue inspirado por Forrest Mims III, y es un circuito muy útil que puede utilizar para conocer los componentes electrónicos tales como resistores y condensadores.

Circuitos de Snap es un juguete educativo que enseña electrónica con componentes electrónicos de encaje a presión-junto sin soldadura. Cada componente tiene el símbolo esquemático y una etiqueta impresa en su caja de plástico que es color cifrado para la identificación fácil. Que encajen con broches de ropa ordinaria. Los componentes también encajen en una 10 X 7 base rejillas en material plástico similar a una placa sin soldadura. Hay varios kits de ajustar los circuitos que van desde algunos circuitos simples para el kit más grande que incluye 750 proyectos de electrónica.

Todos los kits incluyen manuales impresos en color con fácil seguir esquemas para montar los proyectos. Las ilustraciones para cada proyecto se parecen casi exactamente los componentes como se ven en la rejilla de la base cuando termine. Porque el símbolo electrónico está impreso en cada componente electrónico, una vez terminado el proyecto, se verá casi exactamente como un esquema electrónico.

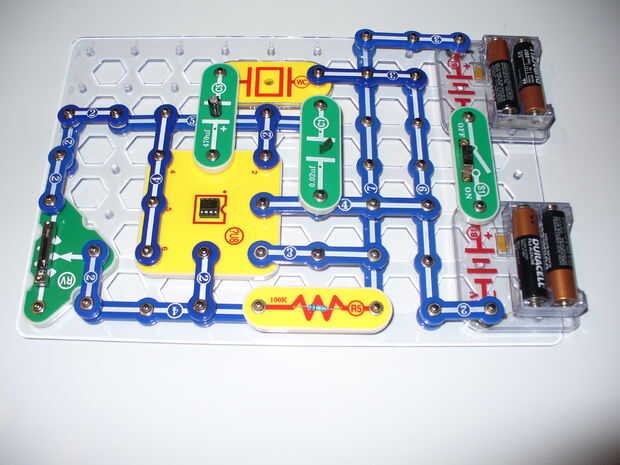

Encajar piezas de circuitos:

1 rejilla base (11 "x 7,7") # 6SC BG
¿1 ocho pines toma IC # 6SC? U8
1 altavoz # 6SC SP
1 Deslice el interruptor S1 # 6SC
1 100K ohm Resistor # 6SC R5
1 0.02uF condensador # 6SC C1
1 condensador de 470uF 6SC # C5
1 resistencia variable #6SC RV
1 silbato Chip # 6SC WC
2 batería titular (AA 2) # 6SC B1
1 solo Conductor rápido # 6SC 01
7 conductor con 2 broches de presión # 6SC 02
3 conductor con 3 broches de presión # 6SC 03
3 conductor con 4 broches de presión # 6SC 04
1 conductor con 5 broches de presión # 6SC 05
1 conductor con 6 broches de presión # 6SC 06
1 conductor con broches de presión 7 # 6SC 07

Ajustar circuitos refacciones pueden ser ordenadas por separado de http://cs-sales.net/sncirepa.html (todas las piezas están incluidas en el Snap circuitos extremos SC-750 set)

Parte de circuitos no rápido:

1 Temporizador 555 IC # NTE955M

Esta parte puede pedirse de Allied Electronics: http://www.alliedelec.com/search/searchresults.aspx?dsNav=Ntk:Primary %7 C 555 + temporizador 7% C 3 %7 C, Ny:True, Ro:0 & dsDimensionSearch = D:555 + temporizador, Dxm:All, Dxp:3 & país = 0

Partes de circuitos opcionales Snap (útil para probar el circuito pero no es necesario para la construcción del circuito):

1 0.1uf condensador # 6SC C2
1 condensador de 10uf 6SC # C3

Aquí hay un video del generador de tono (Nota: conecté el orador en la demostración de las 10uf condensador C3 porque no estaba segura si mi cámara de video recogía el sonido):
