Esto está destinado a todo aquel que quiera simplemente y barato hacer un generador para un cuadrado, triángulo o forma de onda combinada que puede ser la frecuencia y amplitud ajustable. Espero que esta audiencia está constituida principalmente de audio entusiastas que desean una base para un sintetizador y aficionado electrónica para principiantes que desean un pulso de reloj para un chip digital o reloj.
Nivel de dificultad
Si usted no tiene ninguna experiencia con los circuitos, esto será todo un reto y que una experiencia de aprendizaje. Si el esquema a continuación parece simple, esto será fácil.
Cosas que necesitará

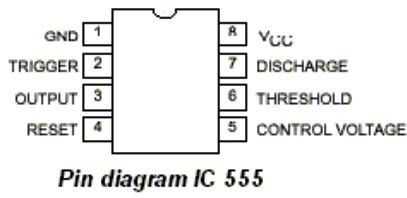

-Circuito integrado de '555' uno (usé un lm555, el ne555 está en la biblioteca por defecto de LTspice en misc y funciona exactamente igual)
Hoja de datos
Usted puede comprar uno de DigiKey 45 centavos
-Un TLV272 o similar de rail to rail
Hoja de datos
Cuestan 41 centavos en DigiKey
-Ya sea
1. las baterías con un voltaje combinado de 5-12 voltios y un módulo para sostenerlos.
O 2. Una fuente de voltaje DC entre 5 y 12 voltios, como un viejo cargador de teléfono celular.
-Tres potenciómetros
(Son necesarios si desea que la forma de onda frecuencia, amplitud o triángulo para ser ajustable. Si no lo hace, ellos pueden ser sustituidos por resistencias).
Los más baratos son 65 centavos
Estas versiones logarítmicas se escalan mejores para audio applicationst
-Resistencias (valores para decidir a continuación)
-Condensadores (los valores se decidió a continuación)
-LTspice o programa similar de la spice para simular el circuito.
Mi esquema es en LTspice
-Ya sea
1. un protoboard y cables a usar
O 2. Un perfboard, soldador, soldadura, 2 zócalos IC de 8 pines, por lo menos un pie de cable y las herramientas básicas para cortar y lo tira.
O 3. Un perfboard, una herramienta de ajuste de alambre, alambre en el calibre necesario para la herramienta y herramientas para cortar y pelar el cable.
Consejos y advertencias
-Soldadura a menudo contiene plomo. Lávese las manos después de manipularlo y tratar de no inhalar los vapores mientras se suelda.
-Cautines son muy, muy caliente, algunos alcanzan los 900 grados.
-Los casquillos de la soldadura y luego añadir las fichas. El calor puede dañar el IC.
-Cambiar las entradas de corriente y tierra puede destruir partes internas de la IC, por lo que no lo hacen.
-Empiece con el volumen mínimo y gírelo hacia arriba hasta que esté en un buen nivel. Este oscilador utiliza voltajes suficientemente altos como para volar los pilotos de cualquier auriculares.
-Si se utiliza este generador de señal con una carga de baja impedancia, asegúrese de ejecutar las salidas a través de un seguidor de voltaje que puede manejar la corriente que consumirá la carga. El TLV272 tiene dos OpAmps en el chip; otro puede utilizarse como el seguidor de voltaje si se necesita. Lo que significa que sólo hay que ver lo que un seguidor de voltaje y conecte el otro extremo de la viruta en consecuencia.
Explicación de los circuitos integrados de Temporizador 555 utilizado como oscilador es detallada aquí.
