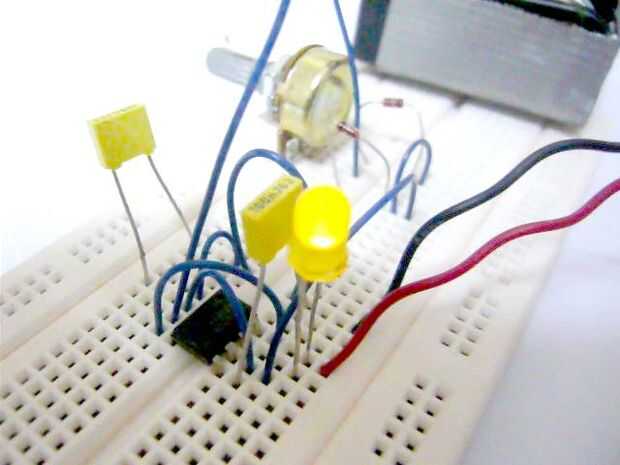

Simple (y sucio) pulso ancho de modulación (PWM) con temporizador 555

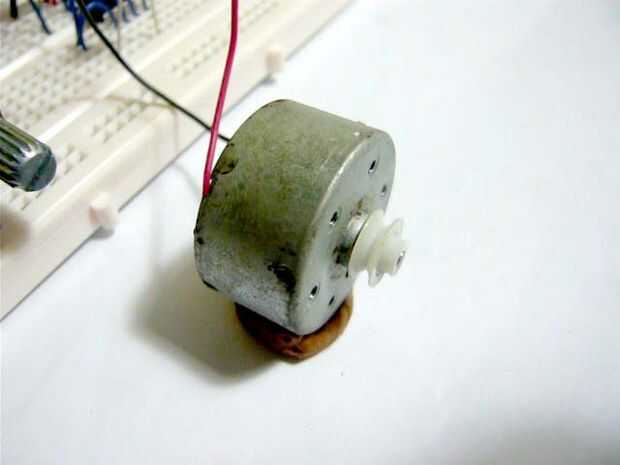

circuito Simple para el control de velocidad Motor DC (control de velocidad del ventilador, oscurecimiento de la luz / LED y etc.) con el temporizador 555.

También un buen punto de partida para los principiantes que quieran ensuciarse las manos con el IC 555 temporizador. Algunos podrían decir que este no es el enfoque más eficiente, pero bueno (Lea el título), es simple y funciona.

Compruebe la salida de video.
Más imágenes y descripción aquí.

Modulación de anchura de pulso (PWM)

Poner simplemente PWM es el proceso de encendido y apagado de la conmutación a un dispositivo de pulsos a una frecuencia específica. Mismo enfoque utilizado en los potenciómetros comerciales, controladores de velocidad de ventilador de CPU y controlador de velocidad motor de corriente continua, etc..

Eso es lo que intentamos lograr aquí.
