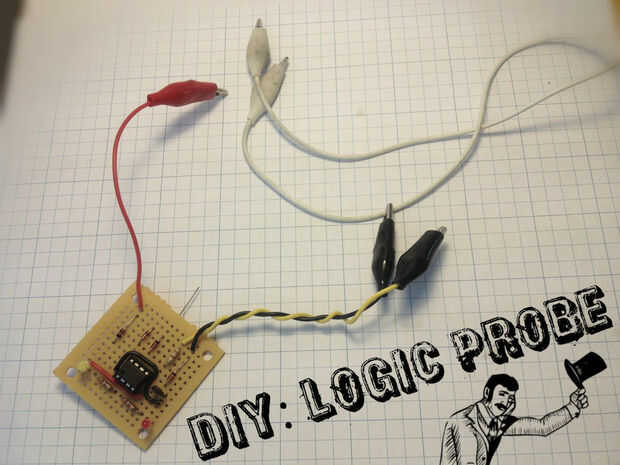

Construir su propia sonda lógica en la barata usando un temporizador 555.

¡ Hola! Haciendo clic en este instructable eres un paso más cerca de edificio barato, fácil de construir, y lo más importante es útil gadget poco... Probe una lógica! Una sonda lógica es útil cuando se trabaja con varias fichas. Mediante el uso de una sonda lógica, usted puede saber si un alfiler en un chip tiene alta o baja tensión observando los LEDs en el circuito.

Este circuito utiliza un temporizador 555 en rangos de potencia de 5V-18V. También puede ser utilizado para probar los circuitos TTL! No voy a través de mucho de la teoría sobre cómo lógica puntas de prueba de trabajo, pero estoy seguro de que puedes buscar en este sitio para obtener una explicación del funcionamiento interno de las puntas de prueba lógica.
