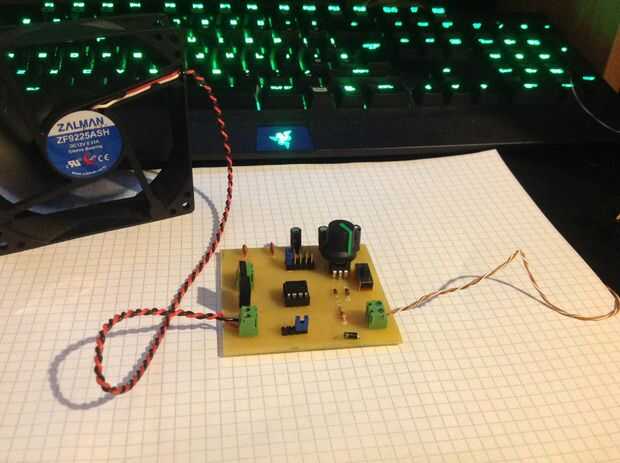

Dentro de este instructable el temporizador 555 se utiliza para crear una señal PWM variable que puede variar de ~ 5% ~ 95% de la energía suministrada mediante una resistencia variable.
PWM es una técnica utilizada en todo el mundo en electrónica para variar la alimentación a los dispositivos y componentes como motores, LEDs y ventiladores.
Controlar la proporción de que un componente es alto (a) a la vez su bajo (apagado) puede variar la potencia total suministrada a él. Por ejemplo si un motor fue alimentado desde una fuente de alimentación 12v y 50% de la energía suministrada era baja y 50% fue alta, entonces el voltaje promedio del motor recibe es 6v lo que es la mitad corre lo más rápido. La relación entre el tiempo de que un componente es alto a la baja puede ser expresada como un porcentaje como en el ejemplo anterior y el porcentaje de que un componente es alto en comparación con el bajo se llama el ciclo de trabajo. Estos porcentaje corresponden a tiempos por ejemplo un 50% a 50% de descuento puede corresponder a 500ms a 500ms off y esto crearía una frecuencia de 1 hertz. Cuando se utiliza PWM la frecuencia suministrada a un componente debe ser suficientemente alto como para que su no notado. Por ejemplo un motor suele ser sobre unos pocos miles hertz como cualquier cosa más abajo y el motor no giran suavemente. Esto significaría que los porcentajes de 50% a 50% de descuento correspondería decir 0.25ms a 0.25ms que sería fuente de 6v de 12v y una frecuencia de 2000 hertz que es lo suficientemente alto como para que funcione el motor. La señal de PWM de este tablero puede variar desde 1hz hasta 10khz, dándole una gama de posibles usos del LED a motores.
