Un Quadcopter de gato muerto SK450 para llamar a su propia (8 / 31 paso)

Paso 8: Montaje Q cerebro

En este paso, vamos a montar el cerebro Q cuatro-en-uno ESC al chasis quadcopter y hacer un enrutamiento de cables menor.

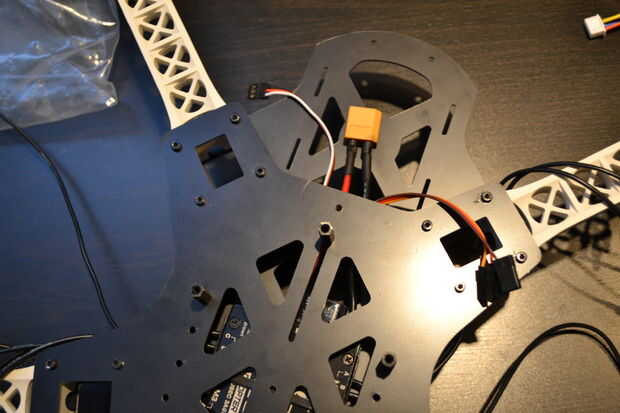

El cerebro de Q ahora está listo para conectarse el quadcopter. Va ser montaje el cerebro Q entre las placas de cuerpo de gato muerto superior e inferior. Esta posición permitirá a los conductores del motor fácilmente se enruten hacia abajo la parte inferior de los brazos del quadcopter, el cable de la batería se enruten hacia atrás de lo quadcopter, y el control conduce a canalizarse hacia arriba a través de la placa superior del cuerpo para el controlador de vuelo (que se montará en el paso siguiente). Es un poco difícil de describir la posición de montaje del cerebro Q en palabras, así que definitivamente revisa las imágenes de abajo. El trabajo de colocar realmente el cerebro Q se hace con ataduras de cremallera como se muestra en las fotos ya que el cerebro de Q carece de cualquier tipo de soportes o agujeros.

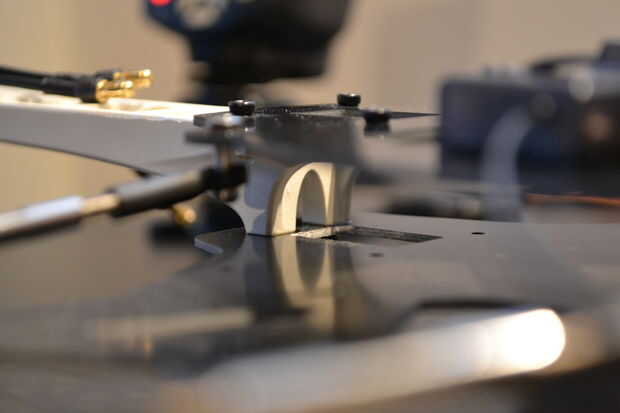

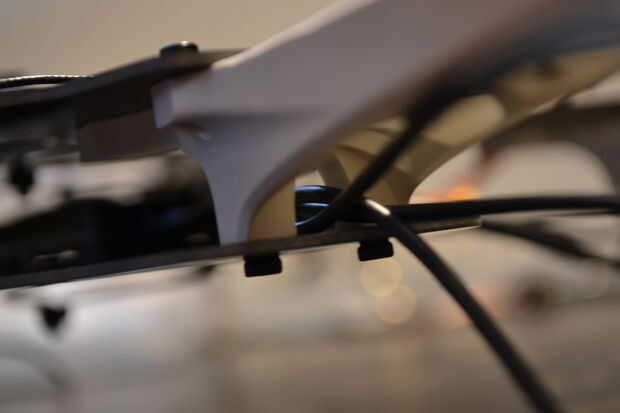

Después de que se fije el cerebro Q, le hacemos un poquito de enrutamiento de cables. Si te fijas en los brazos de SK450 en el punto donde los brazos unen la placa del cuerpo inferior, notará una pequeña especie de arco de apertura. Cada uno de los motores son alimentados por tres cables del cerebro Q. Por lo tanto, simplemente pegan cada conjunto de tres cables del cerebro Q por el arco en el brazo más cercano.
