Paso 4: Colocar puntales de montaje de cámara
Los puntales de montaje de cámara son viguetas de refuerzo usados para limitar la cantidad de flexión el gato muerto que experimentará la placa inferior de cuerpo bajo el peso de una cámara. En este paso vamos a añadir estos puntales de montaje de cámara para el quadcopter.
En la parte delantera de la placa inferior de gato muerto SK450, hay una especie de plataforma que tiene una cámara para fotografía aérea, la videografía o FPV (o puede llevar a cabo un cardán de cámara). Este estante es un poco de un voladizo aunque, para asegurarse de que no flex demasiado bajo el peso de una cámara adjunta y también para evitar que la plataforma de rebote y estropear tu video. Ahora vamos a añadir dos puntales para apoyar la plataforma.

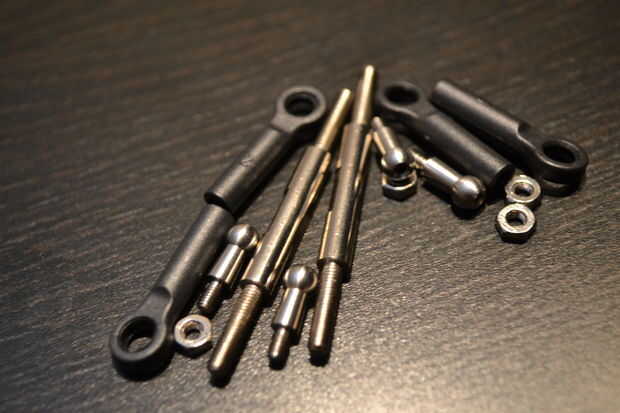

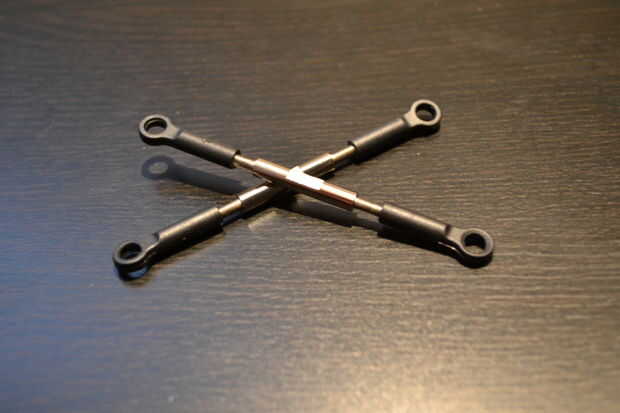

Los puntales se vienen en tres partes: una varilla metálica roscada en los extremos y dos trozos de junta universal. Para montar los puntales, atornille una pieza de empalme universal en cada extremo de cada varilla roscada. Modificar el empalme universal para que sean paralelas.

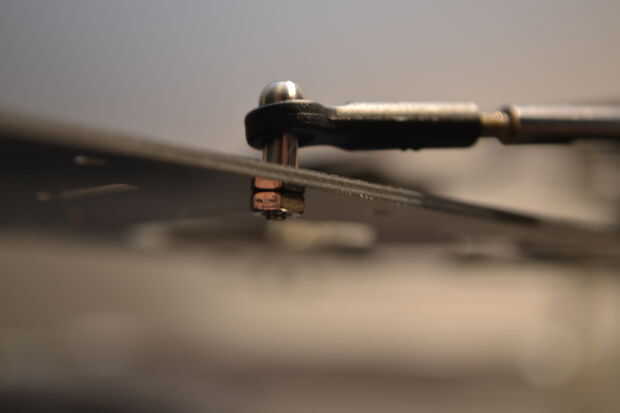

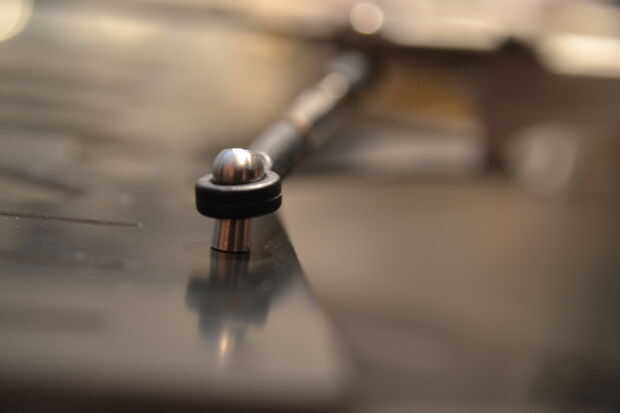

Los dos puntales de montaje sobre el marco SK450 con dos rótulas cada. Ataremos los puntales primero a la placa superior SK450 y luego a la plataforma de cámara en la placa inferior. En primer lugar, recoger uno los puntales que montado y una de las rótulas. Poner el extremo roscado de la rótula a través de la Junta universal en un extremo de la costilla. Después, ponga el extremo roscado de la rótula hasta uno de los agujeros en la placa superior del cuerpo. Por último, colocar un punto de bloqueo de rosca el tornillo de la rótula y atornille una tuerca en la articulación para sostenerla en lugar. Si estás un poco confundido en este punto, echa un vistazo a las imágenes en este paso para obtener aclaraciones; Este paso no es tan complejo como parece. Repita este proceso con el otro puntal.

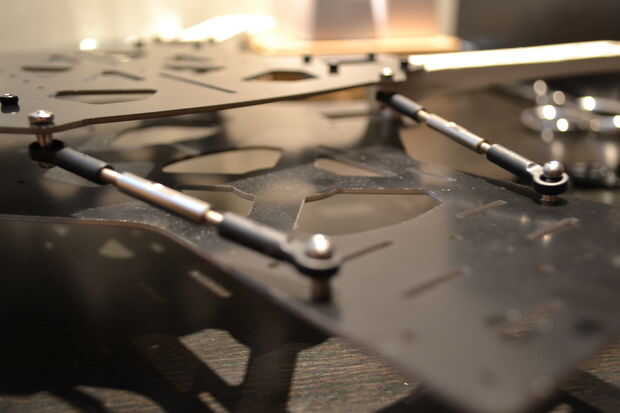

En este punto debe tener los dos puntales conectados a la placa del cuerpo superior de SK450. Ahora Ataremos los otros extremos de las barras a la plataforma de la cámara. Primero, usted necesitará ajustar la longitud de los puntales por atornillar abajo o aflojar los empalmes universales. Desea que los puntales que bastante apretado para que el expositor de cámaras sólo puede doblar un poquito antes de ejecutar de holgura y en lugar bien por los puntales.
Como antes, inserte el extremo roscado de la rótula a través de la articulación universal en el puntal y abajo a través del orificio en el expositor de cámaras. Luego, depositar un poco de bloqueo de rosca en la rosca de la Junta de rótula y enroscar una tuerca. Repita con el otro puntal y finalmente haya terminado con este paso.
