Paso 31: Apéndice B: actualización del Firmware KK2.1 - actualización
En este paso vamos a actualizar el firmware de la tarjeta de controladora de vuelo KK2.1.
Enchufe en su KK2.1
Empezaremos por tapar la Junta KK2.1 en nuestro ordenador vía el programador USBasp.
En primer lugar, conecte el extremo de 10 pines del cable programación en la placa del programador de atmega32 de USBasp. En segundo lugar, conecte el extremo USB del atmega32 de USBasp programador en un puerto USB disponible en su computadora.

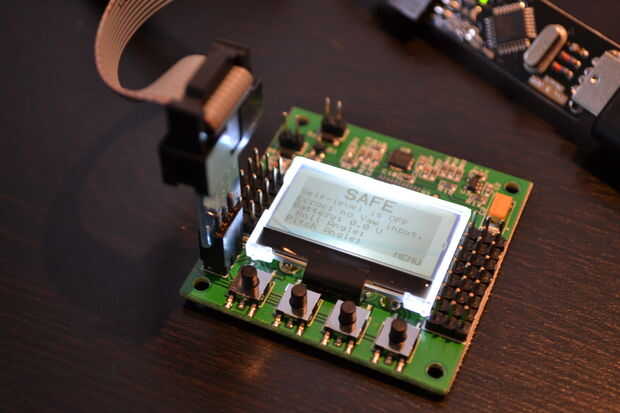

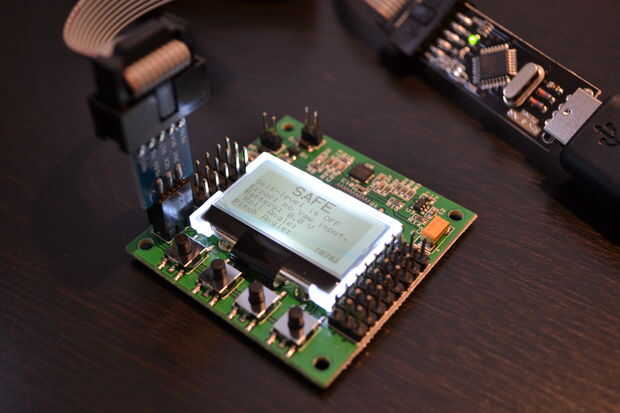

Ahora, el tercer y último paso es conectar el lado de 6 pines del cable de programación de ASP en el tablero KK2.1. Sin embargo, importa la dirección del cable. Afortunadamente, es fácil de averiguar que si tiene el cable al revés y si accidentalmente enchufa el cable de la dirección equivocada, no te preocupes, no hay daño caerá sobre tu tabla KK2.1. Para que cuando se conecta el lado de 6 pines de la ASP de programación por cable en el tablero KK2.1, que debe ver pantalla de KK2.1 enciende y la pantalla del "Seguro". Si tu KK2.1 no enciende, tienes el cable en hacia atrás, tan sólo girarlo 180o y todo estará bien.
Para usuarios de Windows, hay una última cosa que hacer. Cuando se conecta en su KK2.1, probablemente notará un mensaje aparecen en su computadora, informándole que Windows intenta instalar al controlador para el dispositivo nuevo. A pesar de sus esfuerzos, Windows fallará en esta tarea y vamos a tener que darle alguna ayuda localizando el controlador USBasp que nos descargamos en el paso anterior:
- Ir a su inicio menú y escriba "Administrador de dispositivos." A continuación, abra el administrador de dispositivos, que debe ser el primer elemento de la lista de programas.

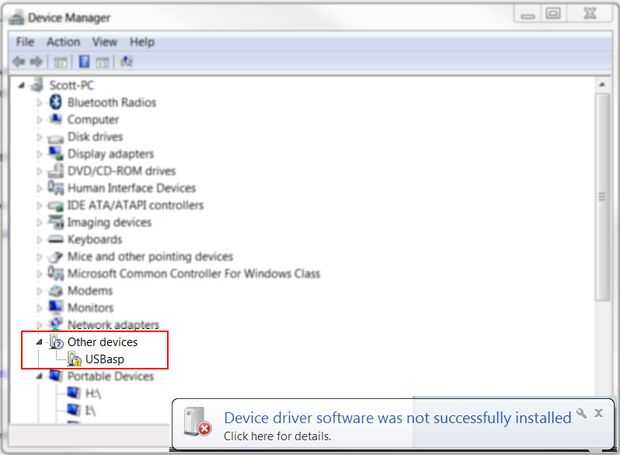

- En el administrador de dispositivos, debería ver apartado llamado "Otros dispositivos" y si amplían esta sección, encontrará una entrada denominada "USBasp."
- La marca de exclamación amarilla poco significa que algo ha ido mal, que es decir, el controlador no se carga, así que haga clic derecho en la entrada del USBasp y en el menú, elija "Update driver software..."
- En el cuadro de diálogo que aparece, elija "Buscar mi computadora para el software de controlador".
- En la siguiente pantalla, haga clic en el botón "Browser...".

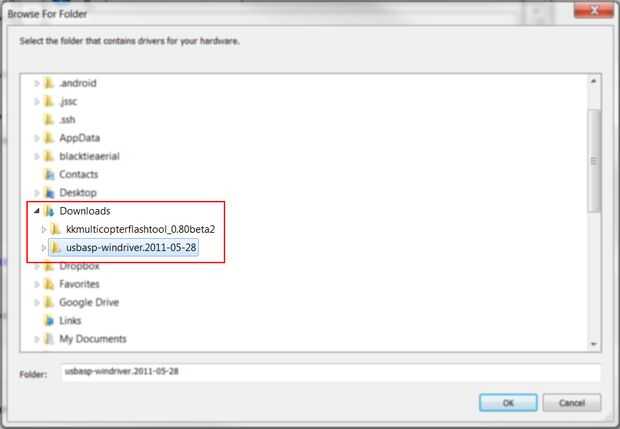

- Busque la carpeta de controlador USBasp que nos descargamos en el paso anterior, selecciónela y haga clic en "Ok"
- Por último, haga clic en siguiente y Windows instalará el software del controlador USBasp y ahora estamos listos para seguir adelante.
Actualizar el Firmware
Por fin es finalmente tiempo para hacer la actualización del firmware actual. Así que empezar ejecutando el KKmulticopter Flashtool descargamos en el paso anterior (generalmente tarda diez segundos más o menos para empezar). Hay un total de cinco campos en el programa KKmulticopter Flashtool que necesitamos establecer para que la actualización del firmware trabajar.
- En el campo de "programador", elija "USBasp"
- En el campo "Puerto", seleccione "usb"
- En el campo de "controlador" elegir "HobbyKing 22.1 y KK2.1.
- En el cuadro "flasheo de firmware", en la pestaña de "repositorio", elija "KK2.1" en el primer menú desplegable. Un poco de explicación aquí: hay dos formas de actualizar el firmware de su KK2.1, o puede elegir un archivo de firmware de su equipo o puede que el software recuperar el firmware mejor desde el repositorio gestionado por Lazyzero. Esta segunda opción es mucho más fácil. En el momento de escribir esto, el mejor firmware disponible es el "KK2.1 V1.9S1 por Steveis" pero al actualizar el firmware una versión aún mejor puede estar disponible.
Finalmente, con todos los campos, haga clic en el botón verde del lado derecho de la zona de firmware flasheo. El proceso de actualización del firmware puede tomar 20 a 30 segundos o menos pero finalmente usted debería ver un mensaje en el flashtool KKmulticopter indicando que el firmware flasheo el proceso fue exitoso.
Felicitaciones, han actualizado correctamente el firmware KK2.1.
