Un Quadcopter de gato muerto SK450 para llamar a su propia (7 / 31 paso)

Paso 7: Soldar conector batería Q cerebro

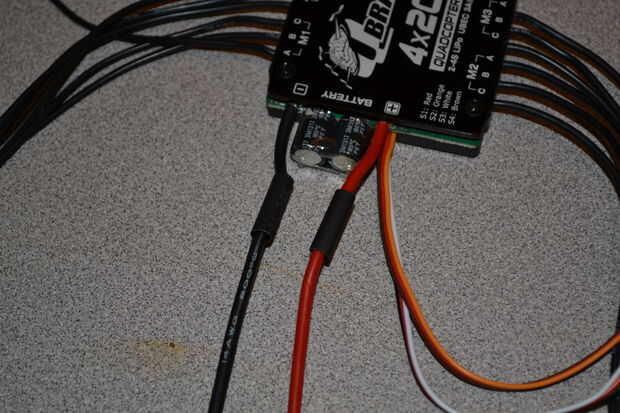

Con el fin de conectar la batería al sistema de la electrónica de los quadcopter, necesitamos soldar un conector de batería para el cerebro Q cuatro en una ESC. En este paso haremos exactamente eso.

En el siguiente paso, ataremos el cerebro Q cuatro-en-uno ESC al chasis quadcopter. Pero antes de que podemos hacer eso, sólo tendremos que soldar un conector de la batería a los cables de la batería del cerebro Q.

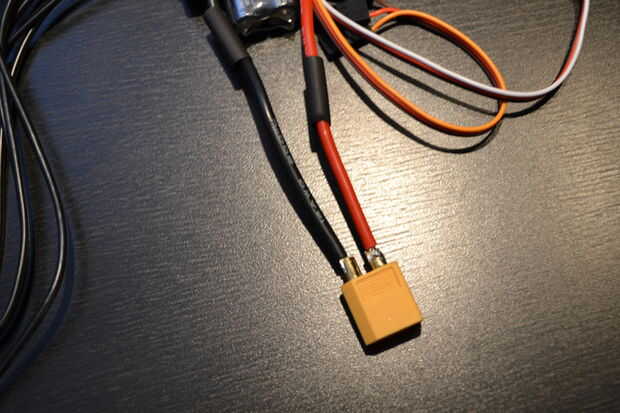

Así, mientras se calienta el cautín determinar la orientación de la clavija. En otras palabras, ya que la clavija es polarizada (sólo funcionará en una dirección) necesita saber que cable se conecta al que conecte Polo. Los tapones de la batería - que, por cierto, se llaman conectores XT60 - tienen forma de flechas, con un extremo plano y un final puntiagudo. El cable rojo de la cerebro Q debe soldarse a la punta plana del enchufe y el cable negro debe soldarse al lado puntiagudo.

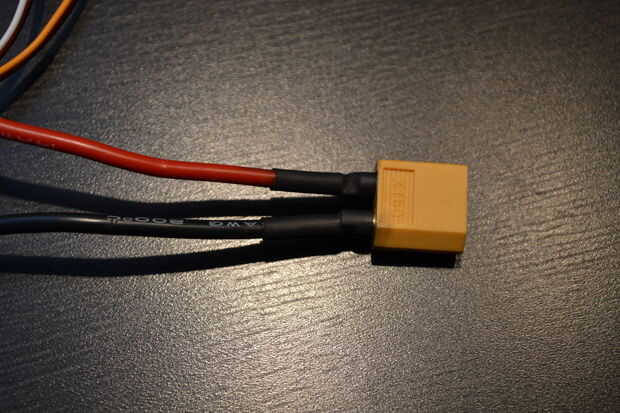

Ahora para el proceso de soldado. En primer lugar, deslice ½" pedazo de contracción de la tubería sobre cada uno de la batería del cerebro Q lleva. Luego, con cuidado porque son obviamente muy calientes soldadores, soldadura al cerebro de Q los cables de la batería al conector XT60 en el orden mencionado anteriormente. Entonces, después de dar a la soldadura un par de minutos que se enfríe, deslice las secciones de tubería sobre las conexiones de soldadura del encogimiento. Por último, aplicar calor, con una pistola de calor, o un encendedor o incluso un partido, a la contracción de la tubería para terminar la conexión de la batería.
