Paso 8: Consejos y trucos para soldar DIY consejos
Ahora que termines haciendo la Junta, algunos consejos y trucos para realmente de relleno y los de soldadura. Ya que estos requieren de soldadura en la parte superior e inferior y no tienen ningún soldermask son un poco más duras que una placa comercial, pero no imposible.

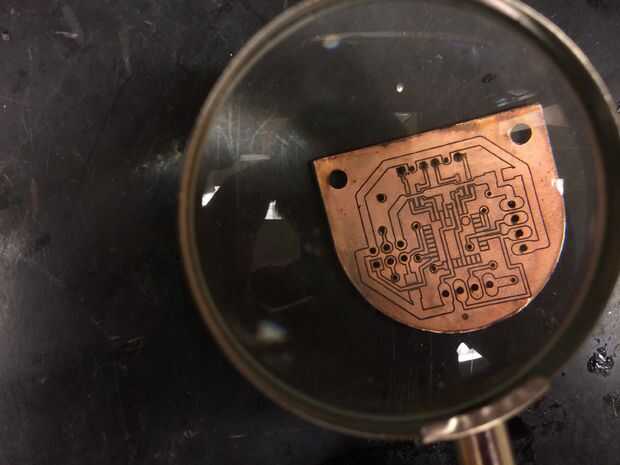

(1) visibilidad es el nombre del juego: usted puede soldar a cualquier cosa que se puede ver. Echada incluso pequeñas almohadillas son fáciles de soldar con una punta fina, como se puede ver. Así que Tómese su tiempo para configurar una lupa (en un titular) o encontrar un antiguo microscopio de disección.
(2) usted puede usar soldadura de pasta y un horno de reflujo (o placa) para las piezas de montaje en superficie fina, pero he encontrado es un problema más que merece la pena. Usted realmente puede soldar piezas pequeñas fácilmente con buena visibilidad. Pero si tratas de reflujo, considere una soldadura de mylar de corte láser pega la plantilla - gran trabajan.
(3) Compruebe la continuidad de la traza y el aislamiento con un multímetro antes de la soldadura de componentes. Es mucho más fácil uso un razorblade para separar unas zonas de incompleta etch (o un poco de soldadura para limpiar un tenue rastro demasiado grabado) antes de que hay componentes de la forma.

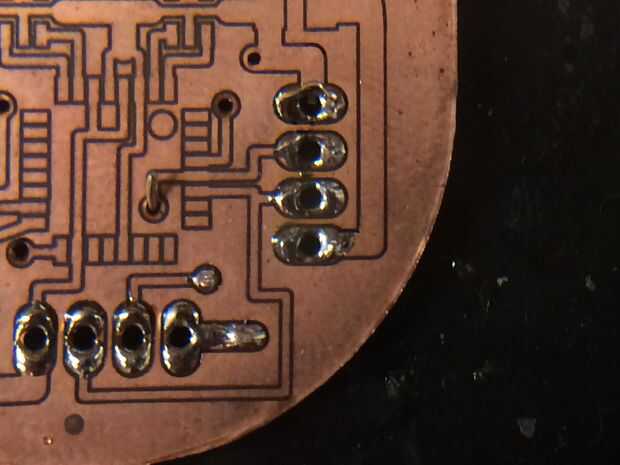

(4) considerar estañar sus almohadillas antes de intentar que les de la soldadura. Es muy rápido con un hierro caliente para derretir un poco de soldadura en cada tecla, y lo haremos soldaduras componentes mucho más fácil si la almohadilla ya tiene soldadura mojarlo. Esto es especialmente cierto para los cojines de montaje en superficie.
(5) de la soldadura de las vias antes de cualquier otro componente de relleno. Despojado de uso cable de núcleo sólido, soldadura en ambos lados, luego uso tijeras para recortarlo lave.
(6) tener cuidado de que no levante las almohadillas al insertar cables. Si se corta un agujero desalineado puede levantar el borde del cobre del substrato carbonizado. Ir fácil. Cuando esto ocurre las pastillas luego doblar en lugar de romperse, por lo que generalmente puede doblarlas en forma con pinzas o una uña bien colocada.
(7) ser estratégico sobre qué partes poner primero. Suele comenzar en el centro del tablero y trabajar mi camino hacia el exterior para que partes altas (TO220 paquetes son grandes culpables) no bloquean el acceso de la soldadura de hierro.
(8) tienen alguna mecha de soldadura útil para limpieza de puentes inadvertidas. Sin embargo, los puentes pueden ser despejó a menudo simplemente ejecutando una punta caliente abajo la ranura entre rastros.
(9) estas placas son de prototipos, pero si necesitas algo rugoso, capa (después de todos los componentes se sueldan) con un spray de epoxi aislante duro.
