Paso 4: Generar vector art para el cortador
Ahora que ya tienes imágenes del cobre y los agujeros de la tarjeta, debe importarlos en su programa de gráficos para procesamiento posterior. He escrito estas instrucciones para Adobe Illustrator, pero debe ser capaces de lograr efectos similares en otros programas de gráficos vectoriales. El objetivo de este proceso es convertir el arte en continuo trayectorias que describen los rastros para el láser a seguir y también para compensar los caminos para tener en cuenta el ancho de haz de láser.
¿Por qué no usar el láser para la trama, toda la pintura excepto en rastros de cobre? Cuando el láser explosiones de pintura ausente, crea una niebla fina que restablece (incluso en áreas despejadas) y resiste el ataque. Para solucionar este problema tratamos de quitar como poco de pintura como sea posible (por lo que hay menos niebla) y hacer varias pasadas. Con este método "aguafuerte de aislamiento" también es más eficiente cuando tenemos grabado químicamente, porque hay menos cobre para disolver.

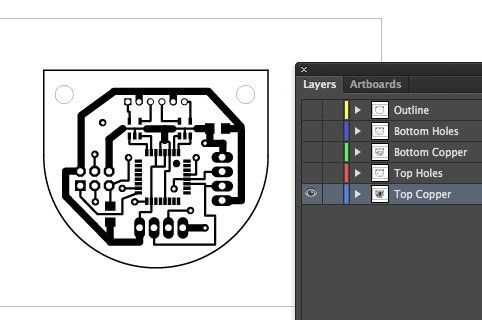

(1) abrir todos los archivos EPS en Illustrator y copiar y pegar su contenido en capas separadas de un documento. (Usando [Ctrl]-F a "Pegar en la frente" se asegurará de que las capas de mantengan su alineación.) Asegúrese de que todos los contornos de la placa estén alineados para que su capa con los orificios permanecerán en el registro con los rastros de cobre. Ahora debe tener capas separadas para el contorno de la placa superior cobre, fondo cobre y agujeros. (El procesador de CAM salidas archivos independientes para los agujeros de la parte superior e inferior. El lector astuto reconocerá que agujeros, siendo los agujeros, ir a través de las capas superior e inferior, por lo que estos archivos deben ser idénticos. Elegir cualquiera de los dos y usarlo!)
(2) por separado para el superior cobre fondo cobre y agujeros capas hacen pasos 2a-2d:

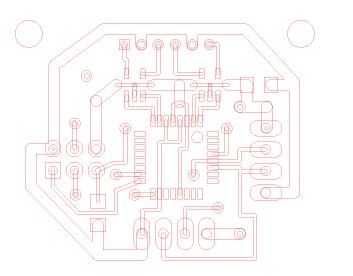

(2a) Seleccione los rastros (pero no el contorno de la placa) y ejecutar un objeto > trazado > trazo de contorno para crear caminos alrededor de la parte exterior de cada uno de sus segmentos de la traza.
(2b) ajuste la anchura de la traza a. 001", el color del rastro al rojo y el relleno a sin relleno. (Esto puede variar dependiendo de la configuración de la herramienta de corte - Elege las propiedades de la traza que generan un corte de vector.)

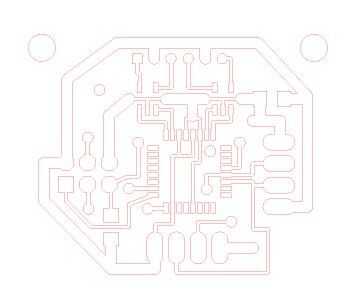

(2C) Seleccione todos los rastros (pero no el contorno de la placa). Ahora en la plataforma de la Pathfinder, ejecute "Unidos" para combinar trazados superpuestos para crear un contorno continuo de cada traza de cobre. Esto será introducir cualquier anillado en las estructuras. Es raro que estas, pero si lo hace debe copiarlos en otra capa antes de ejecutar este comando. También eliminará los agujeros en el centro de las almohadillas en las capas de cobre de la traza, pero que está bien, porque lo ponemos de nuevo en de la capa de "Agujeros".

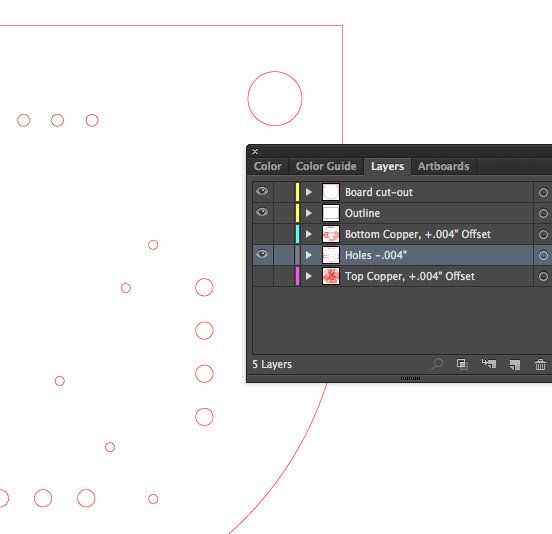

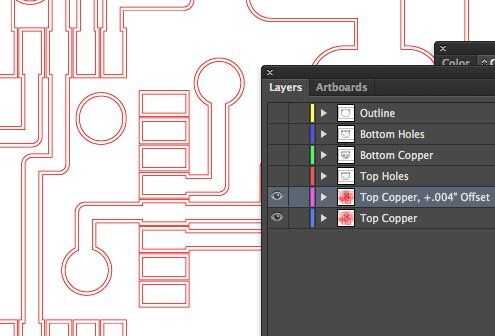

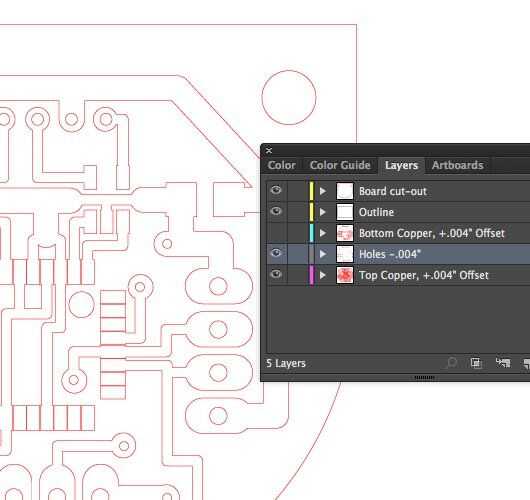

(2d) ahora te cuenta el ancho de haz de láser. Cortes de nuestro láser suelen ser de. 008" amplia después del grabado - obtendrá un sentido de esto después de hacer unos tableros. Seleccione los rastros y ejecutar un objeto > Path > Offset Path. Para el valor de desplazamiento, introduzca la mitad de anchura de corte del láser (nuestro punto láser es. 008" de ancho, por lo que entramos. 004" este valor puede ser un poco difícil de predecir, porque depende de la energía del laser, y porque el proceso de grabado también hace los cortes un poco más amplias. Usted conseguirá un sentido después de hacer unos tableros). Si quieres más rastros, aumente este valor. Si estás haciendo esto para la capa de los orificios, introduzca-. 004". Esto hará que el interior de los agujeros más pequeños para tener en cuenta el ancho del haz láser de punto. Illustrator no retire los caminos antiguos, así usted tendrá que cortar y pegar las nuevas rutas de desplazamiento a una nueva capa. (Los nuevos caminos de desvío serán los únicos seleccionados después de ejecutar la ruta de desplazamiento, así [Ctrl] - X para cortar, hacer una nueva capa y [Ctrl] - F para pegar.)
(3) si quieres láser cortar un contorno de la placa o cualquier enrutamiento interno, recuerda que necesitarás grabar el cobre lejos primero en orden para el láser obtener a través de la Junta, para que usted lo necesita etch rastros para aquellos en ambos lados. Ponerlos en una capa independiente para que te acordarás de ello.
(4) establecer el contorno de la placa en un color diferente que no genera cortes. No quieres eliminarlo, porque a menudo es útil para alinear el arte para el sistema de coordenadas.
(5) nos estamos aislando rastros de cobre fondo, pero dejando ese fondo cobre en lugar. Por lo tanto, si corta accidentalmente múltiples rastros para cobre de fondo resulta en conexiones que no queremos. Puede dar a usted un margen de seguridad por romper el fondo cobre dibujando algunos grabar líneas a través de él. Esto hace menos probable que te cortas accidentalmente más de una señal de que el fondo cobre y lo hace mucho más fácil de diagnosticar si lo hace, ya que sólo necesitas comprobar las fronteras de una región pequeña de cobre. Accidentalmente no dibujar cortes a través de cualquiera de tus huellas!
