Paso 7: Láser corte agujeros en la placa expuesta

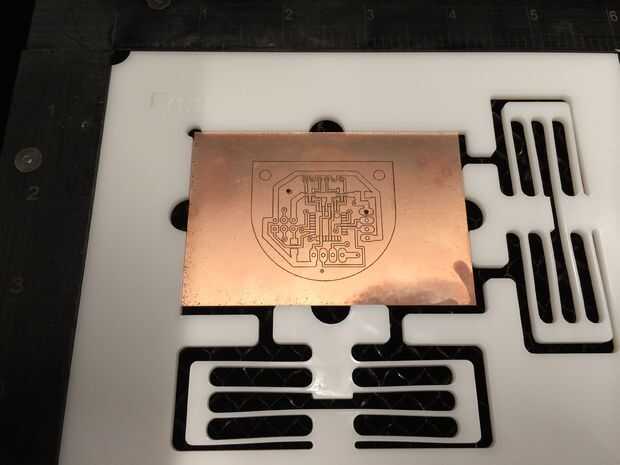

Ahora que has grabado al cobre alrededor de los agujeros a través del cortador del laser puede cortar a través del sustrato expuesto del FR1. Vuelva a colocar la Junta en la plantilla elástica y otra vez, alinear la imagen de la capa de los agujeros para el sistema de coordenadas. Una vez más, a menudo es útil comprobar su poder de alineación y láser tratando de cortar un agujero de prueba única. Puesto que el cobre expuesto refleja en gran medida el láser, puede tolerar una cantidad moderada de la desalineación en este paso - cortará solamente el FR1 expuestas. Sin embargo, usted puede conseguir suficiente carbonización para desmenuzar el sustrato bajo las almohadillas, por lo que establecer la potencia del láser, por lo que consigue a través de la Junta en un solo paso, pero no a char los bordes del agujero más de lo necesarios.

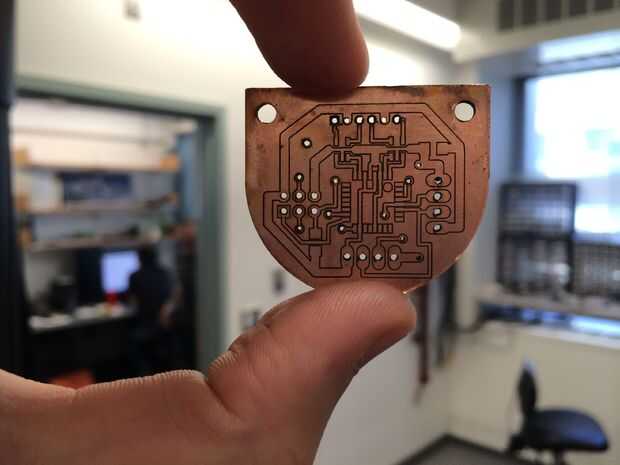

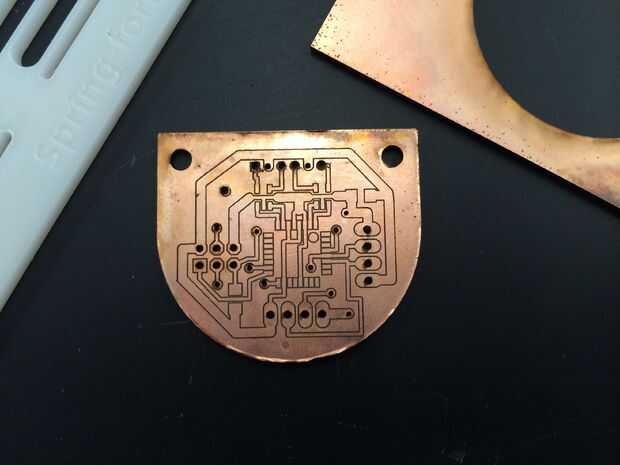

Una vez que esté satisfecho con su agujero de prueba, siga adelante y cortar a todos. También puede cortar cualquier forma de enrutamiento o contorno de la placa que ha hecho, siempre y cuando ya has grabado al cobre de él. Si te estás alineado bien debe atravesar agujeros limpiamos todo el tablero y no tendrá que volver a cortar los agujeros de la parte trasera de la Junta. Si tienes desalineaciones y a veces un segundo paso (tal vez de la parte trasera del tablero) pueden ayudar a los cortes de cada lado lo suficientemente profundo para satisfacer, pero riesgo potencialmente quema el sustrato apoyando algunas de las pastillas.
Los tapones de los agujeros pueden no caer limpiamente por sí mismos. Meter con hilo sólido debe pop les justo fuera.
Corte los agujeros láser es realmente útil para juntas con un montón de agujeros que tendría mucho trabajo que hacer manualmente en una prensa del taladro o piezas cubrió muchos desalineamiento de unos pernos hagan difícil insertar. También es ideal para orificios de tamaño poco frecuente que no pueda tener un poco de, o para hacer enrutamiento para cortar la tabla a una nueva forma.
