PCB de doble cara con un cortador láser (1 / 8 paso)

Paso 1: Acción de capa PCB con pintura de aerosol.

En primer lugar, usted necesitará adquirir algunos espacios en blanco de PCB. He encontrado que FR1 (un papel y resina basan stock) laser cortes mucho más fiable (y sin vapores tóxicos) que la convencional fibra de vidrio FR4. Esto es fundamental si usted quiere generar aberturas o enrutamiento de borde del tablero. Usted puede comprar FR1 con revestimiento de cobre en ambos sabores de single y doble cara en http://www.inventables.com.

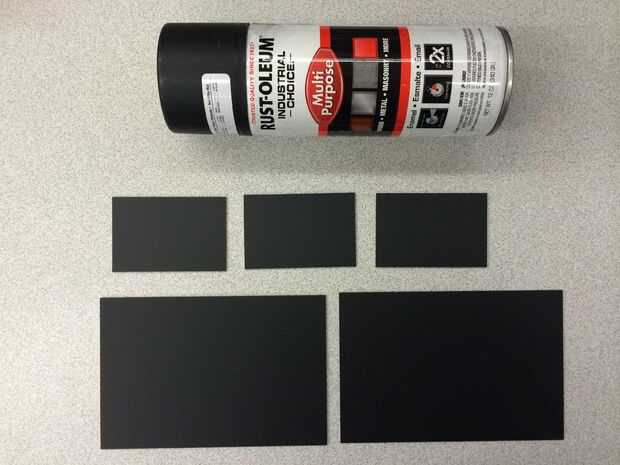

A continuación necesitarás cubrir el stock a ambos lados con pintura en aerosol. He tenido buena suerte con Rustoleum plano negro (McMaster #7719T9). Go para la capa más delgada que puede obtener confiablemente recubre el tablero entero y el error del lado no hay suficiente pintura (se pueden hacer retoques con un marcador Sharpie más adelante). Pintura fina es importante porque cuando se despega la pintura con el laser de que una fina película de él se restablezca. El deluente la capa de pintura blast, menos allí es a establecerse. Mantenga la boquilla por lo menos 18 pulgadas de las tablas para obtener una capa ligera y uniforme.

(Por cierto, he probado algunas otras capas de spray - una acrílico base y una base de epoxy - encontrar algo que no deja un etch que resiste la niebla. Pero el plano negro parecía el mejor.)

Permita unos 15 minutos para el lado superior de la pintura se seque antes de la Junta de los bancos. Trate de mantener la pintura en la parte trasera del mismo grosor, o bien los dos lados de la Junta pueden grabar a diferentes velocidades.

Pintura a pistola es un desorden, así que hacer fuera donde nadie le importa el desorden o hacerlo algún lugar donde no te atrapa. Generalmente hacer un lote de 10 o más tablas a la vez y mantenerlos en reserva. Tenga cuidado de no rayar la pintura cuando se almacena. (Pero si lo hace, se puede tocar más tarde).
