Paso 5: Grabar a la pintura de aerosol negra con el láser a ambos lados
Ahora voy empezar lasing!
Usted querrá hacer algunas prueba graba antes de hacer un tablero entero con el fin de averiguar la cantidad de energía a utilizar. Algunos consejos:
(a) Utilice la tienen lugar lente focal puede encontrar y asegúrese de que está enfocado precisamente en la parte superior de la Junta. Un haz luminoso amplio lugar hará que las separaciones entre tus huellas demasiados (y sus vestigios más estrechos).
(b) utilizar energía suficiente para obtener a través de la pintura, pero demasiada energía hará los cortes más amplia.
(c) ejecutar varias pasadas. He encontrado 4 obras grandes. Los pasos posteriores no amplían mucho los cortes, pero quitar la niebla de pintura que se volverán a depositar en los rastros despejados. Después de 4 pases el cobre expuesto debe ser brillante y reluciente, con ningún residuo negro mate visible.
Una vez que tienes la configuración que te gusta, estás listo para comenzar a grabado la Junta.

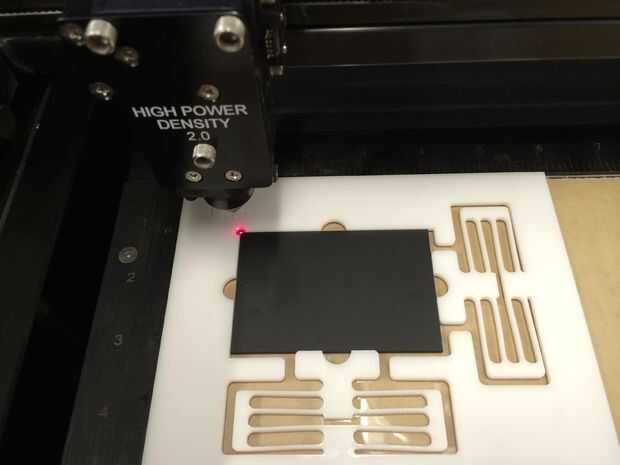

(1) Coloque la tabla en la plantilla y la plantilla en los topes. Puede mantener el panal de la cama del metal de rayar la placa poniendo una hoja de repuesto de acrílico por debajo de la Junta Directiva y la plantilla. (Usted no quema a través de la Junta en este paso, para no ser dañado). Esto debería poner la esquina superior izquierda de la Junta de [1.00", 1.00"] en coordenadas del láser. Cuando se mueve el rojo mira Haz [1.00", 1.00"] usted debe verlo scatter de la esquina de la PCB.
(2) Alinee su arte para que la parte superior izquierda del contorno de la placa está en [1.00", 1.00"].

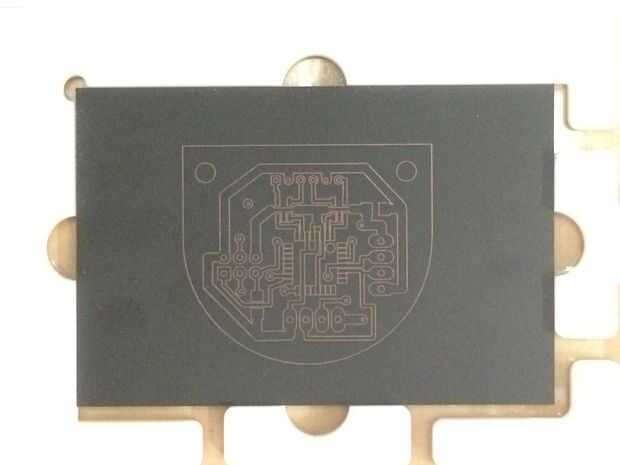

(3) ahora con el laser grabado las huellas y los agujeros; hacer 4 pasos secuencialmente. Tenemos que grabar la pintura de los contornos del orificio para eliminar el cobre fuera de ellos por lo que podemos laser corte a través de los orificios en un paso posterior.

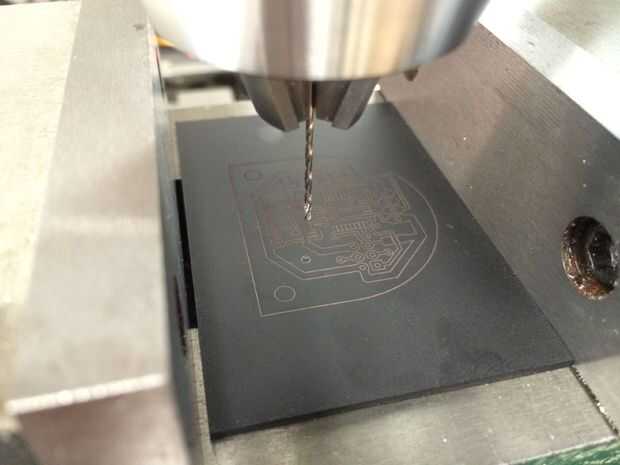

(4) Retire el tablero de la plantilla. La plantilla ayuda con alineación, pero si el tamaño de la población de PCB no es exactamente de 2 "x 3" siendo ello desalineamiento cuando le da la vuelta el tablero a la parte inferior. Para comprobar esto, elige uno de sus agujeros o vias por el grabado y use un taladro para perforar un agujero a través a través al otro lado. (Más común a través de los agujeros. 040".) Usando los agujeros extra que ha añadido a su diseño hace mucho más fácil, porque usted no tiene que preocuparse de que faltan y accidentalmente la perforación a través de una almohadilla. Centrado de un taladro en una almohadilla pequeña puede ser difícil. Si el agujero es un poco fuera del centro no lo Sudan. Sólo utilice el orificio perforado como una referencia para asegurarse de que el patrón esté alineado mal igual en ambos lados.
(5) ahora voltear el tablero y colóquelo en la plantilla. He encontrado que para arriba-abajo los bancos da mejor alineación de izquierda, los bancos tal vez porque la dimensión de Junta de 2" es más precisa. Recuerde que también reflejan su arte sobre este eje, ya sea en Illustrator o el controlador del cortador, para tener en cuenta el hecho de que voltea la placa!
(6) escoger la ruta de acceso para el a través del agujero perforado para la alineación, colocar en una capa independiente y tratar de grabado a este agujero. Si la alineación está desactivada y el grabado no es concéntrico con el orificio perforado, añadir un offset a coordenadas del láser e inténtelo de nuevo hasta llegar a un buen partido.
(7) ahora grabar las huellas de la parte inferior y contornos del orificio usando el mismo proceso que hiciste para los rastros principales. (Otra vez, hacer 4 pases).
