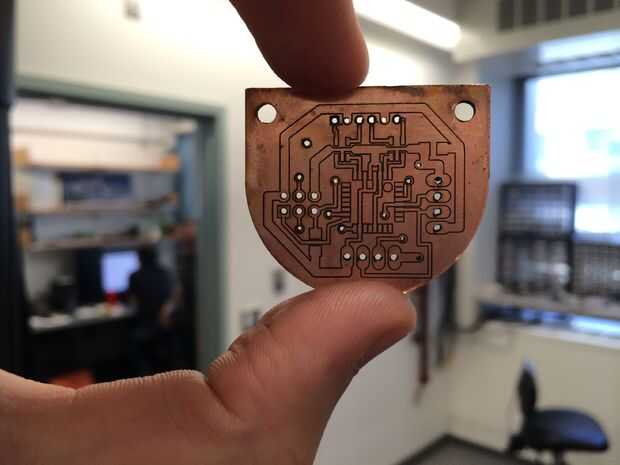

Con un poco de práctica, puede hacer PCB de doble cara excelente combinando un cortador láser con grabado químico. La idea básica es: las ráfagas de láser cortador lejos aerosol pintado etch resist, a continuación productos químicos corroer el cobre expuesto. Una vez que el cobre se ha ido, la tabla subyacente se puede cortar nuevamente con el láser para hacer agujeros. No requiere de perforación! Después de alguna instalación y práctica, usted debe conseguir confiables tableros con 8 mil trazas y el espacio y cientos de agujeros en unas 2 horas. Incluso puede cortar enrutamiento interno y la Junta-formas extraños!
Usted nunca quiere hacer un montón de tablas de esta manera, pero si quieres un prototipo del mismo día de un nuevo diseño es perfecto. Me encanta este proceso porque no tengo que esperar 2 semanas para los tableros al volver de la fab, para que pueda diseñar agresivamente y probar nuevas ideas. Si estás en un laboratorio de investigación o tienda a tener ningún problema en encontrar los materiales, pero también podrá encontrar todo lo que necesite en una ferretería y farmacia.
Este Instructable irá paso a paso el proceso de hacer un tablero de doble cara, con especial atención al uso de software para generar una trayectoria de buen láser y algunos trucos para ayudar a conseguir buena alineación entre los lados superior e inferior de la Junta. Mándenme una nota si tienes comentarios o nuevas ideas!
Los pasos son:
(1) capa PCB material con pintura en aerosol
(2) corte una plantilla de formulario de resorte alineación de láser
(3) optimizar su diseño para la fabricación de
(4) generar vector art para el cortador
(5) grabado a la pintura de aerosol negra con el láser a ambos lados
(6) grabar químicamente cobre expuesta a
(7) láser a través de agujeros en la placa expuesta
Consejos para soldar bricolaje consejos y trucos (8)
Cosas que necesitará:
Acceso a un cortador del laser
Espacios en blanco de PCB FR1 (prueba www.inventables.com)
Pintura en aerosol (McMaster #7719T9)
6 "x 6" de acrílico entre 1/8" y 1/4" de espesor (3 mm - 6 mm) para hacer una plantilla
Taladro o herramienta rotativa con broca pequeña (opcional pero útil para la alineación)
Guantes, anteojos de protección
Plato no-metálico, dispositivo de medición herramientas
Peróxido de hidrógeno (3%)
Ácido clorhídrico (30-37%, también llamado muratic ácido)
Toallas de papel
Usted también tendrá acceso al software:
Un diseño de PCB, exportado a un formato que puede leer su programa de gráficos (yo uso águila exportación a EPS)
Un programa de gráficos de vector para editar el arte de. Usé el Adobe Illustrator.
Una breve nota sobre la seguridad y el medio ambiente:
Si tienes acceso a un cortador láser debe estar familiarizado con los peligros involucrados con eso. Pero estas instrucciones también guiarán a través de cloruro de cobre grabado, que puede que no estén familiarizados con. Los productos químicos utilizados son peligrosos. Ácido clorhídrico puede quemarle la piel, enceguecer y genera humos tóxicos. El peróxido de hidrógeno es reactivo con un montón de cosas, y los metales pesados (cobre) son venenosos. Siempre trabajar fuera o en una campana de vapores químicos, guantes y gafas protectoras. Y asegúrese de que tiene supervisión de un adulto si eres menor de, digamos, 40.
Finalmente no ponga sus residuos por el desagüe de etch - será envenenar personas y el medio ambiente. Guardarla con seguridad en contenedores etiquetados y tire de él bien poniéndose en contacto con una agencia de eliminación de residuos peligrosos en su área.
Estado de la técnica:
Muchas personas han documentado previamente partes de este proceso en detalle. Soy un gran fan de:
Usted debe comprobar estos.
Muy bien. Vamos a empezar!
