Casero PCB de doble capa con el método de transferencia de toner

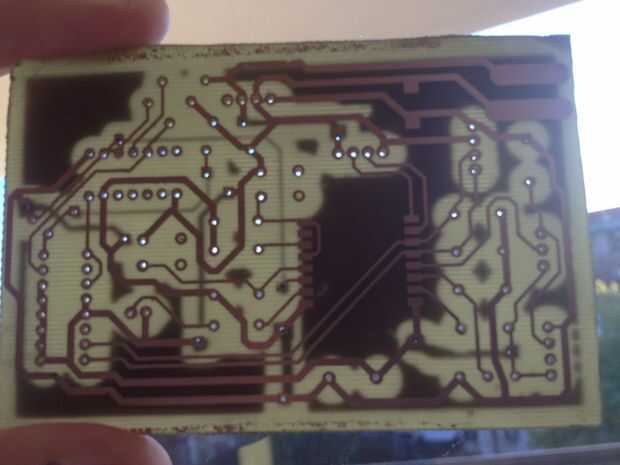

Hecho en casa placas de circuito impreso (PCB) son una gran manera de probar sus prototipos antes de enviarlos para la fabricación. El método de transferencia de tóner es una forma sencilla de hacer PCB porque todo lo que necesitas es una impresora, un hierro, laminado y agente de grabado. Sin embargo, si su diseño requiere dos capas, su reto es alinearlos. Si usted no lo hace, sus vias no conectará las capas correctamente. También puede ejecutar en una situación en la que taladra a través de una almohadilla en un lado pero extremo para arriba en una red en el otro.

En este instructable les mostraré cómo hacer un PCB de doble cara en casa sin ningún equipo adicional. Es mi primer instructable así que siéntete libre de dejarme saber lo que se puede mejorar. Aquí vamos!
