Modificación de la impresora Lexmark E260 de láser para la impresión láser directa de doble cara tarjetas de circuitos impresos (4 / 17 paso)

Paso 4: Corte la plataforma de papel

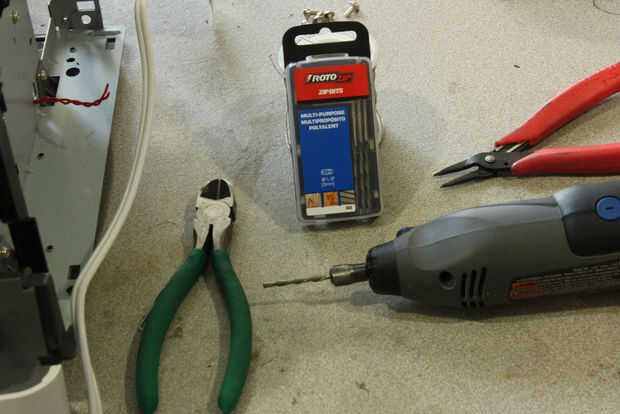

Ahora vamos a cortar un pedazo de la plataforma de papel. Esto es necesario para permitir al transportista y al pcb para pasar fácilmente a través de la impresora sin tocar el fondo del cartucho de tóner. Usé una Dremel [Foto] con una broca de la fresadora, pero también se puede utilizar una sierra pequeña. Las precauciones más importantes en la reducción de esta plataforma son proteger las aberturas del láser y eliminar todas las fichas de plástico!

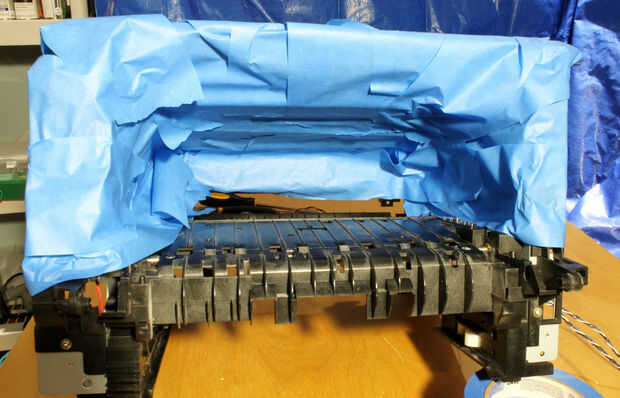

Deben cubrir las aberturas del mecanismo del laser. Utilicé tiras de cinta de pintor de cuatro pulgadas para cubrir todas las aberturas. También cubrí las áreas donde los chips podrían lodge y causar problemas más adelante mientras que impresión [Foto].

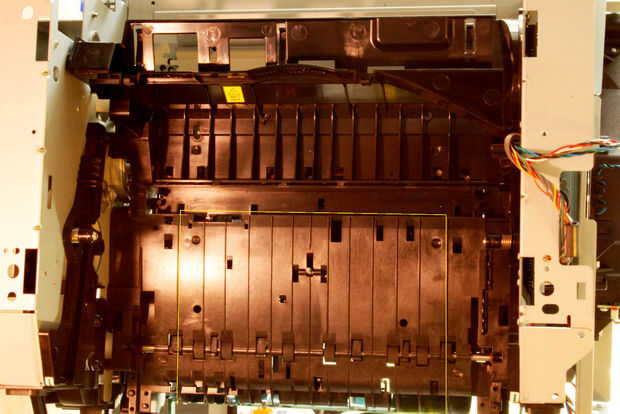

Vamos a quitar un pedazo de aproximadamente 7.5 pulgadas de ancho de la plataforma de papel que se extiende desde justo dentro de la canaleta del rodillo de transferencia hasta y a través de la parte frontal de la impresora. Las guías izquierdas y derecha son los primeros y la últimos "camellones" en la plataforma de papel. Las líneas amarillas en el photo delinea la zona a depilar. Otra foto muestra el acabado interior de la impresora después de instalación la plataforma de centro y los rodillos de entrada.

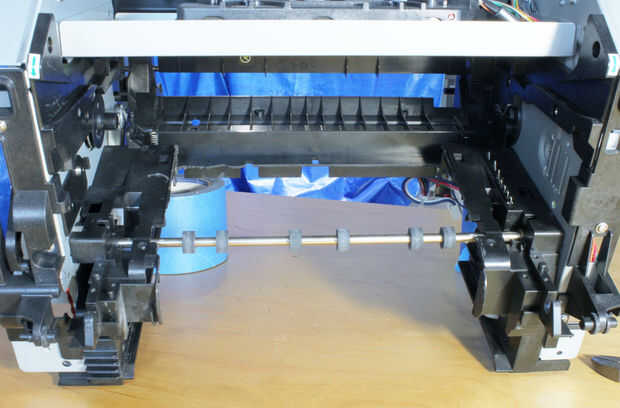

Es más fácil cortar los lados izquierdo y derecho de la parte superior, siguiendo las crestas en la plataforma. Tenga cuidado de las áreas alrededor de los rodillos de corte – que no desea dañar el eje o rodillos. Luego voltee la impresora y hacer el corte trasero, asegurándose de que el corte trasero incluye el borde de la cuneta del rodillo de transferencia.

Una vez que el corte es quitar la parte de plástico y alisar las rebabas. Si usted utiliza la Dremel habrá piezas de plástico fundido a lo largo de los bordes del corte que se puede quitar fácilmente con un destornillador o con los dedos. Si es necesario, use una lima o papel de lija para suavizar los bordes.

Luego limpie todas las fichas! Use una aspiradora para recoger todos los chips, luego aire para limpiar cualquier cosa le faltó. Es vital para evitar que las virutas en el mecanismo del láser. También es vital, mantener fichas de rayar el tambor, tan limpio y vacío. Hacer una limpieza final de virutas de plástico, luego retire el protector que cubre más de las aperturas del láser.
