Creación de placas de circuito impreso con una impresora de inyección de tinta

cuando empecé mirando cómo grabar mis propias placas de circuito impreso, cada Instructable tutorial encontré utiliza una impresora láser y planchada en el patrón en algún tipo de moda. No tengo una impresora laser pero tengo una impresora barata de inyección de tinta.

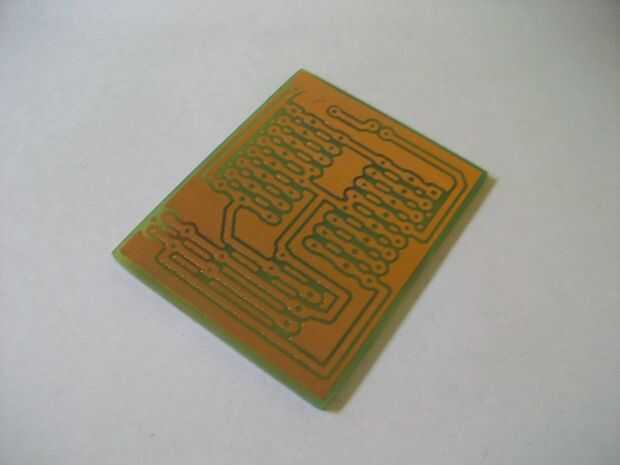

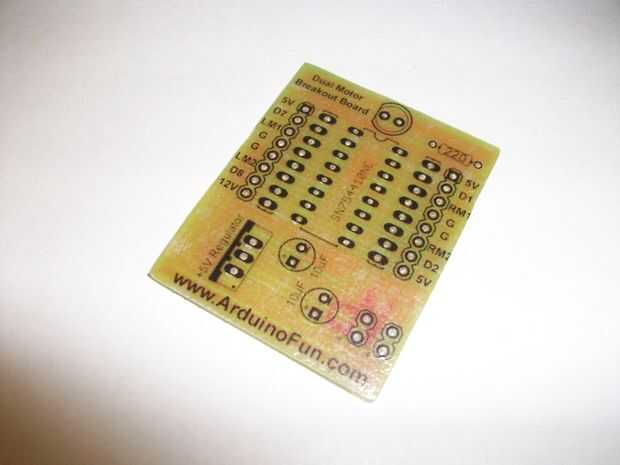

Este Instructable le mostrará cómo utilizar su impresora de inyección de tinta para grabar tus propias placas de circuito impreso, así como ser capaz de mostrar una huella componente impreso en la parte superior de la Junta que le da un diseño de aspecto profesional.

PRECAUCIÓN:

  • Para este instructivo se trabajará con herramientas y productos químicos. Por favor, use ropa protectora adecuada. es decir, gafas, guantes de látex, etc.
  • Los productos químicos utilizados en este instructivo se mancha la ropa y la piel.
  • No verter productos químicos hacia el desagüe. Como deshacerse de las sustancias químicas según su gestión local de los residuos.
  • Productos químicos utilizados en este instructivo comen el metal. es decir, sus tubos de cobre, fregadero de metal, etc.

¿Por qué quieres grabar tu propia placa de circuito impreso desde casa? Para uno puede ser más barato que el envío de las tablas a una empresa de fabricación. La segunda razón es que si usted planea enviar sus tablas a hacer profesionalmente, por la impresión de unos prototipos en casa para probar primero le ahorrará dinero! Nada como recibir las tablas en el correo para saber tenía algo mal con tu diseño!
