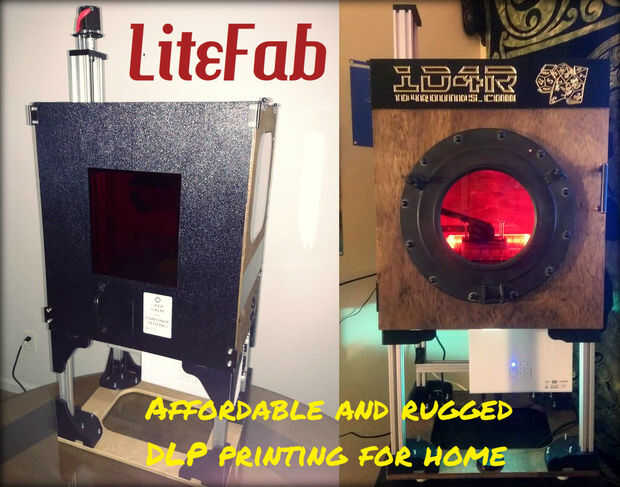

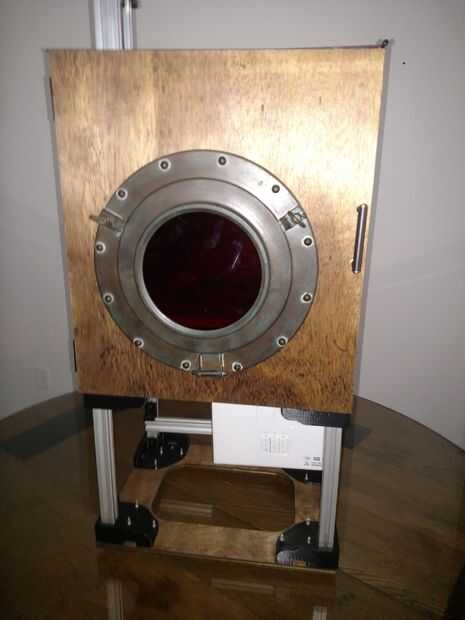

LiteFab - la impresora asequible y robusta de DLP para hogar

ENTRÓ EN EL CONCURSO DE IMPRESIÓN 3D! ÉCHALE UN VISTAZO AQUÍ:

* EN CONSTRUCCIÓN *
Este es un trabajo en progreso y sujetas a cambios. Además, sólo soy humano, así que sin duda he perdido algo en este instructable mucho. Gracias por su comprensión.

* Ayudar a mano *
Si usted necesita ayuda para modificar un archivo o me gustaría añadir una modificación, me avisas! Haré mi mejor cuando tengo tiempo libre para satisfacer cualquier petición hecha. Si una sección no está clara, me avisas! Haré mi mejor para redactar partes para ayudar en la explicación de las instrucciones de montaje. Ser paciente, ya que tienden a ser un cuerpo ocupado. :)

-------------------------------------------------------------------------------

Impresión 3D está de moda estos días. Hay una gran variedad de impresoras FDM (deposición fundida modelado) para elegir y encontrar casi en cualquier lugar! Pero también tiene sus limitaciones, la precisión de ser. Esto es donde la impresión basados en resina.

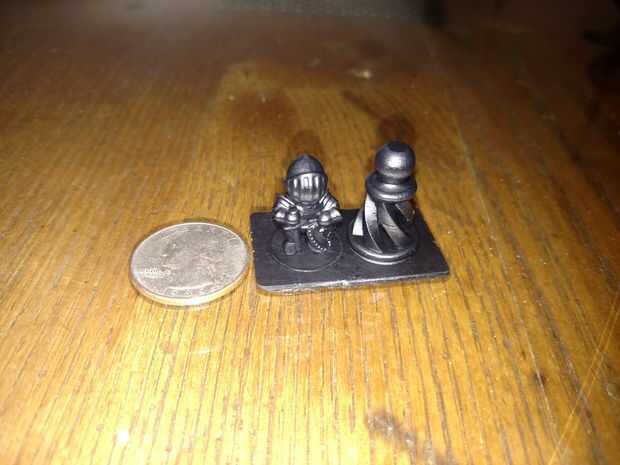

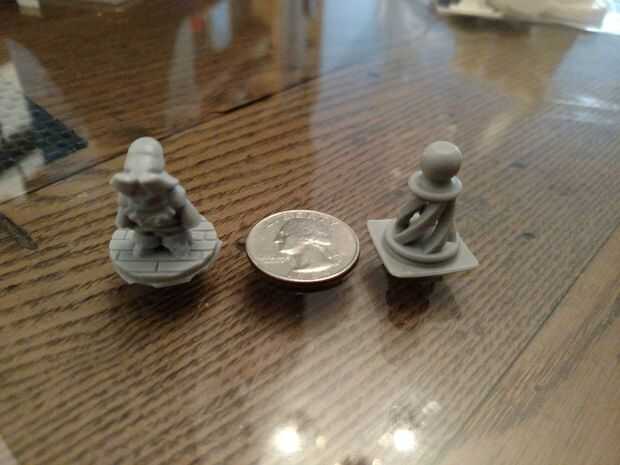

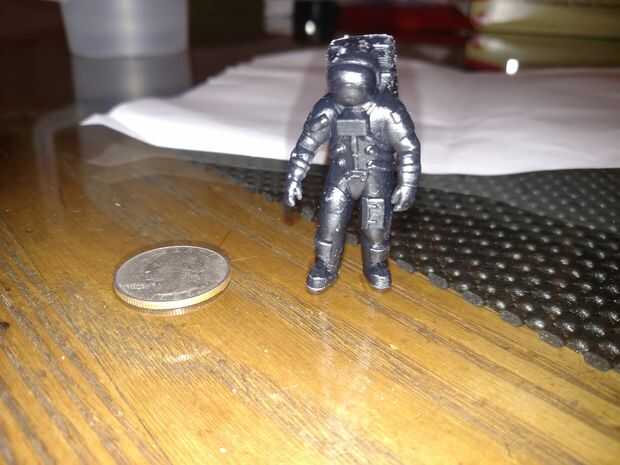

Impresión basados en resina de principal ventaja es la precisión. FDM está limitado por el tamaño de la boquilla, mientras que la resina es limitada solamente por cuánto puede enfocar una fuente de láser/luz UV. Por lo tanto, pueden lograr resoluciones mucho más altas.

-------------------------------------------------------------------------------

Hay dos tipos principales de impresión con resina.
La primera es SLA, acrónimo de estereolitografía. Este método utiliza un láser que es enfocado a un punto y movido alrededor del área de construcción, muy similar a cómo una impresora FDM mueve una boquilla alrededor del área de construcción para crear una pieza. Esta es la tecnología que utiliza la FormLabs popular en sus máquinas.
La segunda es DLP, que significa procesamiento de luz Digital. Este método utiliza una sola fuente de luz y un arsenal de espejos extremadamente pequeños. Los espejos son del tamaño de μm de tamaño y es ajustables para reflejar bien la luz hacia o lejos de un conjunto de lentes, que aumenta la imagen mostrada. Cuento, es un proyector (nota que son proyectores de tipo no-DLP, que utilizan pantallas de LED para bloquear selectivamente la luz. Este tipo de proyectores no funcionan para la impresión de la resina, como la pantalla LED filtra una gran cantidad de la luz ultravioleta para curado de la resina).

Hay ventajas y desventajas de ambos métodos, pero sólo permite ir sobre uno (otro sabio podría acabar de senderismo para siempre!). La ventaja de imprimir DLP es costo! Su mucho más barato entonces SLA, pero limitado por la resolución del proyector.

-------------------------------------------------------------------------------

Algunas de las características de este diseño:
-Rápida IVA extraíble
Diseño - FlexVat no significa que ninguna acción secundaria necesaria para pelar partes de IVA. Por ejemplo, el Form1 tira el IVA hacia abajo en un lado de pelar partes el IVA. La película de FEP en una flexvat, ser flexible, pela como flexiona. Esta película también tiene una vida mucho más de largo entonces cubas estándar, que significa la menor frecuencia de recambio del IVA.
-Rápida cama extraíble
-Adaptable para el uso con cualquier proyector
-IVA grande permite una zona de gran acumulación

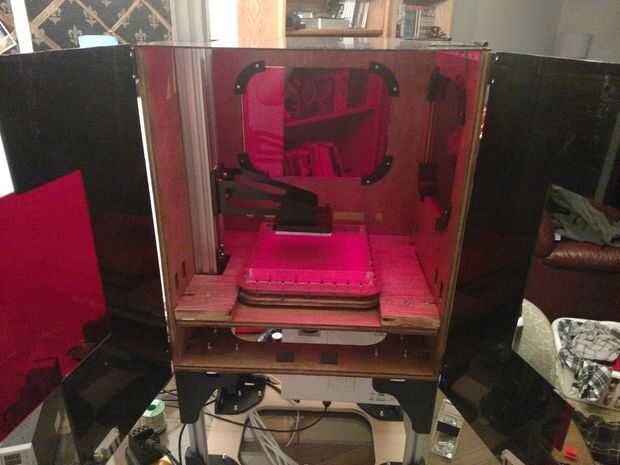

-Buena zona abierta para facilitar el acceso a los componentes, para la modificación y mantenimiento más fácil
-Opensource! Todos los archivos de diseño se proporcionan. (Hice mi mejor esfuerzo para mantenerlos actualizados, pero puede haber perdido algunas actualizaciones)

-------------------------------------------------------------------------------

Sé que este es el momento la mayoría de ustedes ha estado esperando para, así que aquí está. El costo de esta construcción es de aproximadamente $ 400-500 (no incluye proyector), dependiendo de qué materiales utilizas y extras añade. La razón por la no incluyó el costo del proyector es porque hay un montón de opciones, en cualquier lugar de una usada barata fuera de Ebay de ~ 50$ para una nueva tapa de la línea que podría funcionarte $ 1000 +. Algunos proyectores necesitan modificación, algunos no. Un buen sitio web para mirar es http://www.buildyourownsla.com/forum/ . Usé el h6510bd de Acer, que la corriente se vende ~ 550$. Trabajará muy bien fuera de la caja, sin ninguna modificación necesitada (pero puede mejorarse con la modificación, si lo desea).

Si todavía estás leyendo después de ver el costo, parece su muy grave! En ese caso, permite empezar sobre qué herramientas y materiales que necesita!
