Paso 13: Con la impresora
Para que esta impresora para que funcione correctamente, PCB deben ser plana a medida que pasan a través de la interfaz de impresión. Para PCBs delgadas que no es un problema porque se acoplarán por la impresora. Para.062 PCB debe aplanar el PCB antes de usarlo. Trate de doblar contra el "arco" hasta que esté plana.
Ver la sección de "Haciendo un doble cara PCB" para obtener más información, pero en general, para hacer una impresión:
Encienda la impresora. Hará un 30 segundos o tan encendido arranque rutina termina con el LED de listo. A los pocos segundos se escuchará un corto donde el MCU "cheats" y le dice a la impresora para conseguir listo para imprimir desde la parte frontal ranura de alimentación Manual.
A continuación,
1 - ligeramente lijar o limar los bordes de la placa para que no dañarán el tambor como el PCB pasa a través de la impresora.
2 - Limpie el PCB con un Scotch Brite para fregar y limpiar con acetona sobre papel absorbente hasta que la toalla de papel sale limpiarla.
3 - montar la PCB para el portador usando un pequeño pedazo de cinta de aluminio ancho cobre de.25 pulgadas para conectar la superficie superior de la PCB para el portador. Asegúrese de que la cinta de cobre tiene adhesivo conductivo - no todos!
4 - cubrir el principal y los bordes de fuga de la PCB con.75 pulgada amplia cinta aisladora, fijar firmemente el PCB al portador y que cubre la cinta de cobre de la hoja. Si es necesario, ahora puede hacer un final limpio con acetona.

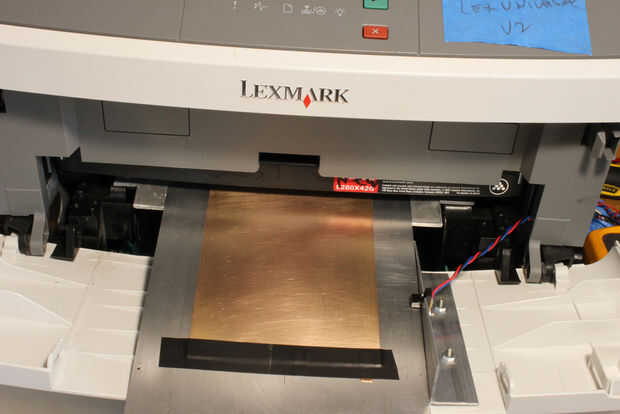

5 - Deslice el portador a través de los NPIS y entre las guías de papel laterales.
6 - avanzar el portador hasta que alcanza el tambor y luego regresando de unas 25 pulgadas. Cuando usted hace el portador debe marcar esta posición por lo que en realidad no tienes que golpear el tambor en esta etapa.
7 - establecer el margen superior para su impresión ser aproximadamente 1,5 pulgadas, seleccione 1200dpi en "Preferencias de la impresora". Usted tendrá que experimentar con la configuración de la impresora para obtener la máxima densidad y resolución, pero el proceso no es en absoluto molesto.
8 - ser que el portador es presionado firmemente la guía del portador, la haga clic en "Imprimir" en su software.
9 - usted escuchará un "Beep" desde el zumbador piezoeléctrico en el tablero MCU.
10 - después de unos 3,5 segundos el sonido se detendrá. Este es el comienzo de su "ventana de tiempo".
11 - Sujete el portador firmemente contra la guía del transportista, rápidamente, pero suavemente Deslice el portador hacia delante hasta que es contratado por la interfaz de rodillo de tambor/transferencia, luego suelte. Ahora se imprime!
12 - cuando la impresión termina habrá una breve pausa, luego la impresora se "zumban" nuevo como él consigue lista para la siguiente impresión.
Si usted mistime y los errores de la impresora hacia fuera, abrir la puerta y extraiga el cartucho. Luego quite el portador y sustituya el cartucho. Esto evita daños en el tambor. Con el portador eliminado, presione el botón "X", seguido por el botón verde "Go", y la impresora restablecer y estar listo para ir otra vez. Limpie la placa con acetona si cualquier toner consiguió en él durante la abortada ejecutar.
