Modificación de la impresora Lexmark E260 de láser para la impresión láser directa de doble cara tarjetas de circuitos impresos (1 / 17 paso)

Paso 1: Piezas y herramientas

Piezas

E260 impresora láser - esto puede ser un E260 E260d, E260dn. EBay

McMaster-Carr

1x1x.062 ángulo de aluminio x 12 pulgadas 8982 K 39

6"X24"x.016 aluminio hoja 89015K 115

1/8 "x 3/4" x 12"' barra de aluminio 89755 K 26

Cinta con adhesivo conductivo de cobre. 250 "x 18' 76555A711

Otras partes

Resistencia de 2,7 K ohm varias fuentes

2 terminales de anillo #8 o pala (opcional)

Véase el texto del Consejo de MCU

Herramientas

E260 Manual de reparacion

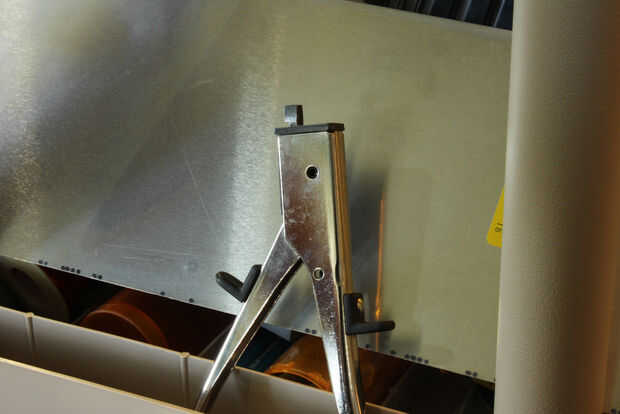

Mordisqueando la herramienta (opcional) consulte [27 fotos]

Dremel o similar herramienta rotatoria (opcional)

Vacío de la tienda

Estándar herramientas - destornilladores, tenazas, Sierra pequeña, soldador, etc..

La tabla de arriba tiene una piezas y herramienta lista para este proyecto. La mayoría de las piezas está disponible en McMaster-Carr, pero muchos también pueden encontrarse en las ferreterías locales.
