Modificación de la impresora Lexmark E260 de láser para la impresión láser directa de doble cara tarjetas de circuitos impresos

Esta es la tercera versión de mi Instructable para reasignación de una impresora láser de Lexmark E260 imprimir toner directamente en placas de copperclad. Una vez impreso y "fijo" al cobre por el vapor de la acetona, el toner actúa como una resistencia durante el proceso de grabado normal, produciendo una placa finamente detallado del circuito impreso (PCB). Llamo a este proceso DLP para la impresión láser directa. Esta versión hace la impresora capaz de realizar rápido y preciso doble cara PCB con rastros hasta 5 mil. Y, como extra, esta versión es capaz de imprimir PCB hasta 6 pulgadas de ancho, comparado a 4 pulgadas para el original.

Referencia, las versiones originales son aquí y aquí.

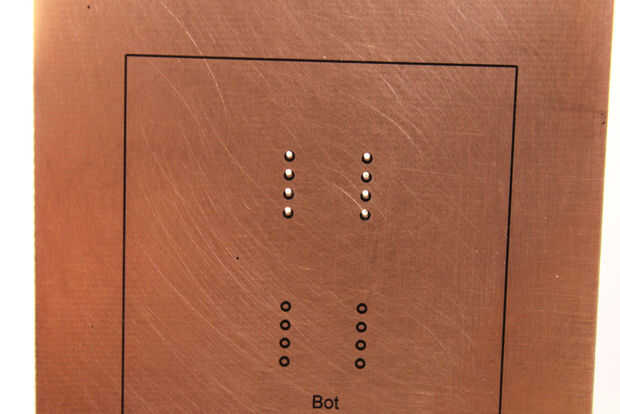

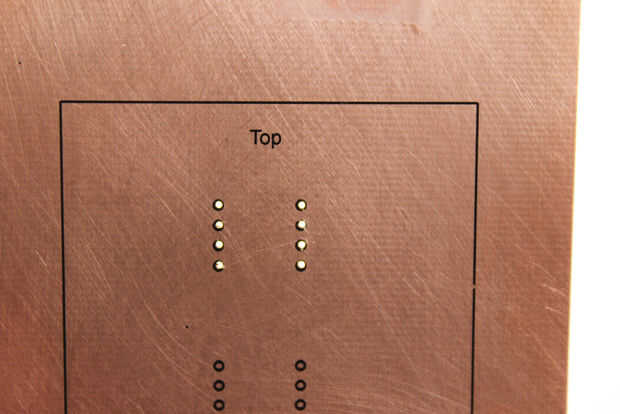

Las imágenes de arriba son la "primera carrera" de un tablero de prueba rápida y son dos caras de la misma pcb. Como se puede ver, el registro no es perfecto, pero es bastante maldito bueno! Teniendo en cuenta que llevaron todos de 20 minutos desde el diseño hasta listo para grabar!
