Modificación de la impresora Lexmark E260 de láser para la impresión láser directa de doble cara tarjetas de circuitos impresos (14 / 17 paso)

Paso 14: Impresión de la línea central

Usted puede diseñar el PCB en cualquier software que produce una imagen para imprimir. Sin embargo, por lo menos debe tener una forma de poner la letra donde quieras en el PCB. Además, si vas a hacer doble caras tarjetas debería poder imprimir una imagen de espejo del diseño. Utilizo la versión gratuita de Eagle. La curva de aprendizaje es un poco molesta, pero hacer el trabajo y es muy flexible.

La impresora crea doble cara PCB por cada lado del tablero de la impresión en un paso separado. Para hacer esto con éxito debemos conocer la línea central del eje X de impresoras, y también tiene una referencia del punto en el eje Y. Para ello vamos a imprimir una cruz en la línea media de la compañía.

Utilizar su software para hacer una línea de cerca de 7 pulgadas de largo en la línea central. La línea debe ser relativamente delgada -.005 pulgadas funciona bien. Dibujar un travesaño cerca de.5 pulgadas desde la parte superior. Configurar el software para imprimir la línea en la parte superior central de la impresión con todos los 4 márgenes tan pequeños como sea posible. En águila utilicé.2 pulgadas para los márgenes.

El portador de la arena con un Scotch Brite verde matorrales para pulirla y eliminar cualquier óxido. Después, limpie el portador con la acetona en una toalla de papel hasta la toalla sale el portador limpio. Deje que se seque. El portador de frío de la evaporación de la acetona, así que regresar a la temperatura ambiente antes de imprimir.

Poner en tu mejor Toner y cartucho del tambor. Conecte el cable USB y encienda la impresora. Debe arrancar completamente entonces "twitch" los rodillos de entrada durante un segundo o menos. Ahora está listo para imprimir.

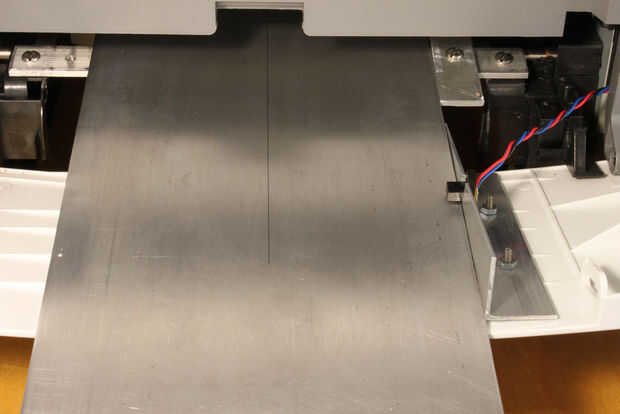

Coloque el transportador en la ranura de NPI y a través de guías laterales de portador (LCG). Avanzar hasta el frente de la compañía suavemente toca el tambor, luego tire hacia atrás cerca de.25 pulgadas. Presione ligeramente el portador contra el centro de gravedad. Presione "Imprimir" en su computadora para imprimir la Cruz.

Escuchará un pitido cuando el embrague de señales está lista para imprimir. Cuando el pitido detiene, es tiempo de diapositiva el portador hacia delante suavemente en la impresora. Tienes unos 7 segundos hacer esto. Mientras.7 segundos parece un tiempo muy corto, le resultará bastante fácil hacerlo una vez que ha hecho algunas impresiones.

Si su tiempo está apagado y los impresora "errores" hacia fuera, quite el portador de la impresora y limpiar con acetona para quitar cualquier toner. Luego presione el botón "X" en el Panel del operador, seguido de presionar el botón "Go". La impresora ahora debería estar lista para imprimir otra vez.

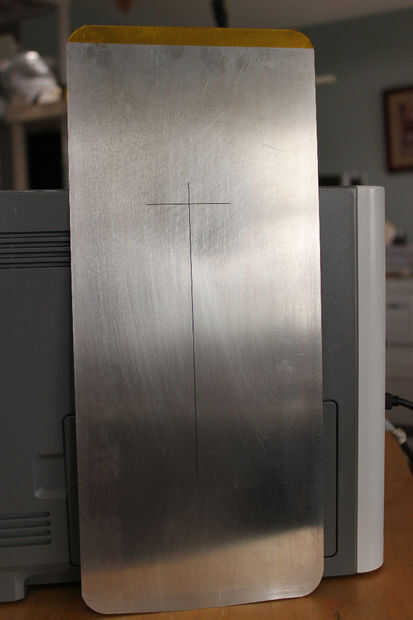

Imprimir la Cruz. Luego vuelva a colocar el portador e imprimirlo otra vez, exactamente en la misma posición. Imprimir una tercera vez, seleccionar "Imagen espejo" esta vez. Todas las impresiones deben ser superpuestas, tanto en el eje X e Y. Si no, limpiar el tóner con una toalla de papel y limpie el portador con una toallita de acetona luz. Repita la impresión, asegurándose que el portador es contra el centro de gravedad. Usted puede necesitar para volver a colocar el centro de gravedad o la GLC para obtener exactamente cuadrado, pero usted puede pasar por tantas veces como quieras hasta que está seguro de que la alineación es perfecta.

Tenga en cuenta que cualquier momento que hagas un cambio en la posición de la CG o GLC tendrá que reimprimir el centro de la Cruz!

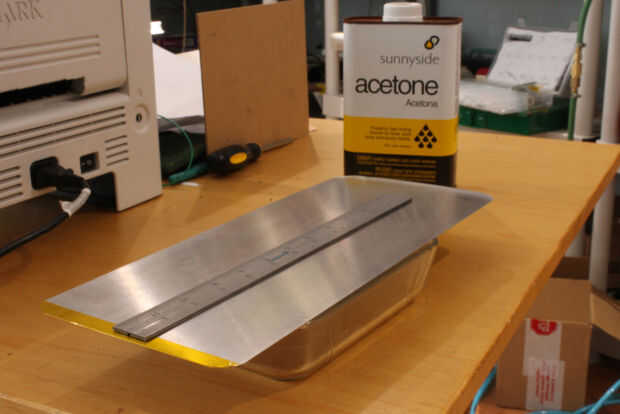

Como impreso, la línea se adhiere muy bien al portador, pero fácilmente ser limpiada con una toalla de papel. Para "fijar" en su lugar suspenderlo en vapor de acetona. En un área bien ventilada, vierta una pequeña cantidad de acetona en un vaso de bicarbonato plato o una lámina de aluminio "pan pan" que es al menos 8 pulgadas de largo. Coloque el transportador en la parte superior, grabado hacia abajo, hacia la acetona. Poner un pequeño peso en la parte superior para ayudar a sellar el portador al plato. Deja ahí 15 minutos, luego seque el portador al aire durante unos minutos. Esto fija el toner firmemente al portador. Si necesita quitar o reimpresión de la Cruz, sólo Limpie con acetona y llegará justo al lado.
